Montageanleitung für Indachsysteme
3.22 E inbau der TRI-ROOF+ Distanzhalter
Die Positionierung der TRI-ROOF+ Distanzhalter
wird in der Auslegung festgelegt. Der Distanz­
halter lässt sich einfach montieren, wenn links
oder rechts der vorgesehenen Stelle bereits ein
Modul liegt. Dieser wird dann in den Mittel­
kanal der IP-Schiene mit einer 90° Drehung
eingesetzt und die nächsten Module können bis
zum darauffolgenden Distanzhalter eingelegt
und verkabelt werden.

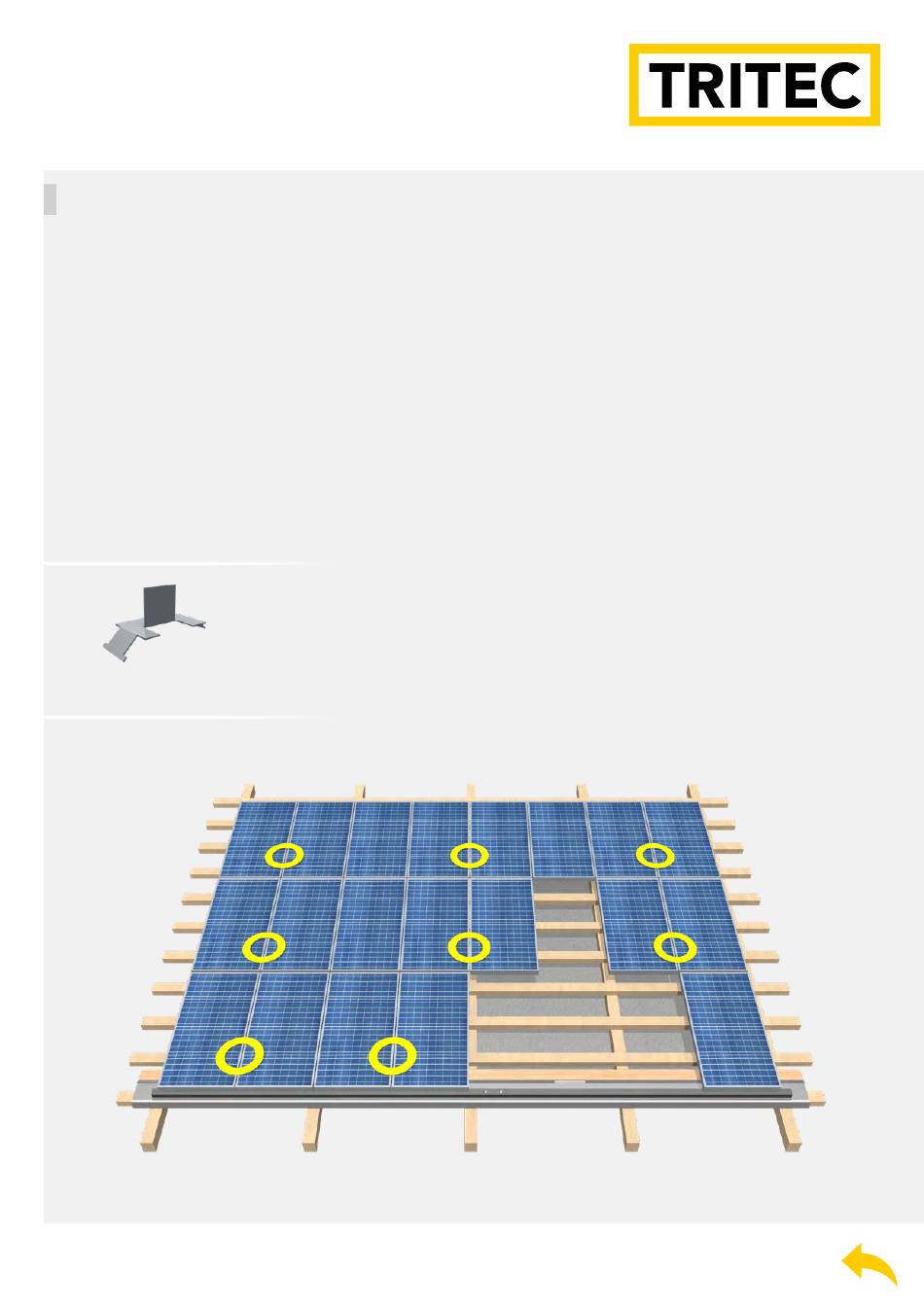

TR-D Anordnung:
1. Nach dem ersten Modul einer Reihe.
2. Vor dem letzten Modul einer Reihe.
3. Immer nach jedem dritten einer Reihe.
TRI-ROOF+ Distanzhalter TR-D
