Tritec TRI-ROOF+ Montageanleitung Seite 13

TRI-ROOF+
Montageanleitung für Indachsysteme
3.9 N ur bei Pfetten-/Querbalken-Montage:
Mechanische Stoßverbindung vorbereiten
(max. zulässige Kragarmlänge IP-Profil 50 cm)

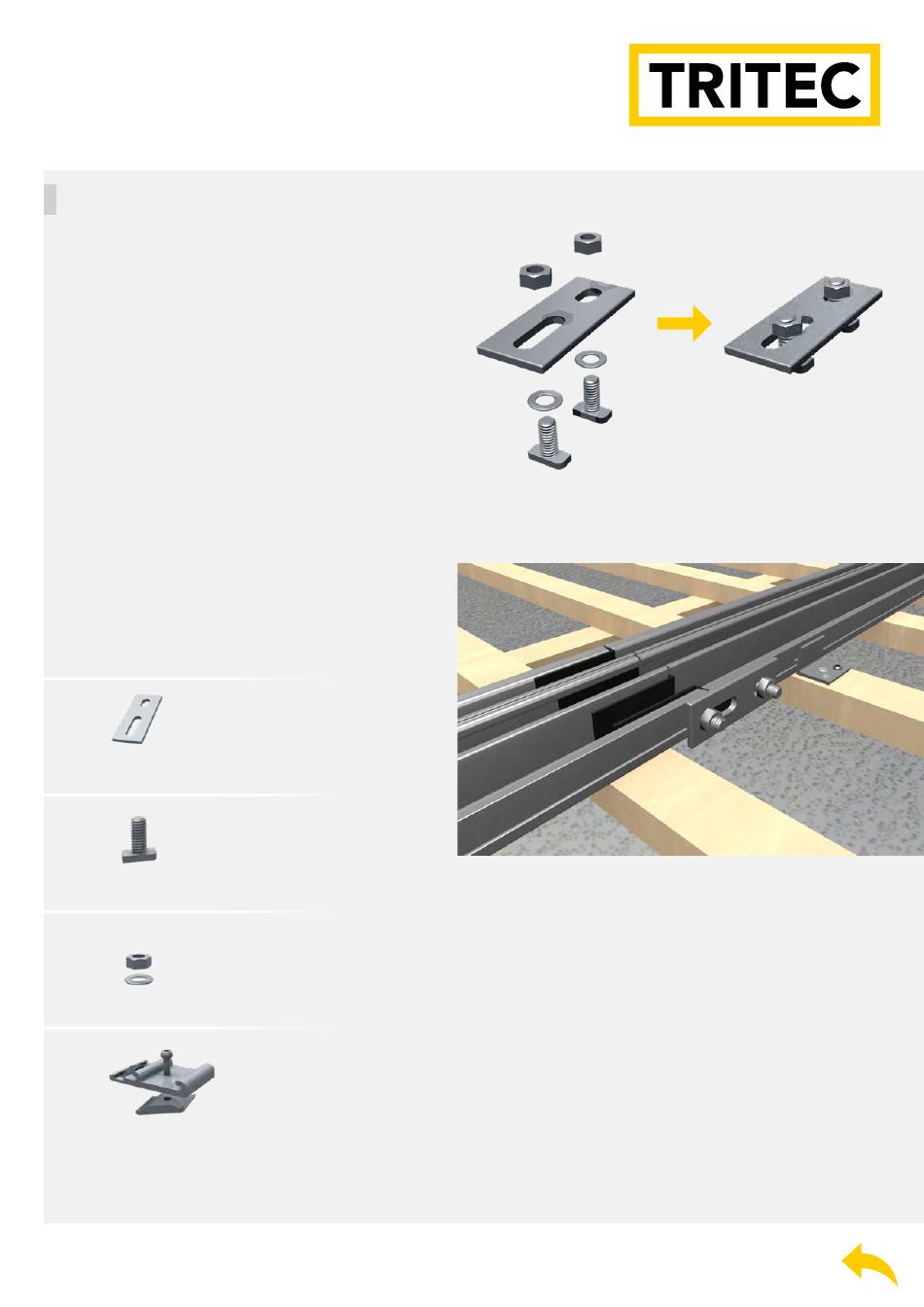

Zwei Hammerkopfschrauben M10x30 A2, ein
TRI-ROOF+ Flachverbinder, zwei TRI-STAND
Sperrzahnmuttern M10 und zwei U­Scheiben
gemäß der Zeichnung (siehe rechte Seite)
miteinander verschrauben.
Den Flachverbinder seitlich an den IP-Profilen
mit den Hammerkopfschrauben M10x30 A2,
den U­Scheiben und den Sperrzahnmutter
M10 A2 befestigen. Das Flachverbindungs­
element überbrückt den IP­C Verbinder an
beiden Enden vollständig.
Hinweis
!
Bei Pfettenmontage wird die Erdung der IP-
Profile über den Flachverbinder sichergestellt.
Daher ist eine zusätzliche Erdung der IP-Profile
nicht erforderlich.
TRI-ROOF+ Flachverbinder
TRI-STAND Hammerkopfschraube M10x30 A2
Sperrzahnmutter mit U-Scheibe
TRI-STAND SafeClick-Torx
13
V 1.6 | 11-004-001_TTMA_TRI_RoofPlus_DE_v1-6 | © 2025 TRIENERGY Deutschland GmbH. Alle Rechte vorbehalten, alle Angaben ohne Gewähr, Änderungen vorbehalten.
Beispiel für seitlich angebrachten Flachverbinder
