TRI-ROOF+
Montageanleitung für Indachsysteme
3.12

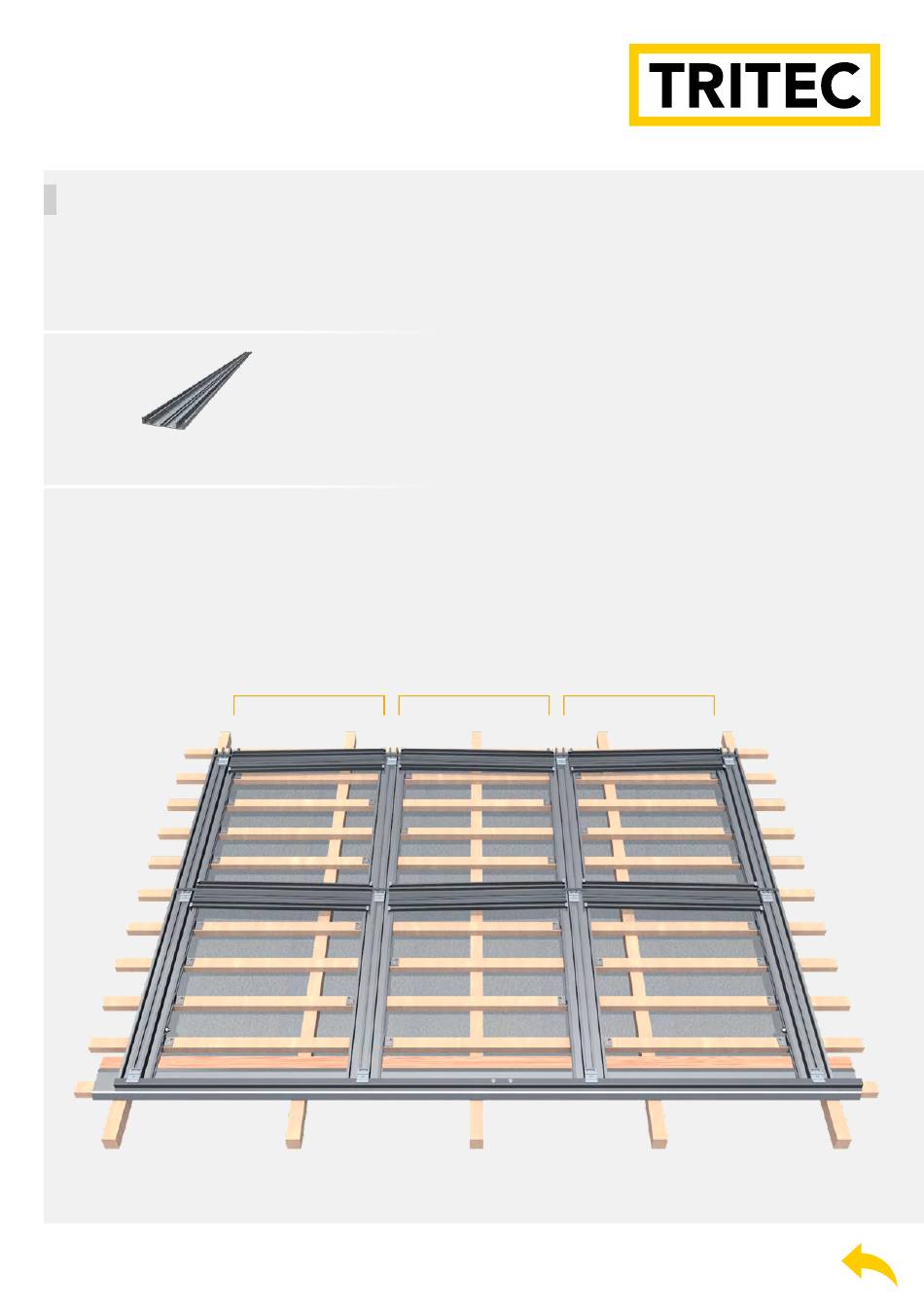

T R-H Profile vorbereiten
Berechnung der TR-H Profillängen:
Profillänge im Innenfeld = Moduleinlegebreite -68 mm
Profillänge im Endfeld = Moduleinlegebreite -126 mm
TRI-ROOF+ Horizontalprofil TR-H
16
V 1.6 | 11-004-001_TTMA_TRI_RoofPlus_DE_v1-6 | © 2025 TRIENERGY Deutschland GmbH. Alle Rechte vorbehalten, alle Angaben ohne Gewähr, Änderungen vorbehalten.
Endfeld
Modulbreite 126 mm
Modulbreite 68 mm
= TR-H Profillänge
Innenfeld
Modulbreite 126 mm
= TR-H Profillänge
= TR-H Profillänge
Endfeld
