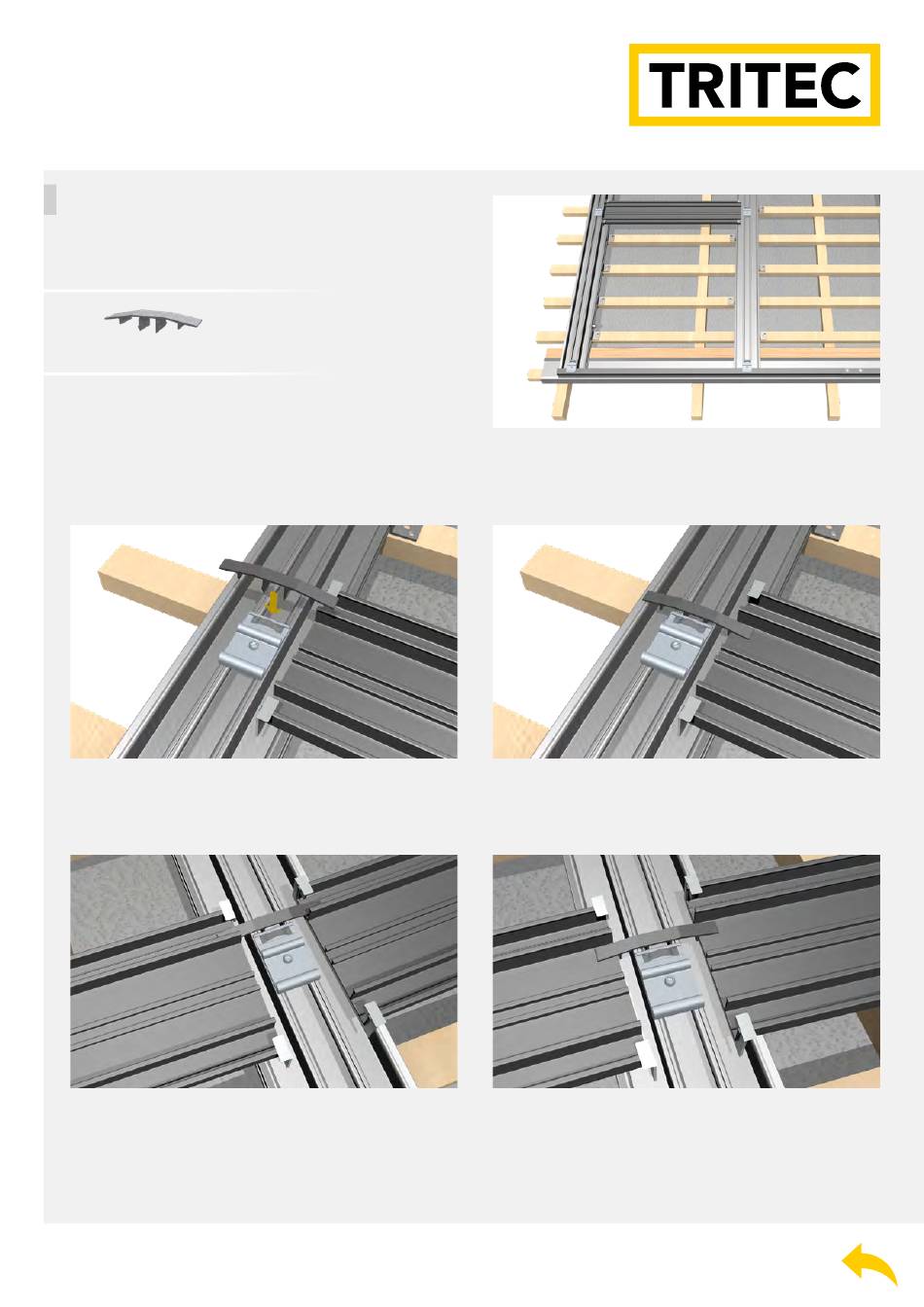

Tritec TRI-ROOF+ Montageanleitung Seite 18

TRI-ROOF+
Montageanleitung für Indachsysteme
3.13 TRI-ROOF+ TR-H Rinnen mit TRI-ROOF+
TR-C Clip im Wechselgefälle montieren
TRI-ROOF+ Befestigungsclip TR-C
2. TR-C Clip oberhalb des SafeClick in das IP-Profil
drücken, um das TR-H Profil festzuklemmen
4. TR­C Clip liegt an der oberen Wölbung an.
18
V 1.6 | 11-004-001_TTMA_TRI_RoofPlus_DE_v1-6 | © 2025 TRIENERGY Deutschland GmbH. Alle Rechte vorbehalten, alle Angaben ohne Gewähr, Änderungen vorbehalten.
1. Erstes TR-H Profil horizontal zwischen die zweite
SafeClick Reihe legen.
3. TR­C Clip liegt an der zweitobersten Rippe an.
5. Das TR-H Profil wird mit leichtem Gefälle mon­
tiert, indem auf einer Seite der TR­C Clip an der
zweitobersten Rippe und auf der anderen an der
oberen Wölbung anschlägt.
