TRI-ROOF+
Montageanleitung für Indachsysteme
3.5 IP-Profil befestigen
Rechtes IP-Profil entlang der Markierung
auflegen und entsprechend dem linken
IP-Profil (siehe Punkt 3.3 + 3.4) befestigen.
TRI-ROOF+ Indachprofil IP

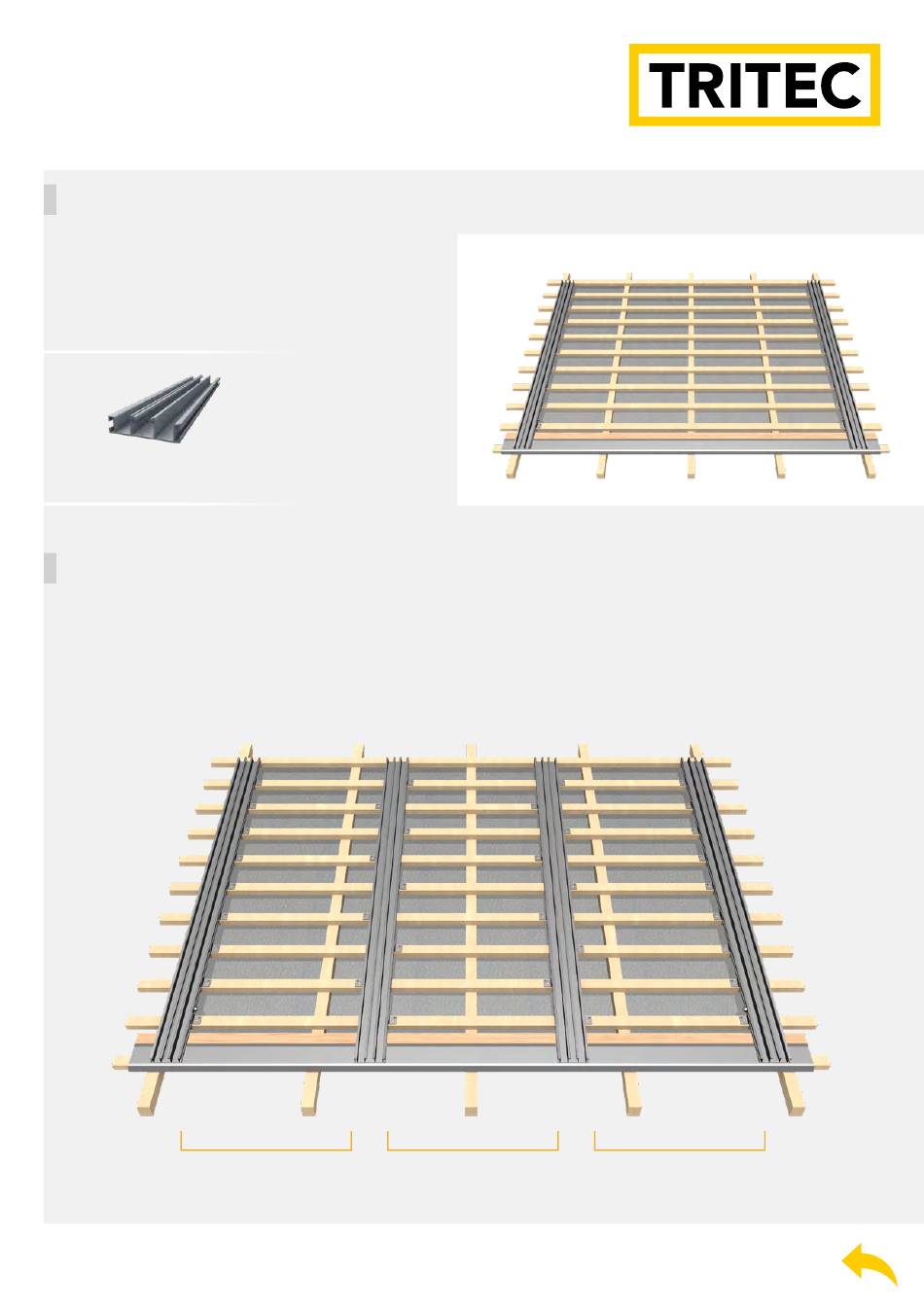

3.6 Mittlere IP-Profile befestigen
Mittlere IP-Profile einmessen, unten ausrichten,
mit Indachprofilhaltern IP-U seitlich befestigen
und mittels Hammerkopfschraube sichern. IP­U
Indachprofilhalter entsprechend TRI-DESIGN
Auslegung links und rechts anbringen.
10
V 1.6 | 11-004-001_TTMA_TRI_RoofPlus_DE_v1-6 | © 2025 TRIENERGY Deutschland GmbH. Alle Rechte vorbehalten, alle Angaben ohne Gewähr, Änderungen vorbehalten.
Modulbreite ­170 mm
(lichte Weite)
IP­U Indachprofilhalter gegenüberliegend befestigen
Modulbreite ­112 mm
(lichte Weite)
Modulbreite ­170 mm
(lichte Weite)
