Tritec TRI-ROOF+ Montageanleitung Seite 6

TRI-ROOF+
Montageanleitung für Indachsysteme
2

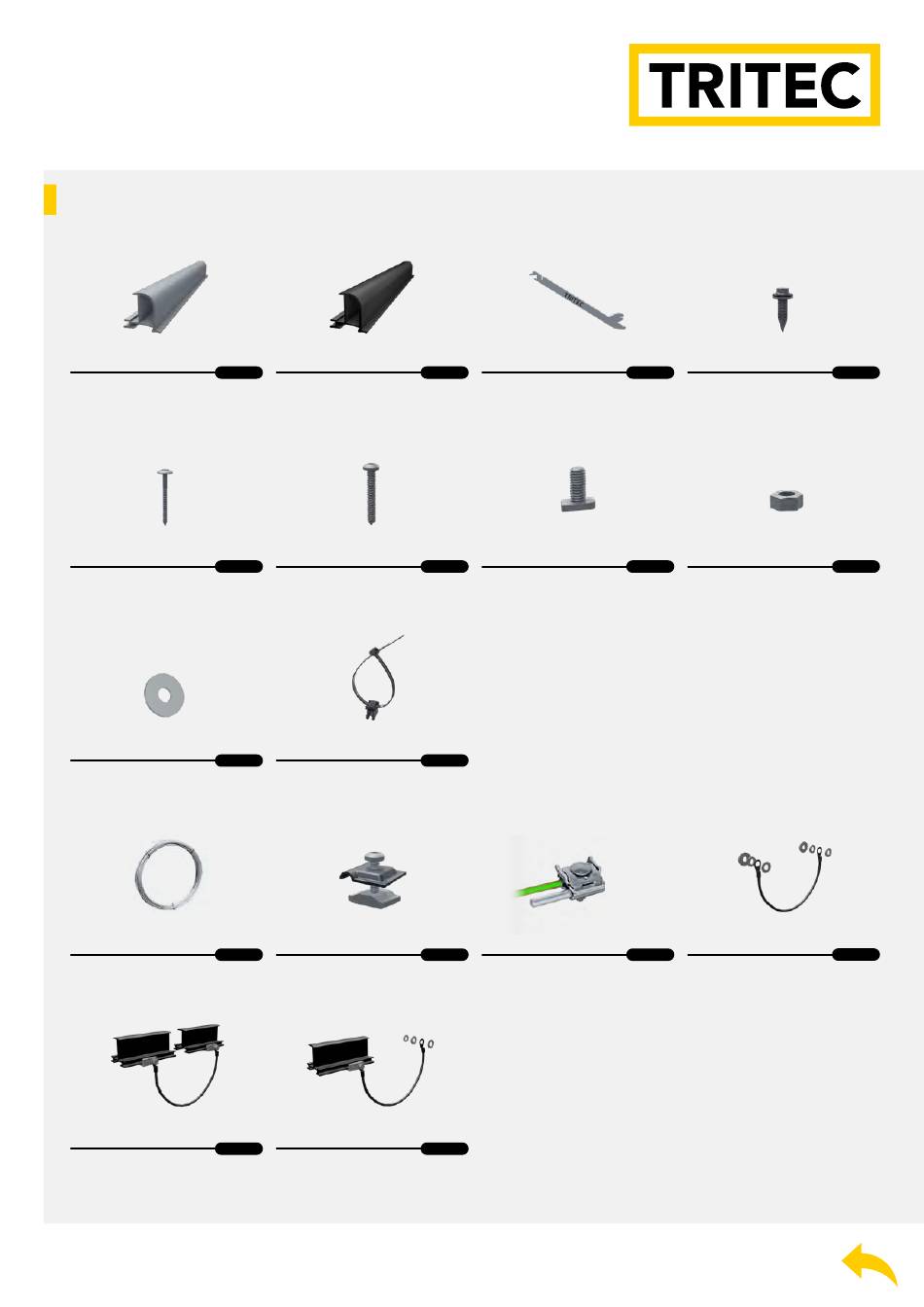

Systemkomponenten
TRI-STAND Abschlussprofil, blank
• Varianten: TS-30/32/35/40
• in verschiedenen Längen erhältlich*
TRI-STAND Tellerkopfschraube
• 8.0 x 80 TX40, Artikel Nr.: 1502281
• 8.0 x 120 TX40, Artikel Nr.: 1502282
TRI-STAND Unterlegscheibe
• Artikel Nr.: 1503397
Alu-Runddraht**
• Artikel Nr.: 1350051
• 1x je PV-Fläche Horizontal verlegt
TS-Erdungsset 1
(Verbindung TS-Schienenstoß)**
• Artikel Nr.: 1350020
• 1x je horizontalem Schienensprung
* Informationen zu Längen und Artikelnummern auf Anfrage
** Bei eloxierten Profilen kann es erforderlich sein, die Eloxalschicht an den Kontaktstellen zu entfernen, um die elektrische Leitfähigkeit zu gewährleisten.
*** Für die Befestigung wird folgendes Zubehör aus dem regulären Sortiment benötigt: Hammerkopfschrauben und Sperrzahnmuttern.
6
V 1.6 | 11-004-001_TTMA_TRI_RoofPlus_DE_v1-6 | © 2025 TRIENERGY Deutschland GmbH. Alle Rechte vorbehalten, alle Angaben ohne Gewähr, Änderungen vorbehalten.
TRI-STAND Abschlussprofil, schwarz
Optional
• Varianten: TS-30/32/35/40
• in verschiedenen Längen erhältlich*
TRI-ROOF+ Rundkopfschraube
Zubehör
• Artikel Nr.: 1502547
TRI-STAND Edge Clip Kabelfixierung
Zubehör
• Artikel Nr.: 1502246
TS-Erdungsklemme
für UP- und IP-Basisschiene**
Standard
• Artikel Nr.: 1350052
• 1x je vertikalem Profilstrang
TS-Erdungsset 3 (Verbindung TS-
Schienenstrang mit Vertikalprofil)***
Standard
• Artikel Nr.: 1350022
• 1x je horizontalem Schienenstrang
TRI-STAND Biegewerkzeug+
Optional
• Artikel Nr.: 1502935
TRI-STAND
Hammerkopfschraube M10x30 A2
Zubehör
• Artikel Nr.: 1502255
Zubehör
Erdungsklemme UNI
Standard
• Artikel Nr.: 1350062
• 1x je PV-Fläche
Standard
TRI-STAND Dünnblechschraube
Zubehör
• Artikel Nr.: 1502934
TRI-STAND Sperrzahnmutter M10 A2
Zubehör
• Artikel Nr.: 1502254
TS-Erdungsset 2 (Verbindung
IP-Schienenstoß für Indach)***
Standard
• Artikel Nr.: 1350021
• 1x je vertikalem Schienensprung
Zubehör
Zubehör
Standard
