ELEKTRISCHE ANSCHLÜSSE
VOR DEM ANSCHLIESSEN
Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Ach-
ONE2000
ten Sie beim Kauf auf einen ausreichenden Kabelquerschnitt (siehe Tabelle auf der nächsten Seite) und den
DIGITAL CLASS D
MONO AMPLIFIER
passenden Sicherungswert der Kabel. Säubern und entfernen Sie vorhandene Rost- und Oxidationsstellen an
allen Kontaktpunkten der Batterie und an den Massepunkten. Ziehen Sie nach der Installation alle Schrauben
fest an, denn ein lockerer Anschluss kann eine Fehlfunktion, unzureichende Stromversorgung oder Störgeräu-
sche sowie Verzerrungen zur Folge haben.

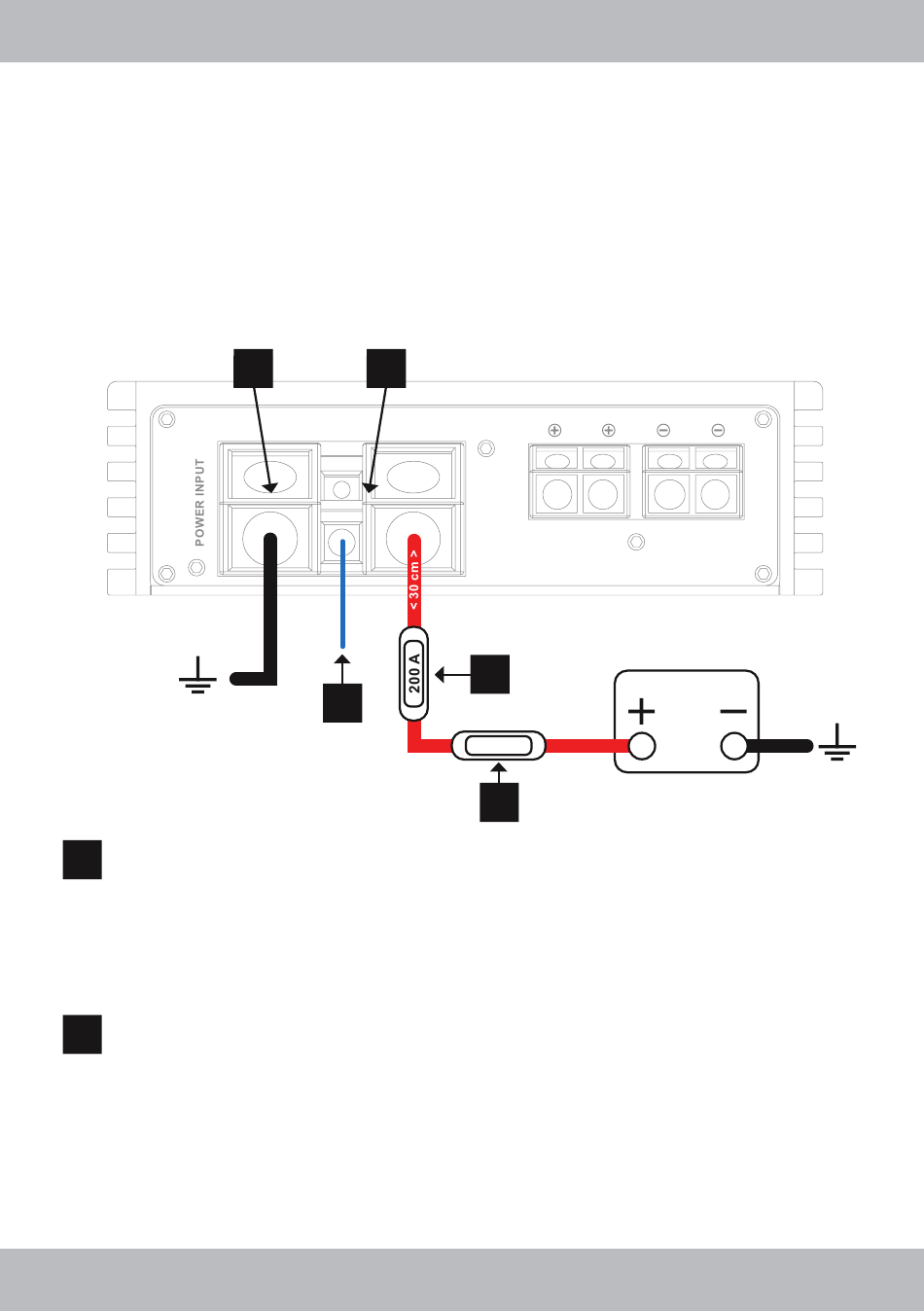

GND
1
Verbinden Sie den GND Anschluss des Verstärkers mit einem geeigneten Massepunkt am Fahrzeug-
chassis. Das Massekabel sollte möglichst kurz sein und an einem blanken, metallischen Punkt des
Fahrzeugchassis angebracht werden. Achten Sie darauf, dass dieser Punkt eine sichere elektrische
Verbindung zum Minuspol der Fahrzeugbatterie hat. Überprüfen Sie zudem die Masseleitung von der
Batterie zur Karosserie und verstärken diese wenn nötig. Verwenden Sie zum Anschluss ein ausreichend
dimensioniertes Massekabel (siehe die Tabelle und die Empfehlungen auf der nächsten Seite dazu). Der
Querschnitt muss dabei genauso groß wie bei der Plusleitung gewählt werden.
REM IN/OUT
2
Verbinden Sie den Schaltausgang oder die Steuerleitung (REM) des Steuergerätes (Autoradio) mit
dem Anschluss REM IN/OUT des Verstärkers. Für die Verbindung zwischen dem REM IN/OUT An-
schluss des Verstärkers und dem Steuergerät ist ein Kabel mit einem Querschnitt von 0.5 mm
reichend. Dadurch schaltet sich der Verstärker beim Einschalten des Autoradios automatisch ein oder
wieder aus. Sollten Sie jedoch die automatische Einschaltfunktion unter AUTO TURN-ON (siehe Seite
25, Abschnitt 15) verwenden, muss der Anschluss REM IN/OUT nicht belegt werden. Dieser kann
jedoch dann mit dem REM-Anschluss eines weiteren Verstärkers verbunden werden, um diesem ein
Steuersignal zu liefern (REM OUT-Funktion).
22
INPUT
OUTPUT
L
L
SENSITIVITY
R
R
1
3
REM
GND
IN/OUT
2
HIGH LEVEL
AUTO
INPUT
TURN-ON
DC
SIG. OFF
ON
OFF
INPUT
SUB
LOW
SONIC
PASS
MIN
MAX
10Hz
40Hz
40Hz
150Hz
+12V
SPEAKER
4
min. 200 A
< 30 cm >
5
RLC
POWER
PROTECT
BASS
PHASE
BOOST
SHIFT
0dB
18dB
0°
180°
OUTPUT
FAHRZEUG-
BATTERIE
aus-
2
