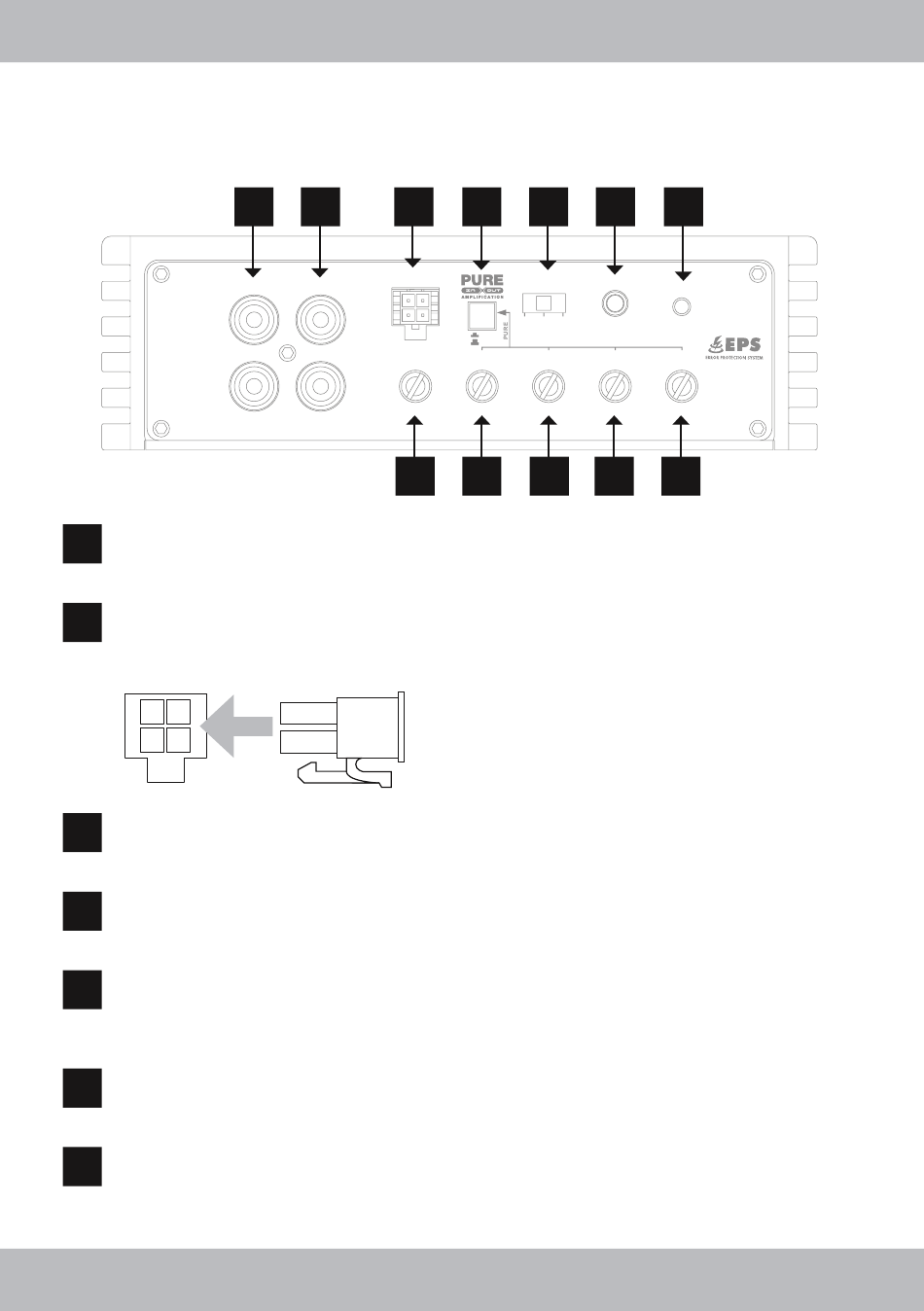

FUNKTIONSBESCHREIBUNG
ONE2000
DIGITAL CLASS D
MONO AMPLIFIER
6
INPUT
Die INPUT Cinch-Eingänge zur Ansteuerung mittels Cinch-Audiokabel mit dem Steuergerät verbin-
den.
HIGH LEVEL INPUT
7
Falls Ihr Steuergerät keine Cinch-Vorverstärker-Ausgänge besitzt, können Sie die Hochpegeleingän-
ge (HIGH LEVEL INPUT) als Signaleingang verwenden (Siehe Seite 27, Anwendung C). Schließen
Sie dazu die Lautsprecherkabel des Steuergeräts wie folgt an den beiliegenden Kabelstecker an:
L
R
+
+
L
R
–
–
OUTPUT
8
Die OUTPUT Cinch-Ausgänge liefern ein lineares Vollbereichs-Audiosignal für die Ansteuerung weite-
rer Verstärker wie z.B. einen weiteren ONE2000 Verstärlker.
INPUT SENSITIVITY
9
Der Regler INPUT SENSITIVITY bestimmt die Eingangsempfindlichkeit (Anpassung an das Aus-
gangssignal des Steuergeräts). Der Regelbereich liegt zwischen 5 Volt (MIN) und 0.2 Volt (MAX).
10
SUB SONIC
Der Regler SUB SONIC trennt die ultratiefen und nicht hörbaren Frequenzen des Audiosignals nach
unten ab, damit der Subwoofer nicht mechanisch und elektrisch überlastet wird. Die Trennfrequenz
kann zwischen 10 und 40 Hz eingestellt werden und ist je nach Größe des Subwoofers zu bestimmen.
LOW PASS
11
Der Regler LOW PASS (Tiefpassfilter) begrenzt die Frequenzen nach oben. Die Trennfrequenz ist
stufenlos von 40 Hz bis 150 Hz regelbar.
12
BASS BOOST
Dieser Regler regelt die Bassanhebung stufenlos von 0 dB bis +18 dB bei 45 Hz.
24
6
8
INPUT
OUTPUT
L
L
SENSITIVITY
R
R
REM
GND
IN/OUT
7
14 15 16 17
HIGH LEVEL
AUTO
INPUT
TURN-ON
DC
SIG. OFF
ON
OFF
INPUT
SUB
LOW
SONIC
PASS
MIN
MAX
10Hz
40Hz
40Hz
150Hz
9
10
11 12 13
+12V
SPEAKER
Weiß:
Weiß-Schwarz:
Grau:
Grau-Schwarz:
RLC
POWER
PROTECT
BASS
PHASE
BOOST
SHIFT
0dB
18dB
0°
180°
OUTPUT
Links +
Links –
Rechts +
Rechts –
