5. Einbau der Teilgeräte
Neben der Verwendung als Wärmezähler können
PolluTherm auch
kombinierter Wärme- / Kältezähler (s. a. Kap.
10.10) eingesetzt werden. Deshalb finden sich im
nachfolgenden Text folgende Begriffe:
Rücklauf bei Heizungsanlagen: Kälterer Strang
Vorlauf bei Heizungsanlagen:
Rücklauf bei Kälteanlagen:
Vorlauf bei Kälteanlagen:

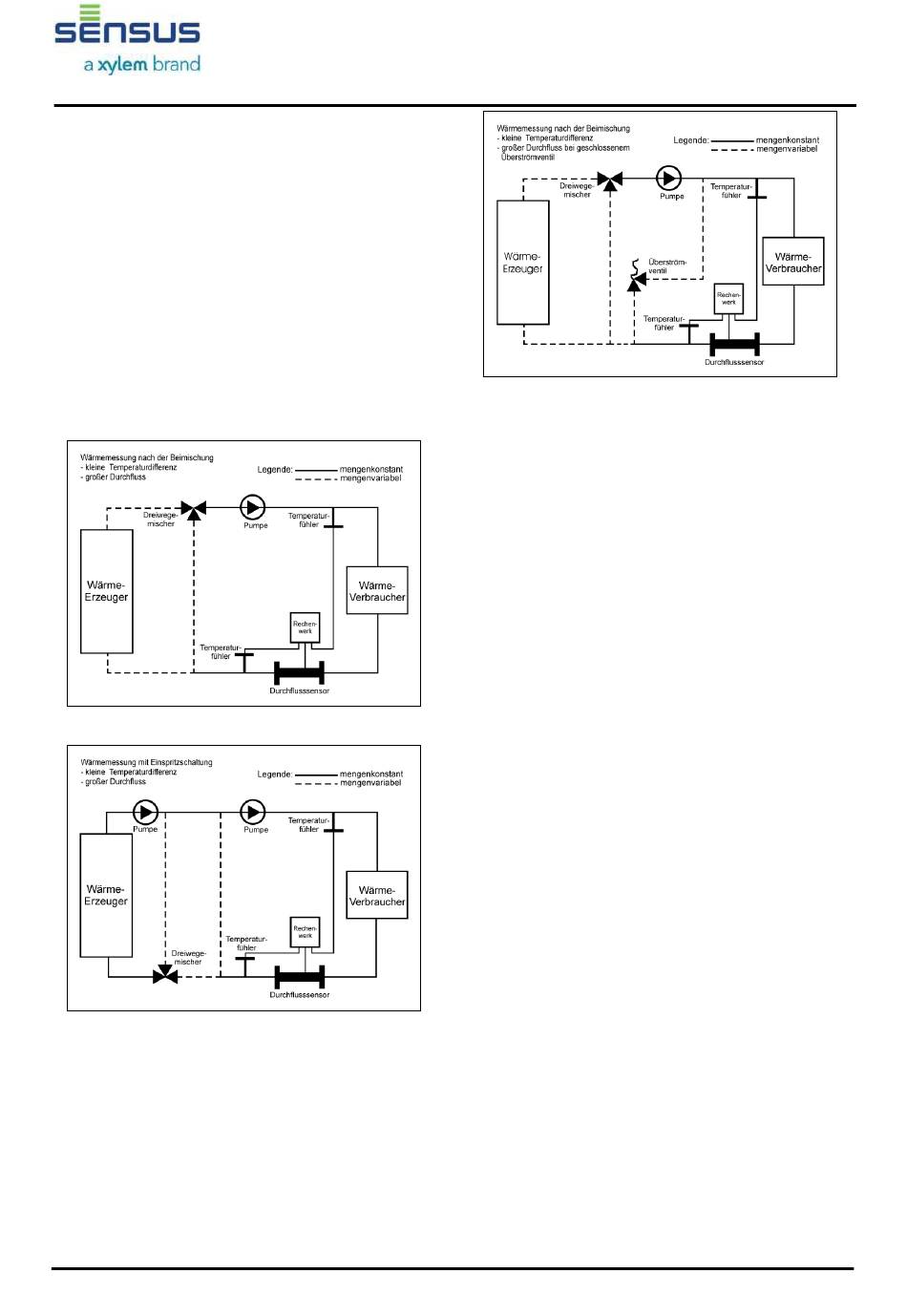

Einbaubeispiele für Heizungsanlagen
Bild 1: Messung nach der Beimischung
Bild 2: Messung bei Einspritzschaltung
MH 6114 DE PolluTherm, Seite 4
als Kältezähler oder
Wärmerer Strang
Wärmerer Strang
Kälterer Strang
Wärme- / Kältezähler-Rechenwerk
Einbau- und Betriebsanleitung
Bild 3: Messung mit Überströmventil
5.1 Durchflusssensor
Geltende Normen: EN 1434-6
Der Durchflusssensor wird standardmäßig bei
Heizungsanlagen in den Heizungsrücklauf bzw.
den kälteren Strang
Durchflusssensor in den Heizungsvorlauf bzw.
den wärmeren Strang eingebaut werden soll,
muss das Rechenwerk PolluTherm X verwendet
werden (X bedeutet
Rechenwerk für Durchflusssensoren im wärmeren
Strang justiert wurde).
Die Durchflussrichtung ist durch einen Pfeil
auf dem Gehäuse gekennzeichnet. Der zulässige
Betriebsdruck und die zulässige Betriebstempe-
ratur dürfen nicht überschritten werden.
Der Durchflusssensor kann entweder im warmen
oder kalten Strang der Anlage eingebaut werden.
Es ist darauf zu
Durchflusssensor in
entsprechenden Einbaulage montiert wird.
Beruhigungsstrecken
Durchflusssensor sind nicht erforderlich, aber vor
dem Zähler mit
Strömungsberuhigung empfehlenswert.
Hinter dem Durchflusssensor sollen sich keine
sprunghaften Querschnittsreduzierungen
finden.
Vor dem Durchflusssensor oder an einer anderen
geeigneten Stelle im Heiz- bzw. Kühlkreis ist
gegebenenfalls der Einbau eines Schmutzfängers
sowie vor und hinter dem Durchflusssensor der
Einbau von Absperrarmaturen
Rohrleitung beim Eichaustausch nicht entleert
werden muss) dringend empfohlen. Zunächst statt
des Durchflusssensors ein Passstück einbauen
und das Rohrleitungssystem gründlich spülen.
Anschließend Absperrarmaturen
Passstück ausbauen, Dichtflächen reinigen und
PolluTherm
eingebaut. Falls der
hierbei, dass das
achten, dass der
der Mediumstemperatur
vor und hinter dem
3 & 10 DN zur
be-
(damit die
schließen,
