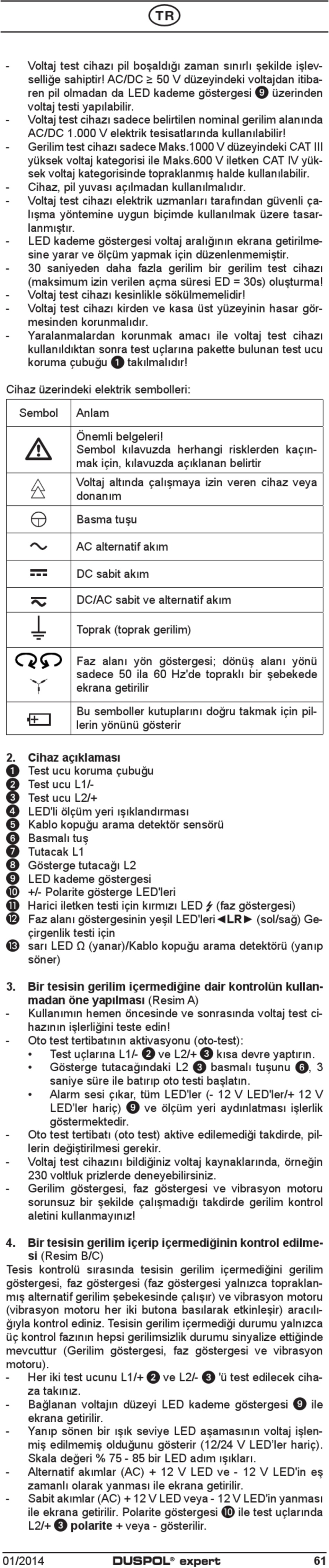

- Voltaj test cihazı pil boşaldığı zaman sınırlı şekilde işlev-
selliğe sahiptir! AC/DC ≥ 50 V düzeyindeki voltajdan itiba-
ren pil olmadan da LED kademe göstergesi
voltaj testi yapılabilir.
- Voltaj test cihazı sadece belirtilen nominal gerilim alanında
AC/DC 1.000 V elektrik tesisatlarında kullanılabilir!
- Gerilim test cihazı sadece Maks.1000 V düzeyindeki CAT III
yüksek voltaj kategorisi ile Maks.600 V iletken CAT IV yük-
sek voltaj kategorisinde topraklanmış halde kullanılabilir.
- Cihaz, pil yuvası açılmadan kullanılmalıdır.
- Voltaj test cihazı elektrik uzmanları tarafından güvenli ça-
lışma yöntemine uygun biçimde kullanılmak üzere tasar-
lanmıştır.
- LED kademe göstergesi voltaj aralığının ekrana getirilme-
sine yarar ve ölçüm yapmak için düzenlenmemiştir.
- 30 saniyeden daha fazla gerilim bir gerilim test cihazı
(maksimum izin verilen açma süresi ED = 30s) oluşturma!
- Voltaj test cihazı kesinlikle sökülmemelidir!
- Voltaj test cihazı kirden ve kasa üst yüzeyinin hasar gör-
mesinden korunmalıdır.
- Yaralanmalardan korunmak amacı ile voltaj test cihazı
kullanıldıktan sonra test uçlarına pakette bulunan test ucu
koruma çubuğu
Cihaz üzerindeki elektrik sembolleri:
Sembol

2. Cihaz açıklaması
1
Test ucu koruma çubuğu
2
Test ucu L1/-
3
Test ucu L2/+
4
LED'li ölçüm yeri ışıklandırması
5
Kablo kopuğu arama detektör sensörü
6
Basmalı tuş
7
Tutacak L1
8
Gösterge tutacağı L2
9
LED kademe göstergesi
J
+/- Polarite gösterge LED'leri
K
Harici iletken testi için kırmızı LED  (faz göstergesi)
L
F az alanı göstergesinin yeşil LED'leri◄LR► (sol/sağ) Ge-
çirgenlik testi için
M
s arı LED Ω (yanar)/Kablo kopuğu arama detektörü (yanıp
söner)
3. Bir tesisin gerilim içermediğine dair kontrolün kullan-
madan öne yapılması (Resim A)
- Kullanımın hemen öncesinde ve sonrasında voltaj test ci-
hazının işlerliğini teste edin!
- Oto test tertibatının aktivasyonu (oto-test):
• Test uçlarına L1/-
• Gösterge tutacağındaki L2
saniye süre ile batırıp oto testi başlatın.
• Alarm sesi çıkar, tüm LED'ler (- 12 V LED'ler/+ 12 V
LED'ler hariç)
göstermektedir.
- Oto test tertibatı (oto test) aktive edilemediği takdirde, pil-
lerin değiştirilmesi gerekir.
- Voltaj test cihazını bildiğiniz voltaj kaynaklarında, örneğin
230 voltluk prizlerde deneyebilirsiniz.
- Gerilim göstergesi, faz göstergesi ve vibrasyon motoru
sorunsuz bir şekilde çalışmadığı takdirde gerilim kontrol
aletini kullanmayınız!
4. Bir tesisin gerilim içerip içermediğinin kontrol edilme-
si (Resim B/C)
Tesis kontrolü sırasında tesisin gerilim içermediğini gerilim
göstergesi, faz göstergesi (faz göstergesi yalnızca topraklan-
mış alternatif gerilim şebekesinde çalışır) ve vibrasyon motoru
(vibrasyon motoru her iki butona basılarak etkinleşir) aracılı-
ğıyla kontrol ediniz. Tesisin gerilim içermediği durumu yalnızca
üç kontrol fazının hepsi gerilimsizlik durumu sinyalize ettiğinde
mevcuttur (Gerilim göstergesi, faz göstergesi ve vibrasyon
motoru).
- Her iki test ucunu L1/+
za takınız.
- Bağlanan voltajın düzeyi LED kademe göstergesi
ekrana getirilir.
- Yanıp sönen bir ışık seviye LED aşamasının voltaj işlen-
miş edilmemiş olduğunu gösterir (12/24 V LED'ler hariç).
Skala değeri % 75 - 85 bir LED adım ışıkları.
- Alternatif akımlar (AC) + 12 V LED ve - 12 V LED'in eş
zamanlı olarak yanması ile ekrana getirilir.
- Sabit akımlar (AC) + 12 V LED veya - 12 V LED'in yanması
ile ekrana getirilir. Polarite göstergesi
L2/+ 3
01/2014
1
takılmalıdır!
Anlam
Önemli belgeleri!
Sembol kılavuzda herhangi risklerden kaçın-
mak için, kılavuzda açıklanan belirtir
Voltaj altında çalışmaya izin veren cihaz veya
donanım
Basma tuşu
AC alternatif akım
DC sabit akım
DC/AC sabit ve alternatif akım
Toprak (toprak gerilim)
Faz alanı yön göstergesi; dönüş alanı yönü
sadece 50 ila 60 Hz'de topraklı bir şebekede
ekrana getirilir
Bu semboller kutuplarını doğru takmak için pil-
lerin yönünü gösterir
9
polarite + veya - gösterilir.
DUSPOL

2 ve L2/+ 3
3
ve ölçüm yeri aydınlatması işlerlik
2
ve L2/-
expert
®
9
kısa devre yaptırın.
basmalı tuşunu
3
'ü test edilecek ciha-
J ile test uçlarında
üzerinden
6 , 3
9
ile
