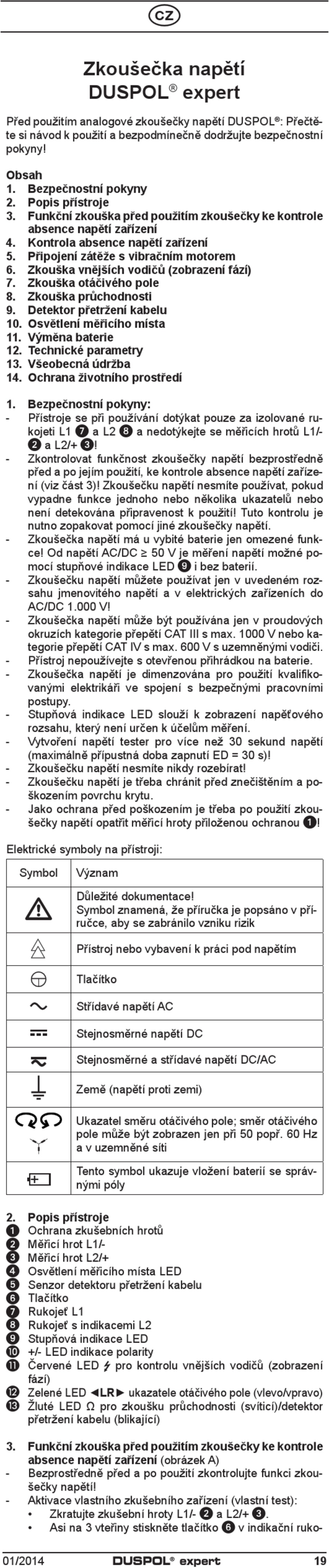

Benning DUSPOL expert Bedienungsanleitung Seite 19

Před použitím analogové zkoušečky napětí DUSPOL
te si návod k použití a bezpodmínečně dodržujte bezpečnostní
pokyny!
Obsah
1. Bezpečnostní pokyny
2. Popis přístroje
3. Funkční zkouška před použitím zkoušečky ke kontrole
absence napětí zařízení
4. Kontrola absence napětí zařízení
5. Připojení zátěže s vibračním motorem
6. Zkouška vnějších vodičů (zobrazení fází)
7. Zkouška otáčivého pole
8. Zkouška průchodnosti
9. Detektor přetržení kabelu
10. Osvětlení měřicího místa
11. Výměna baterie
12. Technické parametry
13. Všeobecná údržba
14. Ochrana životního prostředí
1. Bezpečnostní pokyny:
- Přístroje se při používání dotýkat pouze za izolované ru-
kojeti L1
2
a L2/+
- Zkontrolovat funkčnost zkoušečky napětí bezprostředně
před a po jejím použití, ke kontrole absence napětí zaříze-
ní (viz část 3)! Zkoušečku napětí nesmíte používat, pokud
vypadne funkce jednoho nebo několika ukazatelů nebo
není detekována připravenost k použití! Tuto kontrolu je
nutno zopakovat pomocí jiné zkoušečky napětí.
- Zkoušečka napětí má u vybité baterie jen omezené funk-
ce! Od napětí AC/DC ≥ 50 V je měření napětí možné po-
mocí stupňové indikace LED
- Zkoušečku napětí můžete používat jen v uvedeném roz-
sahu jmenovitého napětí a v elektrických zařízeních do
AC/DC 1.000 V!
- Zkoušečka napětí může být používána jen v proudových
okruzích kategorie přepětí CAT III s max. 1000 V nebo ka-
tegorie přepětí CAT IV s max. 600 V s uzemněnými vodiči.
- Přístroj nepoužívejte s otevřenou přihrádkou na baterie.
- Zkoušečka napětí je dimenzována pro použití kvalifiko-
vanými elektrikáři ve spojení s bezpečnými pracovními
postupy.
- Stupňová indikace LED slouží k zobrazení napěťového
rozsahu, který není určen k účelům měření.
- Vytvoření napětí tester pro více než 30 sekund napětí
(maximálně přípustná doba zapnutí ED = 30 s)!
- Zkoušečku napětí nesmíte nikdy rozebírat!
- Zkoušečku napětí je třeba chránit před znečištěním a po-
škozením povrchu krytu.
- Jako ochrana před poškozením je třeba po použití zkou-
šečky napětí opatřit měřicí hroty přiloženou ochranou
Elektrické symboly na přístroji:
Symbol

2. Popis přístroje
1
Ochrana zkušebních hrotů
2
Měřicí hrot L1/-
3
Měřicí hrot L2/+
4
Osvětlení měřicího místa LED
5
Senzor detektoru přetržení kabelu
6
Tlačítko
7
Rukojeť L1
8
Rukojeť s indikacemi L2
9
Stupňová indikace LED
J
+/- LED indikace polarity
K
Č ervené LED  pro kontrolu vnějších vodičů (zobrazení
fází)
L Zelené LED ◄LR► ukazatele otáčivého pole (vlevo/vpravo)
M Ž luté LED Ω pro zkoušku průchodnosti (svíticí)/detektor
přetržení kabelu (blikající)
3. Funkční zkouška před použitím zkoušečky ke kontrole
absence napětí zařízení (obrázek A)
- Bezprostředně před a po použití zkontrolujte funkci zkou-
šečky napětí!
- Aktivace vlastního zkušebního zařízení (vlastní test):
• Zkratujte zkušební hroty L1/-
• Asi na 3 vteřiny stiskněte tlačítko
01/2014
Zkoušečka napětí
DUSPOL
7 8
a L2 a nedotýkejte se měřicích hrotů L1/-
3
!
Význam
Důležité dokumentace!
Symbol znamená, že příručka je popsáno v pří-
ručce, aby se zabránilo vzniku rizik
Přístroj nebo vybavení k práci pod napětím
Tlačítko
Střídavé napětí AC
Stejnosměrné napětí DC
Stejnosměrné a střídavé napětí DC/AC
Země (napětí proti zemi)
Ukazatel směru otáčivého pole; směr otáčivého
pole může být zobrazen jen při 50 popř. 60 Hz
a v uzemněné síti
Tento symbol ukazuje vložení baterií se správ-
nými póly
DUSPOL

expert
®
9
i bez baterií.
2
expert
®
®
a L2/+ 3 .
6
v indikační ruko-
: Přečtě-
1
!
