Техническое описание
3. Техническое описание
3.1 Конструкция
1
2
7

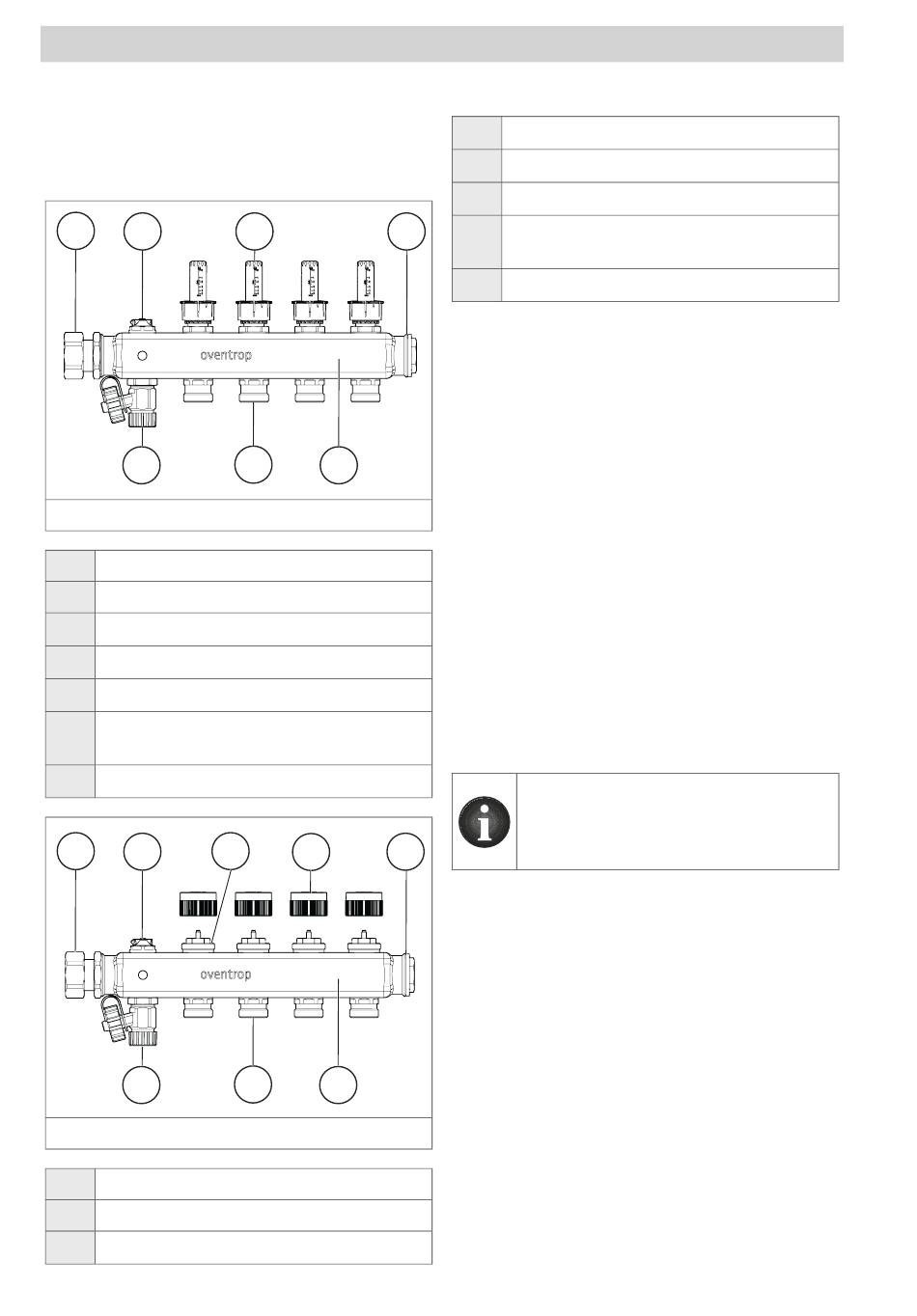

Рис. 1: Конструкция подающей балки
(1) Адаптер G 1
Воздухоспускная пробка G ½
(2)
(3) Ротаметр
(4) Заглушка G 1
(5) Подающая балка
Присоединительный ниппель G ¾ НР
(6)
(евроконус по DIN EN 16313)
Кран для заполнения и слива G ¾
(7)
1
2
8
Рис. 2: Конструкция обратной балки
(1)
Адаптер G 1
Воздухоспускная пробка G ½
(2)
(3) Вентильная вставка
44
All manuals and user guides at all-guides.com
3
6
5
3
4
7 6
(4) Защитный колпачок
(5) Заглушка G1
(6) Обратная балка
4
Присоединительный ниппель G ¾ НР
(7)
(евроконус по DIN EN 16313)
Кран для заполнения и слива G ¾
(8)
3.2 Описание функций
Гребенка из нержавеющей стали „Multidis
SF" распределяет тепло-/холодоноситель по
контурам систем отопления/охлаждения.
Вентильные вставки на обратной балке
имеют резьбу M30x1,5. Вентильные вставки
могут быть дооборудованы приводами для
регулирования температуры отдельных
помещений.
Для маркировки отдельных контуров
прилагаются наклейки, которые могут быть
наклеены на гребенку.
С помощью кранов для заполнения и слива
можно заполнить и промыть контуры
отопления/охлаждения.
Воздухоспускные пробки служат для спуска
воздуха при заполнении или во время
работы системы отопления или охлаждения.
Для отключения подающего
и обратного трубопровода
установите шаровые краны перед
5
балками гребенки.
„Multidis SF"
