4.6.3. Montage des Top Hat

Um den Top Hat zu installieren, befolgen Sie die folgenden Schritte:

01)

01) Bringen Sie die Zubehörhalterung (siehe

02)

02) Heben Sie die federbelastete Halteklammer an der Zubehörhalterung an und klappen Sie sie nach hinten.

03)

03) Setzen Sie den Top Hat in die Zubehörhalterung ein.

04)

04) Ziehen Sie die federbelastete Halteklammer der Zubehörhalterung nach unten. Der Top Hat ist in seiner

Position verriegelt.

05)

05) Sichern Sie den Top Hat mit einer zweiten Befestigung, z. B. einem Sicherheitskabel, an der

Deckenkonstruktion.

Um den Diffusor zu montieren, folgen Sie bitte den nachstehenden Schritten:

01)

01) Bringen Sie die Zubehörhalterung (siehe

Schritt ist optional. Führen Sie diesen Schritt nur aus, wenn Sie den Diffusor zusammen mit einer Barndoor

oder einem Top Hat verwenden möchten.

02)

02) Setzen Sie den Diffusor auf das Objektiv des Geräts oder auf die Öffnung der Zubehörhalterung, falls

vorhanden. Der Magnet des Diffusors wird den Diffusor in Position halten.

03)

03) Befestigen Sie den Diffusor mit dem mitgelieferten Sicherheitskabel an der Deckenkonstruktion.

Hinweis:

Diese Abbildung zeigt die Montage des Diffusors ohne die Zubehörhalterung.

4.6.1. Installation der Zubehörhalterung

Raccoon Junior P4/7

auf Seite 14) an.

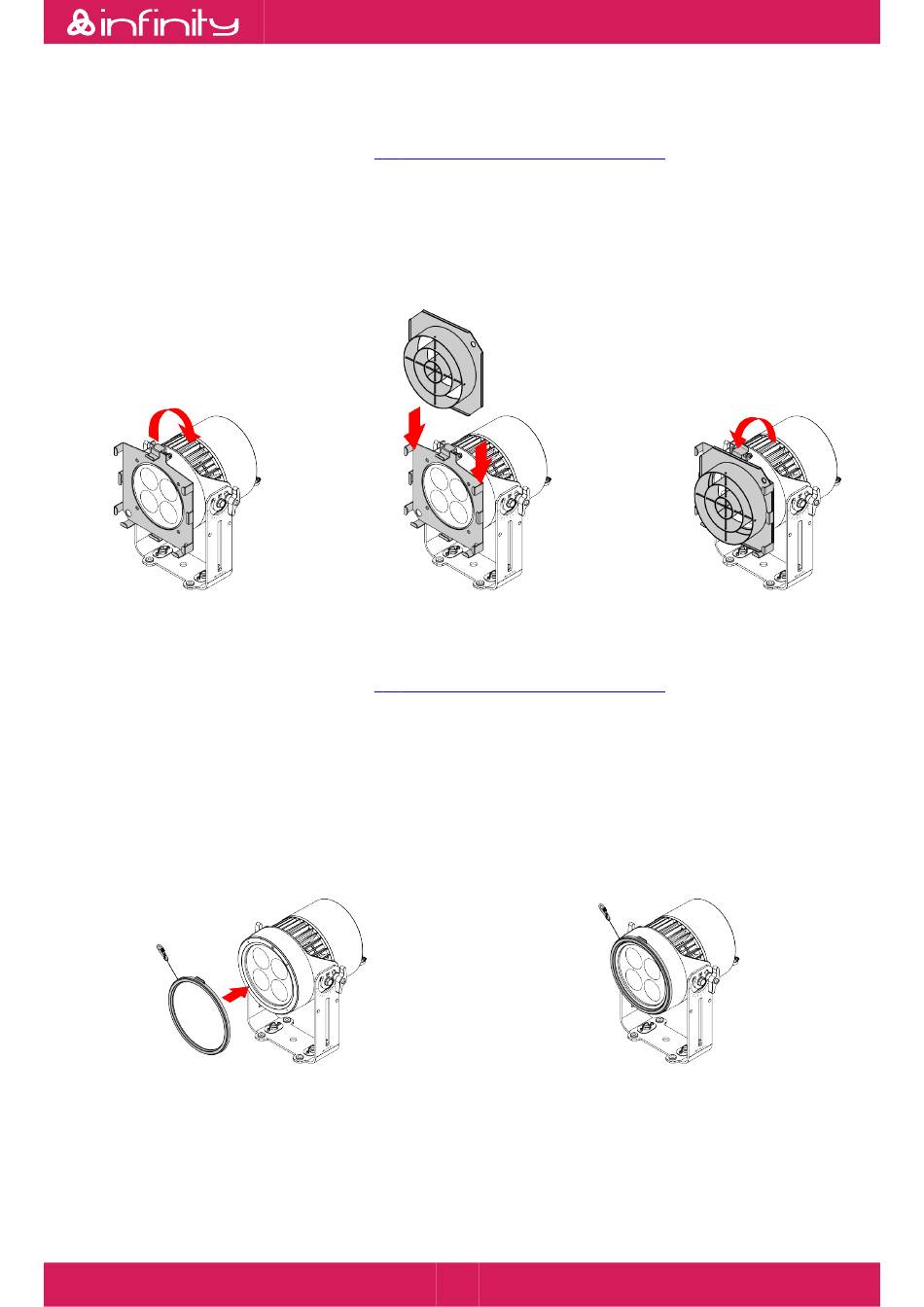

Abbildung 9

auf Seite 14) an. Dieser

Abbildung 10
