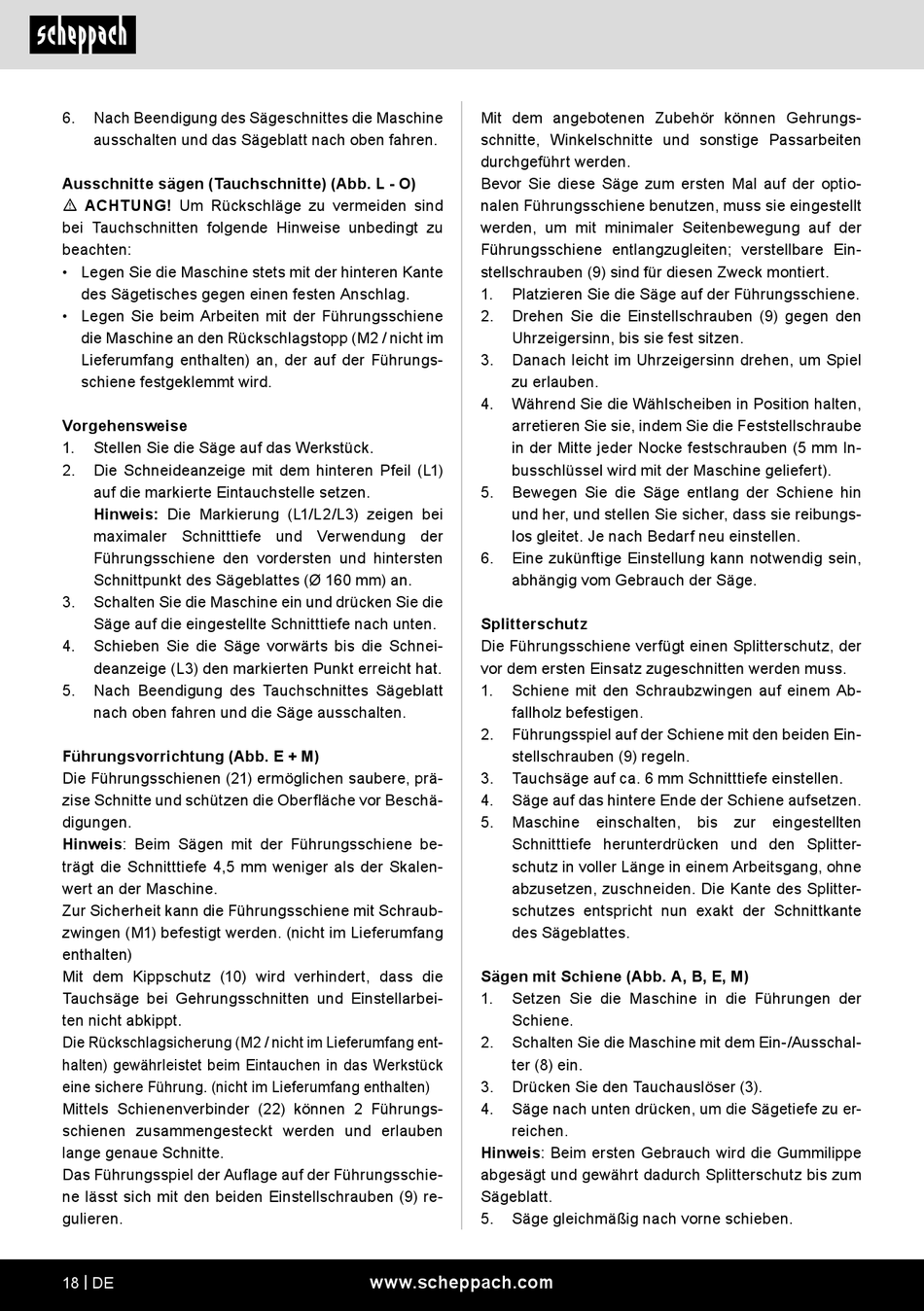

6.
Nach Beendigung des Sägeschnittes die Maschine
ausschalten und das Sägeblatt nach oben fahren.
Ausschnitte sägen (Tauchschnitte) (Abb. L - O)
m ACHTUNG! Um Rückschläge zu vermeiden sind
bei Tauchschnitten folgende Hinweise unbedingt zu
beachten:
• Legen Sie die Maschine stets mit der hinteren Kante
des Sägetisches gegen einen festen Anschlag.
• Legen Sie beim Arbeiten mit der Führungsschiene
die Maschine an den Rückschlagstopp (M2 / nicht im
Lieferumfang enthalten) an, der auf der Führungs-
schiene festgeklemmt wird.
Vorgehensweise
1.
Stellen Sie die Säge auf das Werkstück.
2.
Die Schneideanzeige mit dem hinteren Pfeil (L1)
auf die markierte Eintauchstelle setzen.
Hinweis: Die Markierung (L1/L2/L3) zeigen bei
maximaler Schnitttiefe und Verwendung der
Führungsschiene den vordersten und hintersten
Schnittpunkt des Sägeblattes (Ø 160 mm) an.
3.
Schalten Sie die Maschine ein und drücken Sie die
Säge auf die eingestellte Schnitttiefe nach unten.
4.
Schieben Sie die Säge vorwärts bis die Schnei-
deanzeige (L3) den markierten Punkt erreicht hat.
5.
Nach Beendigung des Tauchschnittes Sägeblatt
nach oben fahren und die Säge ausschalten.
Führungsvorrichtung (Abb. E + M)
Die Führungsschienen (21) ermöglichen saubere, prä-
zise Schnitte und schützen die Oberfläche vor Beschä-
digungen.
Hinweis: Beim Sägen mit der Führungsschiene be-
trägt die Schnitttiefe 4,5 mm weniger als der Skalen-
wert an der Maschine.
Zur Sicherheit kann die Führungsschiene mit Schraub-
zwingen (M1) befestigt werden. (nicht im Lieferumfang
enthalten)
Mit dem Kippschutz (10) wird verhindert, dass die
Tauchsäge bei Gehrungsschnitten und Einstellarbei-
ten nicht abkippt.
Die Rückschlagsicherung (M2 / nicht im Lieferumfang ent-
halten) gewährleistet beim Eintauchen in das Werkstück
eine sichere Führung. (nicht im Lieferumfang enthalten)
Mittels Schienenverbinder (22) können 2 Führungs-
schienen zusammengesteckt werden und erlauben
lange genaue Schnitte.
Das Führungsspiel der Auflage auf der Führungsschie-
ne lässt sich mit den beiden Einstellschrauben (9) re-
gulieren.
18 | DE
Mit dem angebotenen Zubehör können Gehrungs-
schnitte, Winkelschnitte und sonstige Passarbeiten
durchgeführt werden.
Bevor Sie diese Säge zum ersten Mal auf der optio-
nalen Führungsschiene benutzen, muss sie eingestellt
werden, um mit minimaler Seitenbewegung auf der
Führungsschiene entlangzugleiten; verstellbare Ein-
stellschrauben (9) sind für diesen Zweck montiert.
1.
Platzieren Sie die Säge auf der Führungsschiene.
2.
Drehen Sie die Einstellschrauben (9) gegen den
Uhrzeigersinn, bis sie fest sitzen.
3.
Danach leicht im Uhrzeigersinn drehen, um Spiel
zu erlauben.
4.
Während Sie die Wählscheiben in Position halten,
arretieren Sie sie, indem Sie die Feststellschraube
in der Mitte jeder Nocke festschrauben (5 mm In-
busschlüssel wird mit der Maschine geliefert).
5.
Bewegen Sie die Säge entlang der Schiene hin
und her, und stellen Sie sicher, dass sie reibungs-
los gleitet. Je nach Bedarf neu einstellen.
6.
Eine zukünftige Einstellung kann notwendig sein,
abhängig vom Gebrauch der Säge.
Splitterschutz
Die Führungsschiene verfügt einen Splitterschutz, der
vor dem ersten Einsatz zugeschnitten werden muss.
1.
Schiene mit den Schraubzwingen auf einem Ab-
fallholz befestigen.
2.
Führungsspiel auf der Schiene mit den beiden Ein-
stellschrauben (9) regeln.
3.
Tauchsäge auf ca. 6 mm Schnitttiefe einstellen.
4.
Säge auf das hintere Ende der Schiene aufsetzen.
5.
Maschine
Schnitttiefe herunterdrücken und den Splitter-
schutz in voller Länge in einem Arbeitsgang, ohne
abzusetzen, zuschneiden. Die Kante des Splitter-
schutzes entspricht nun exakt der Schnittkante
des Sägeblattes.
Sägen mit Schiene (Abb. A, B, E, M)
1.
Setzen Sie die Maschine in die Führungen der
Schiene.
2.
Schalten Sie die Maschine mit dem Ein-/Ausschal-
ter (8) ein.
3.
Drücken Sie den Tauchauslöser (3).
4.
Säge nach unten drücken, um die Sägetiefe zu er-
reichen.
Hinweis: Beim ersten Gebrauch wird die Gummilippe
abgesägt und gewährt dadurch Splitterschutz bis zum
Sägeblatt.
5.
Säge gleichmäßig nach vorne schieben.
www.scheppach.com
einschalten,
bis
zur
eingestellten
