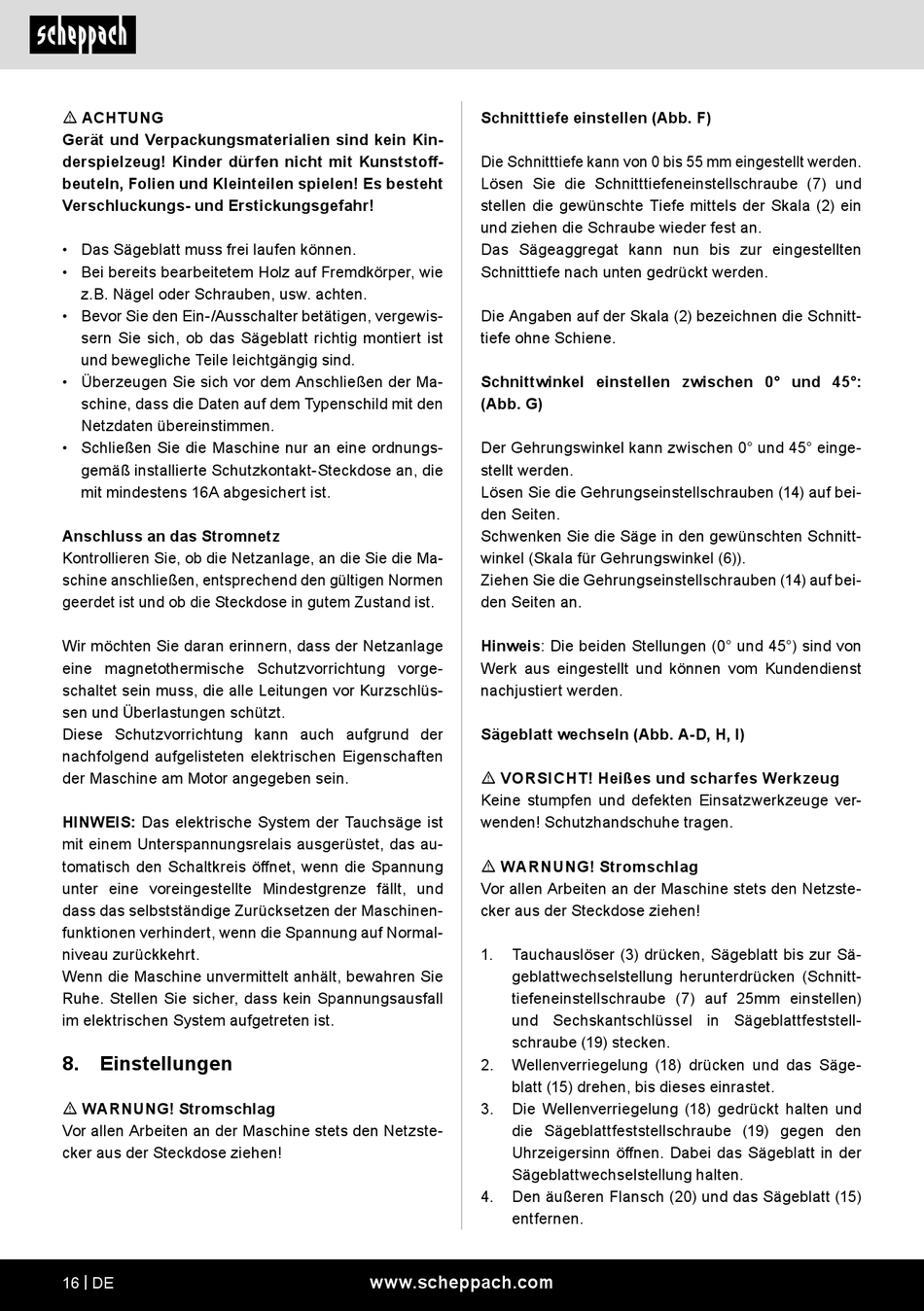

m ACHTUNG
Gerät und Verpackungsmaterialien sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunststoff-
beuteln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!
• Das Sägeblatt muss frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper, wie
z.B. Nägel oder Schrauben, usw. achten.
• Bevor Sie den Ein-/Ausschalter betätigen, vergewis-
sern Sie sich, ob das Sägeblatt richtig montiert ist
und bewegliche Teile leichtgängig sind.
• Überzeugen Sie sich vor dem Anschließen der Ma-
schine, dass die Daten auf dem Typenschild mit den
Netzdaten übereinstimmen.
• Schließen Sie die Maschine nur an eine ordnungs-
gemäß installierte Schutzkontakt-Steckdose an, die
mit mindestens 16A abgesichert ist.
Anschluss an das Stromnetz
Kontrollieren Sie, ob die Netzanlage, an die Sie die Ma-
schine anschließen, entsprechend den gültigen Normen
geerdet ist und ob die Steckdose in gutem Zustand ist.
Wir möchten Sie daran erinnern, dass der Netzanlage
eine magnetothermische Schutzvorrichtung vorge-
schaltet sein muss, die alle Leitungen vor Kurzschlüs-
sen und Überlastungen schützt.
Diese Schutzvorrichtung kann auch aufgrund der
nachfolgend aufgelisteten elektrischen Eigenschaften
der Maschine am Motor angegeben sein.
HINWEIS: Das elektrische System der Tauchsäge ist
mit einem Unterspannungsrelais ausgerüstet, das au-
tomatisch den Schaltkreis öffnet, wenn die Spannung
unter eine voreingestellte Mindestgrenze fällt, und
dass das selbstständige Zurücksetzen der Maschinen-
funktionen verhindert, wenn die Spannung auf Normal-
niveau zurückkehrt.
Wenn die Maschine unvermittelt anhält, bewahren Sie
Ruhe. Stellen Sie sicher, dass kein Spannungsausfall
im elektrischen System aufgetreten ist.
8. Einstellungen
m WARNUNG! Stromschlag
Vor allen Arbeiten an der Maschine stets den Netzste-
cker aus der Steckdose ziehen!
16 | DE
Schnitttiefe einstellen (Abb. F)
Die Schnitttiefe kann von 0 bis 55 mm eingestellt werden.
Lösen Sie die Schnitttiefeneinstellschraube (7) und
stellen die gewünschte Tiefe mittels der Skala (2) ein
und ziehen die Schraube wieder fest an.
Das Sägeaggregat kann nun bis zur eingestellten
Schnitttiefe nach unten gedrückt werden.
Die Angaben auf der Skala (2) bezeichnen die Schnitt-
tiefe ohne Schiene.
Schnittwinkel einstellen zwischen 0° und 45°:
(Abb. G)
Der Gehrungswinkel kann zwischen 0° und 45° einge-
stellt werden.
Lösen Sie die Gehrungseinstellschrauben (14) auf bei-
den Seiten.
Schwenken Sie die Säge in den gewünschten Schnitt-
winkel (Skala für Gehrungswinkel (6)).
Ziehen Sie die Gehrungseinstellschrauben (14) auf bei-
den Seiten an.
Hinweis: Die beiden Stellungen (0° und 45°) sind von
Werk aus eingestellt und können vom Kundendienst
nachjustiert werden.
Sägeblatt wechseln (Abb. A-D, H, I)
m VORSICHT! Heißes und scharfes Werkzeug
Keine stumpfen und defekten Einsatzwerkzeuge ver-
wenden! Schutzhandschuhe tragen.
m WARNUNG! Stromschlag
Vor allen Arbeiten an der Maschine stets den Netzste-
cker aus der Steckdose ziehen!
1.
Tauchauslöser (3) drücken, Sägeblatt bis zur Sä-
geblattwechselstellung herunterdrücken (Schnitt-
tiefeneinstellschraube (7) auf 25mm einstellen)
und Sechskantschlüssel in Sägeblattfeststell-
schraube (19) stecken.
2.
Wellenverriegelung (18) drücken und das Säge-
blatt (15) drehen, bis dieses einrastet.
3.
Die Wellenverriegelung (18) gedrückt halten und
die Sägeblattfeststellschraube (19) gegen den
Uhrzeigersinn öffnen. Dabei das Sägeblatt in der
Sägeblattwechselstellung halten.
4.
Den äußeren Flansch (20) und das Sägeblatt (15)
entfernen.
www.scheppach.com
