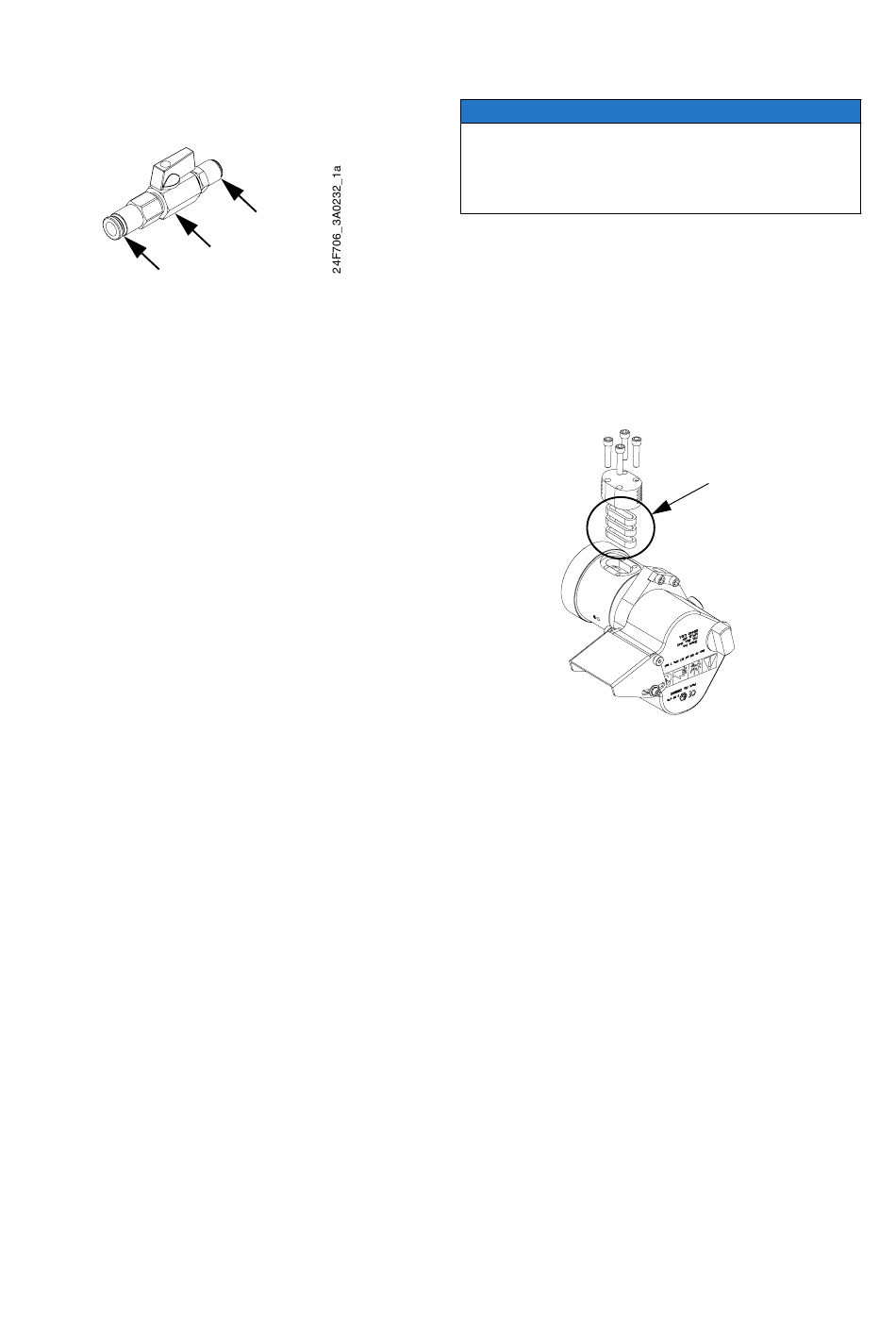

Luftabschaltung
Häcksler, 24F706
1103
Pos. Teile-Nr. Bezeichnung
1101 ---
KUGELVENTIL
1102 ---
FITTING, Rohr, Steckverbinder
1103 ---
ANSCHLUSS, 3/8" Rohr
--- Nicht einzeln erhältlich.
Umbau einer Gel-Spritzpistole
in eine Häcksel-Spritzpistole
für externe Mischung
HINWEIS: Die Gel-Spritzpistole für interne
Mischung kann nicht in eine Häcksel-Spritzpistole
umgebaut werden.
Für den Umbau Ihrer Gel-Spritzpistole für externe
Mischung in eine Häcksel-Spritzpistole, die
folgenden Sätze kaufen und montieren:
•
Adaptersatz für das Schneidwerkzeug für externe
Mischung, 24E422
•
Satz Luftventil Abzug, 24E425
•
Baugruppe Schneidwerkzeug, 24E512
Zur Fertigstellung des Umbaus von einer
Gel-Spritzpistole für externe Mischung in eine
Häcksel-Spritzpistole, die Drosseleinheit für den
Katalysator (153) von der Pistole abnehmen. Siehe
Gel-Spritzpistole für externe Mischung, 258840
auf Seite 34.
Öl für den Luftmotor
202659, 16 oz.
Materialsicherheitsdatenblätter stehen unter
www.graco.com zur Verfügung.
Klingenpatronen
Packung mit 5 Patronen
•
Patrone mit 4 Klingen - 24E448
•
Patrone mit 6 Klingen - 24F602
•
Patrone mit 8 Klingen - 24E449
3A1576G
1102
1101
Menge
Schalldämpfer des Luftmotors
Um einen unerwünschten Betrieb zu vermeiden,
die Teile des Luftmotors (602) nicht zerlegen,
außer dem Schalldämpfer des Luftmotors wie
nachfolgend abgebildet.
Satz 24H280 (Packung mit 3)
Wenn die Drehzahl des Schneidwerkzeugs oder die
Glasfaserausgabe deutlich abgenommen hat, ist evtl.
1
der Schalldämpfer des Luftmotors verstopft. Den
1
vorhandenen Schalldämpfer abnehmen um zu
1
kontrollieren, ob er verschmutzt ist und ihn bei
Bedarf austauschen.
Werkzeuge
Sechskantschlüssel
für Spritzpistolen, 24F007
Enthält:
•
Einen 3/32" Sechskantschlüssel
•
Einen 9/64" Sechskantschlüssel
Sechskantschlüssel für das
Schneidwerkzeug, 24F008
Enthält:
•
Einen 3/32" Sechskantschlüssel
•
Einen 9/64" Sechskantschlüssel
•
Einen 3/16" Sechskantschlüssel
HINWEIS
258900_3A0232_3k
Zubehör
49
