Wartung
Materialnadelsatz austauschen
HINWEIS: Die Materialnadelsätze sind die zwei
seitlichen Nadeln (105) an der Rückseite der
Spritzpistole. Siehe Seite 34.
1. Die Vorgehensweise zur Druckentlastung
durchführen, Seite 22.
2. Die vier Schrauben (113) lösen und anschließend
die Baugruppe Abzugsklemme (111) abnehmen.
Siehe Seite 34.
3. Mit einem langen Steckschlüsseleinsatz 1/2"
die Materialnadelsätze lösen und ausbauen.
4. Neue Materialnadelsätze einbauen.
5. Sicherstellen, dass die Schlüsselflächen des
Nadelsatzes aufeinander ausgerichtet sind.
6. Die Baugruppe Abzugsklemme an der
Spritzpistole installieren und anschließend
das Anpassungsverfahren Abzugsklemme
auf Seite 18 durchführen.
HINWEIS
Darauf achten, dass die Baugruppe
Abzugsklemme nicht zu fest angezogen wird,
da dies zu einem Verklemmen der Materialnadeln
führt und die Materialnadeln dann nicht
ordnungsgemäß funktionieren.
Zentralnadelsatz austauschen
1. Die Vorgehensweise zur Druckentlastung
durchführen, Seite 22.
2. Die vier Schrauben (113) lösen und anschließend
die Baugruppe Abzugsklemme (111) abnehmen.
Siehe Seite 34.
3. Mit einem langen Steckschlüsseleinsatz 7/32"
den Halter (108) lösen und anschließend die
Nadel (106), die Feder (107) und den O-Ring (110)
herausnehmen.
4. Einen neuen O-Ring einsetzen. Kontrollieren, ob die
Nadel sauber ist, bevor sie eingebaut wird. Eine
großzügige Menge Schmiermittel verwenden.
5. Den Halter an der Rückseite der Packung mit einer
großzügigen Menge Schmiermittel einbauen.
28

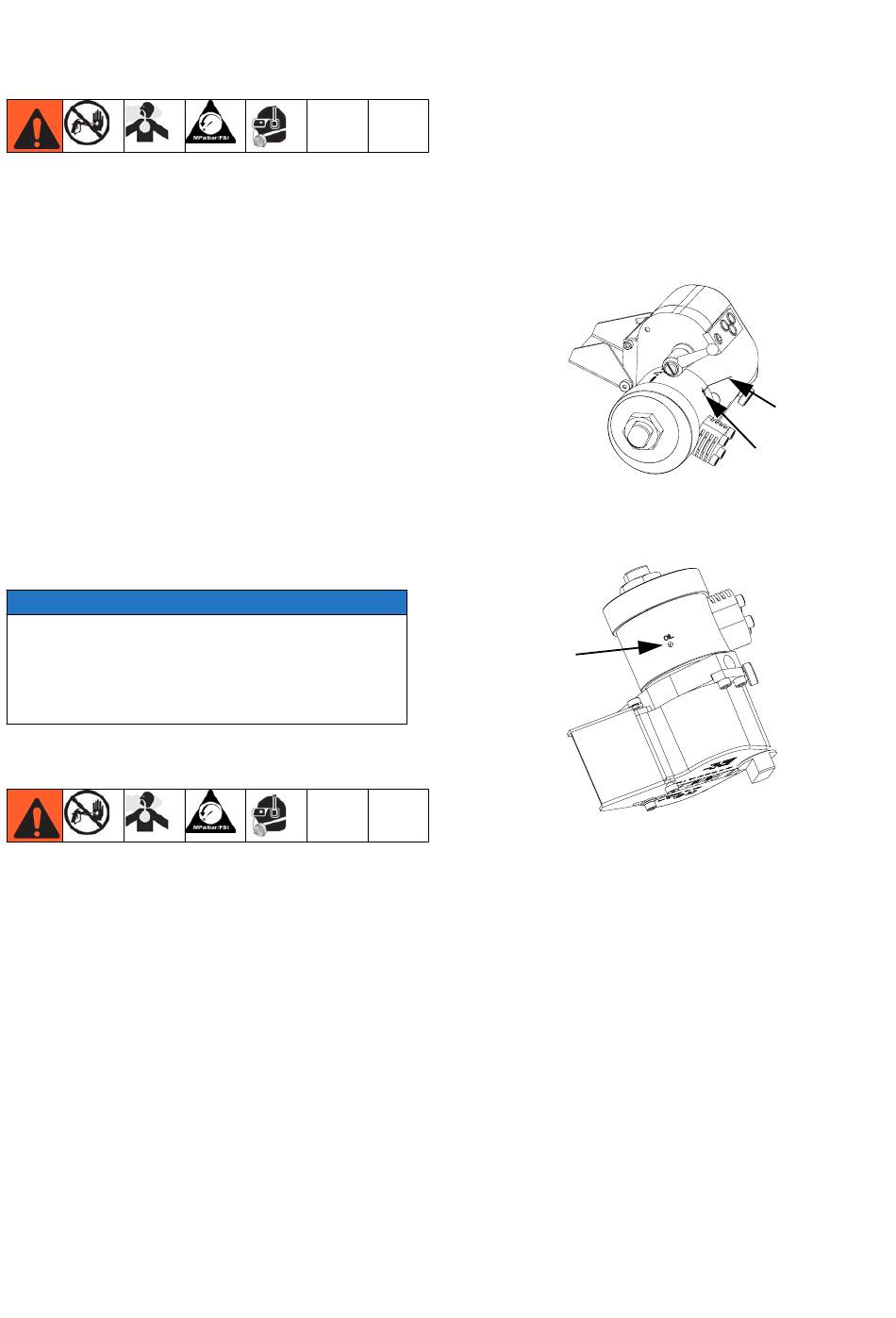

Ölen des Luftmotors
1. Die Vorgehensweise zur Druckentlastung
durchführen.
2. Die Abzugssperre verriegeln.
3. Den Drehzahlregler drehen, bis die
Ölstandsmarkierung auf die Markierung an
der rückseitigen Platte des Schneidwerkzeugs
ausgerichtet ist.
4. 3-4 Tropfen Luftmotoröl, Graco-Teilenummer 202659,
in die Öleinfüllbohrung am Luftmotor einfüllen.
3A1576G
