3
Installation
3.1.2
Montage am Heizkessel
Bei Heizkesseln, die mit Energie-Management-System EMS ausgestattet sind, ist die
Montage direkt am Heizkessel möglich.
Der Außentemperaturfühler für eine witterungsgeführte Regelung wird nicht standardmä-
ßig mitgeliefert, kann aber als Zubehör bestellt werden.
3.2
Arten der Installation
Die Bedieneinheit kann auf drei verschiedene Arten installiert werden:
– Als alleinige Bedieneinheit im System (Werkseinstellung): Die Bedieneinheit wird in
einem Wohnraum (Referenzraum) oder am Heizkessel montiert.
Beispiel: Einfamilienhaus mit einem Heizkreis.
– Als alleinige Bedieneinheit in einer Heizungsanlage mit zwei oder mehr Heizkreisen
(Bild 2, 1).
Beispiele: Fußbodenheizung in einer Etage, Heizkörper in der anderen oder eine Woh-
nung in Kombination mit einer separaten Wohneinheit oder einem Praxisraum.
– In Verbindung mit einer Fernbedienung (z. B. RC20/RC20RF, Bild 2, 2). In diesem Fall
handelt es sich immer um zwei getrennte Heizkreise. Fernbedienungen können bei
Heizkesseln mit UBA1.x nicht eingesetzt werden.
Beispiele: Fußbodenheizung in einer Etage, Heizkörper in der anderen oder eine Woh-
nung in Kombination mit einer separaten Wohneinheit oder einem Praxisraum.

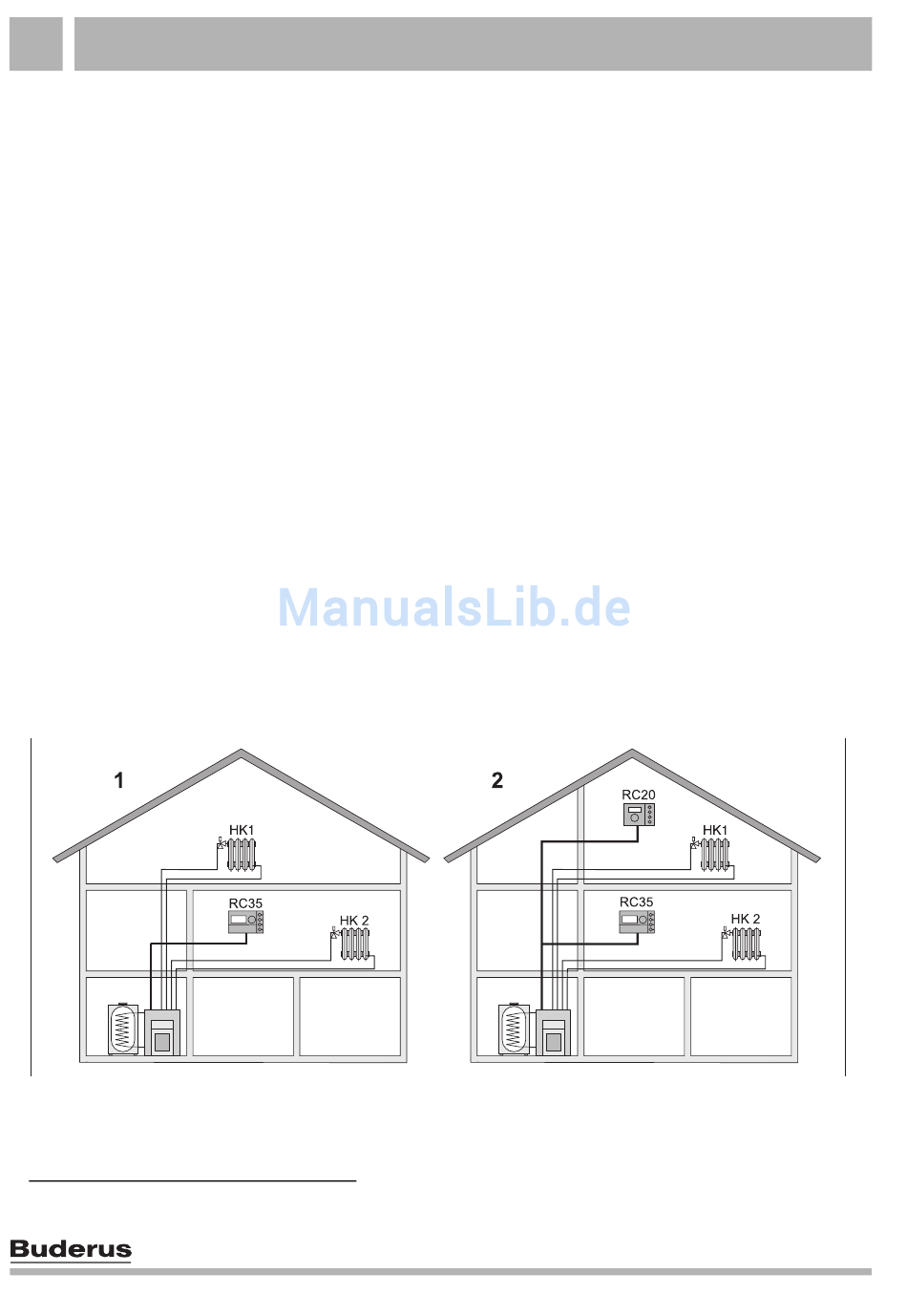

Bild 2
Möglichkeiten für eine Heizungsanlage mit zwei Heizkreisen
Beide Heizkreise werden von einer Bedieneinheit geregelt.
1
Jeder Heizkreis ist mit einer eigenen Bedieneinheit/Fernbedienung ausgestattet.
2
1. Bei Heizkesseln mit UBA1.x und DBA nicht möglich.
10
