5 MONTAGE DER VORRICHTUNG
Sie finden die folgenden Elemente wie in Abbildung 1 dargestellt: die Hubsäule, die Haupteinheit, die Ver-
bindungsstange der Einheit, den Netzadapter und die Basis.
Zuerst führen Sie die Hubsäule in die dafür vorgesehene Öffnung in der Basis ein und befestigen sie mit
einer Mutter.
Hinweis: Der Hubknopf befindet sich auf der rechten Seite.
Halten Sie die Halteschraube fest, während Sie gleichzeitig die Hubführung festschrauben. Entfernen Sie
dann die Schrauben der Verbindungsstange der Haupteinheit und setzen Sie sie mit den Löchern nach
unten in die Montageöffnung an der Unterseite der Haupteinheit ein. Verbinden Sie die Verbindungs-
stange der Haupteinheit mit der Grundplatte der Haupteinheit unter Verwendung der zuvor entfernten
Sechskantschraube und ziehen Sie sie fest.
Setzen Sie dann die Haupteinheit mit der Verbindungsstange in die Montageöffnung der Hubsäule ein und
ziehen Sie den festen Knopf fest, nachdem Sie ihn gerade ausgerichtet haben. Stellen Sie die drei Nivellier-
füße unter der Basis so ein, dass sich die Libelle an der Vorderseite des Geräts in der Mitte des schwarzen
Kreises befindet. Entfernen Sie die Schutzabdeckung unter dem Deckel des Geräts, schließen Sie das Gerät
an das Stromnetz an und schalten Sie den Viskosimeter ein. Überprüfen Sie anhand von Abbildung 2, ob
die Montage korrekt ist.
Abbildung 3 zeigt die Spindeln L1 ... L4 und den mit der Maschine gelieferten Spindelschutzrahmen.
Spindelschutzrahmen
Verstellbare Füße
Hauptgerät
Verbindungsstange
der Einheit
Schraube
M4 x 2
Hebelgriff
Schraube
Grundlage
Unterlegscheibe Ø 12
Mutter M12
Befestigungsschraube
Hubsäule

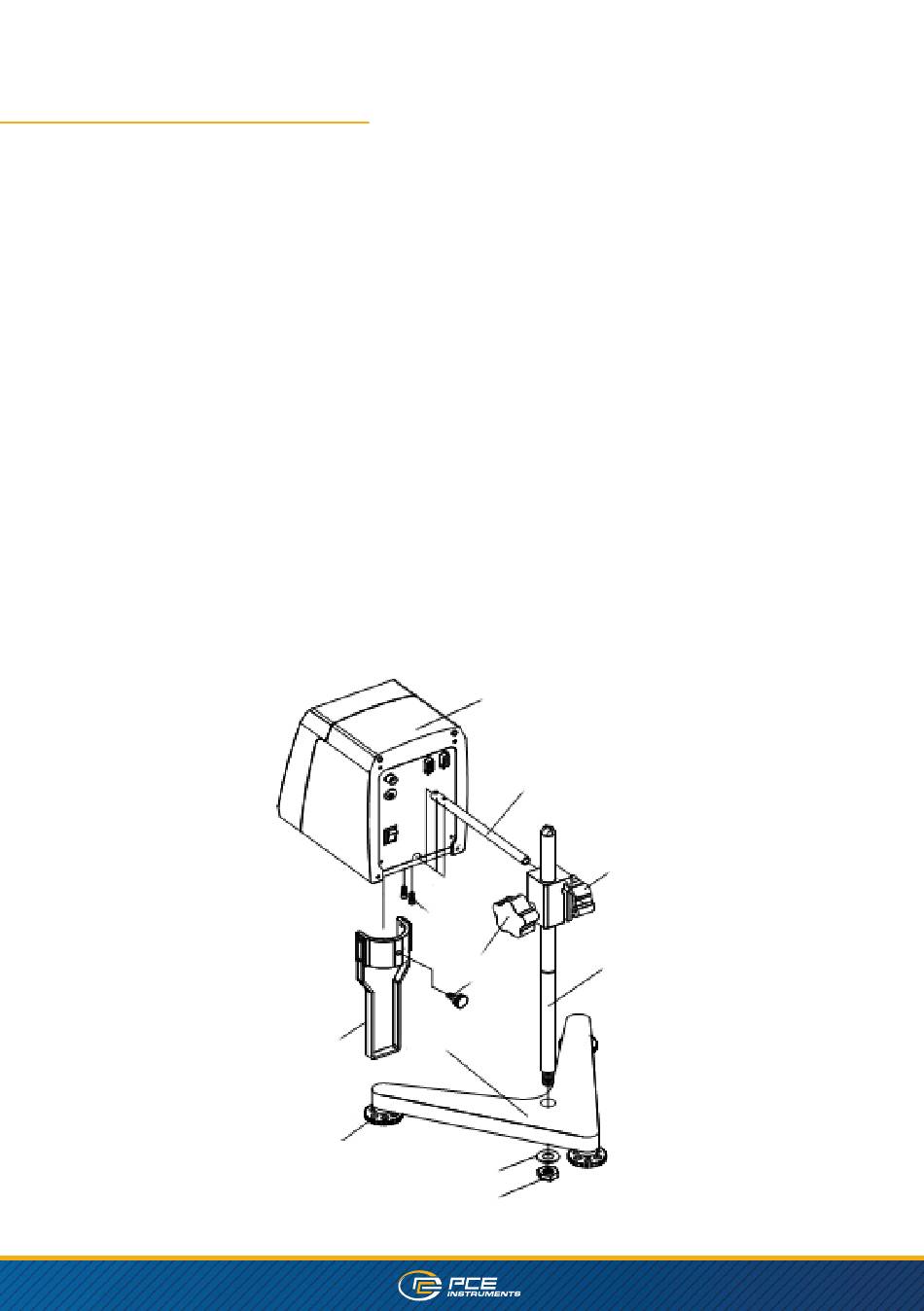

Abbildung 1
