6.2

Montage der Sensoren

Stellen Sie sicher, dass die Rohroberfläche, an denen die Sensoren montiert werden sollen,
sauber und glatt ist. Es sollte sich auch kein Rost oder lose Farbe darauf befinden. Wählen Sie
einen geeigneten Abschnitt aus und vergessen Sie nicht, das Koppelgel aufzutragen. Bringen Sie
das Koppelgel in der Mitte der Stirnfläche jedes Sensors sowie auf der Rohroberfläche auf.
Stellen Sie sicher, dass sich keine Luftblasen zwischen den Sensoren und der Rohrwand
befinden und befestigen Sie dann die Sensoren mit den mitgelieferten Rohrschellen am Rohr und
ziehen diese sicher fest.
Hinweis:

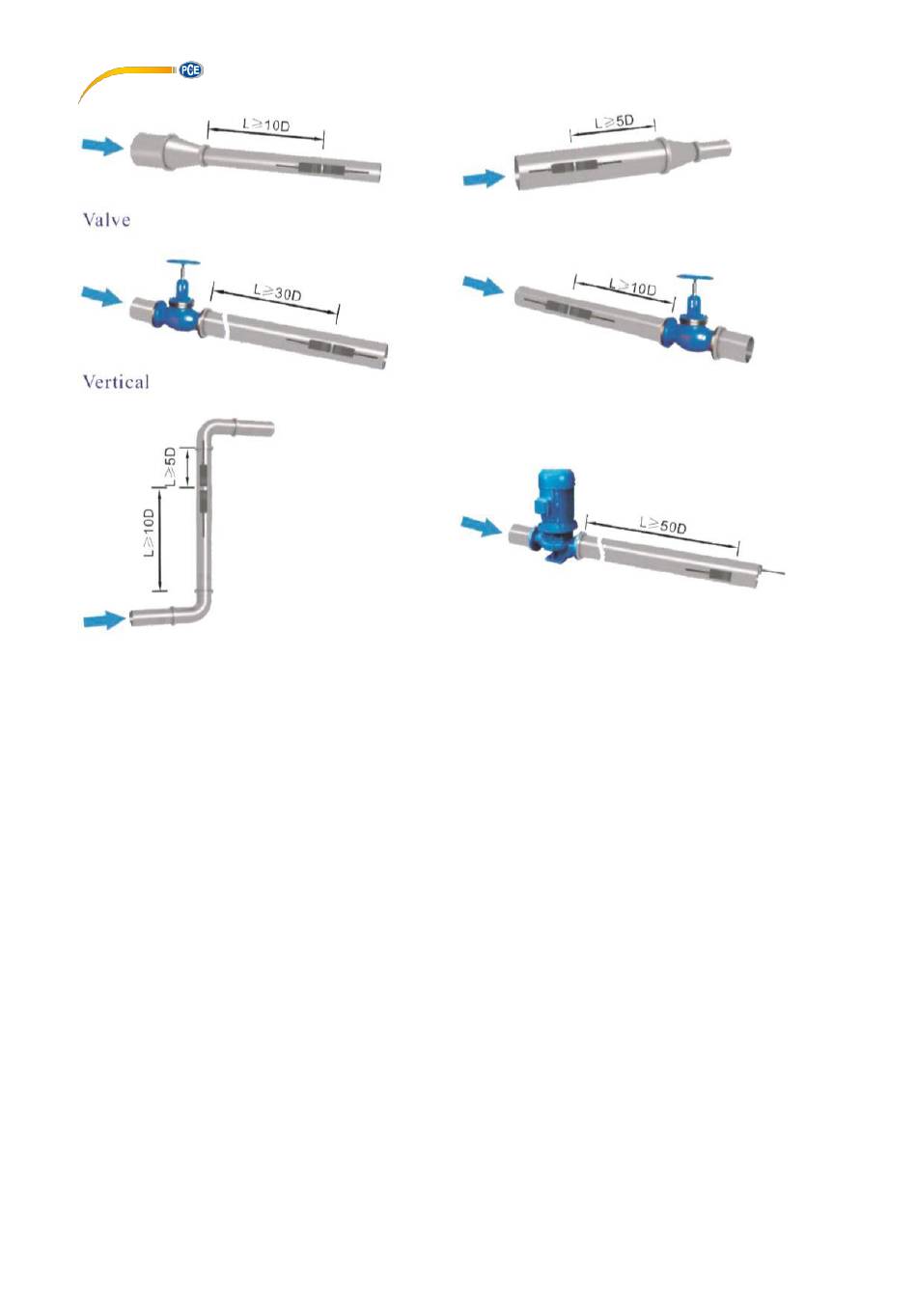

Die beiden Sensoren sollten seitlich, mittig an horizontalen Rohren montiert werden. Stellen Sie
sicher, dass die Montagerichtung der Sensoren parallel zur Strömung verläuft. Wenn die
Sensoren aufgrund der begrenzten örtlichen Installationsbedingungen nicht horizontal
symmetrisch montiert werden können, kann es erforderlich sein, die Sensoren an einer Stelle zu
montieren, an der das Rohr immer mit Flüssigkeit gefüllt ist.
6.2.1

Abstand der Sensoren

Der Abstand zwischen den Enden der beiden Sensoren kann in M14 (Menü 14) nachgeschaut
werden. Überprüfen Sie nach Eingabe der erforderlichen Parameter die in Fenster M14
angezeigten Daten und passen Sie den Abstand zwischen den Sensoren entsprechend der
Daten an.
