5.2 L0-Spindel (optional)
Die L0-Spindel besteht aus einer festen Hülse, der Spindel selbst und einem Prüfzylinder. Ihre Struktur ist
in Abbildung 4 dargestellt. Diese Komponente kann nur verwendet werden, wenn die L0-Spindel gemes-
sen wird, und ist für andere Spindelprüfungen nicht geeignet.
Die Installation der Spindel L0 erfolgt wie in Abbildung 5 dargestellt. Drehen Sie zunächst die Spindel L0 im
Uhrzeigersinn an der Spindelverbindungsschraube (Universalgelenk).
Führen Sie die Spannhülse von unten in den Zylinder des unteren Deckels der Einheit ein. Achten Sie dar-
auf, die Spindel L0 nicht zu berühren, und ziehen Sie sie mit der Spannschraube der Hülse fest.
Geben Sie 22 ml Probe in den Probenbehälter.
Führen Sie das Probenröhrchen langsam in die Spindel ein und befestigen Sie es mit der Klammer und der
Feststellschraube. Alle installierten Teile der Spindel L0 sind in Abbildung 6 dargestellt. Überprüfen Sie die
Temperatur der Flüssigkeit und stellen Sie die Höhe ein.
Hinweis: Achten Sie bei Verwendung der Spindel L0 darauf, dass sich immer Flüssigkeit im Probenröhr-
chen befindet. Entfernen Sie bei Verwendung der Spindel L0 den Spindelschutzrahmen (siehe Abbildung 3)
und setzen Sie stattdessen die Montagehalterung für die Spindel L0 ein.
Beachten Sie, dass bei Verwendung der Spindel L0 keine Leerlaufdrehung ohne Flüssigkeitsfüllung zu-
lässig ist. Bei Verwendung der Spindel L0 ist kein Spindelschutzrahmen erforderlich.

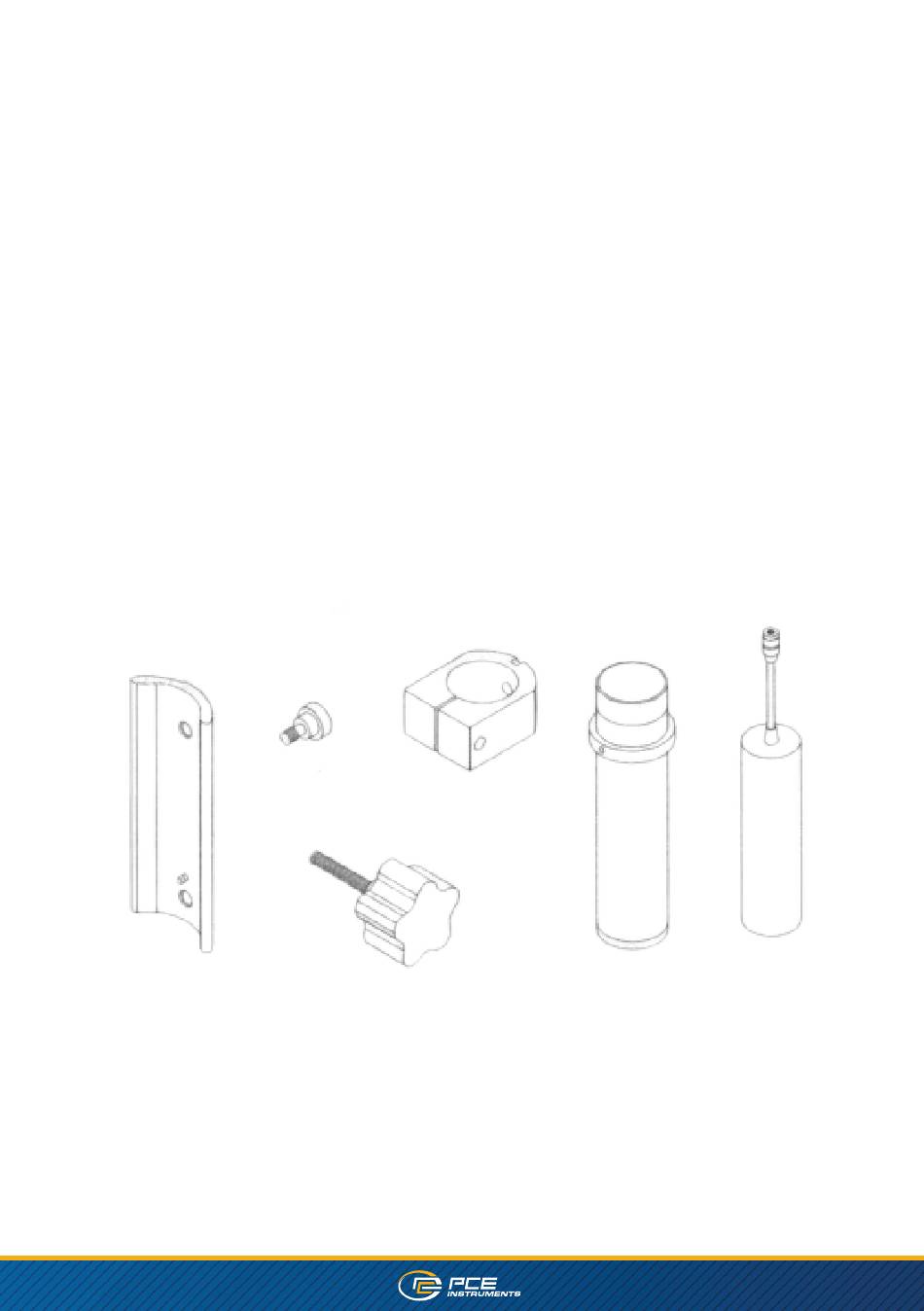

Schraube
Klemm-
halterung
Probenröhrchen
Spindel L0
Montagehalterung
Klemmschraube der
Klemme
Abbildung 4
