6.2 Verfahren
Drücken Sie die Taste „S/V", wählen Sie die Spindelnummer und die entsprechende Drehzahl und drücken
Sie die Taste „RUN", um den Test zu starten. Der Testbildschirm ist in Abbildung 10 dargestellt.
»
S L2#
Nummer der für die Prüfung ausgewählten Spindel.
»
V 60.0 RPM
Für den Test gewählte Geschwindigkeit.
»
ŋ 300.00 cP
Wert der bei der Prüfung ermittelten Viskosität.
»
60.0%
Wert des Drehmoments in % bei der aktuellen Rotordrehzahl.
»
25.5 ºC
Temperaturwert, der bei der Prüfung des Temperatursensors ermittelt wurde.
»
05:00
Tatsächlicher Beginn des 5-minütigen Viskositätstests
(diese Zeit wird nur angezeigt, wenn das Viskosimeter den Test gestartet hat).
Nach dem Start der Messung muss gewartet werden, bis sich das Gerät 4 bis 6 Mal gedreht hat. Nachdem
sich das Gerät 4 bis 6 Mal gedreht hat, wird zunächst der „%"-Wert in der unteren Zeile betrachtet. Dieser
Wert sollte nur zwischen 10 und 90 % liegen.
Nur wenn er innerhalb dieser Prozentsätze liegt, ist er gültig und sein Viskositätswert kann an dieser Stelle
abgelesen werden. Liegt der Prozentwert „%" unter 10 % oder über 90 %, ist die aktuelle Bereichswahl
falsch und es muss ein anderer Messbereich gewählt werden. Die spezifische Funktionsweise ist wie folgt:
Wenn der „%"-Wert unter 10 % liegt, weil der gewählte Bereich zu groß ist, müssen Sie den Bereich ver-
ringern, die Geschwindigkeit erhöhen oder den Rotor durch einen größeren ersetzen; wenn der „%"-Wert
über 90 % liegt, müssen Sie den Bereich erhöhen, die Geschwindigkeit verringern oder den Rotor durch
einen kleineren ersetzen. Dieses Instrument verfügt über eine Alarmfunktion bei Überschreitung des Be-
reichs. Wenn der Drehmomentwert über 95 % liegt, wird der Viskositätswert als „EEEEEE" angezeigt und
ein akustischer Alarm ausgelöst. In diesem Fall muss für die Prüfung auf einen höheren Viskositätsbereich
umgestellt werden.
Zur Messung der Viskosität einer unbekannten Probe muss zunächst die Viskosität der Probe geschätzt
werden, bevor die entsprechende Kombination aus Spindel und Drehzahl ausgewählt wird. Wenn es
schwierig ist, die ungefähre Viskosität der Probe zu schätzen, sollte angenommen werden, dass die Probe
eine hohe Viskosität hat, bevor mit kleinen bis großen Spindeln (Kubikmeter) und niedriger bis hoher Dreh-
zahl gemessen wird.
Das Prinzip der Viskositätsmessung ist wie folgt: kleine Spindel (Kubikmeter) und niedrige Drehzahl für
eine Flüssigkeit mit hoher Viskosität; große Spindel (Kubikmeter) und hohe Drehzahl für eine Flüssigkeit
mit niedriger Viskosität.

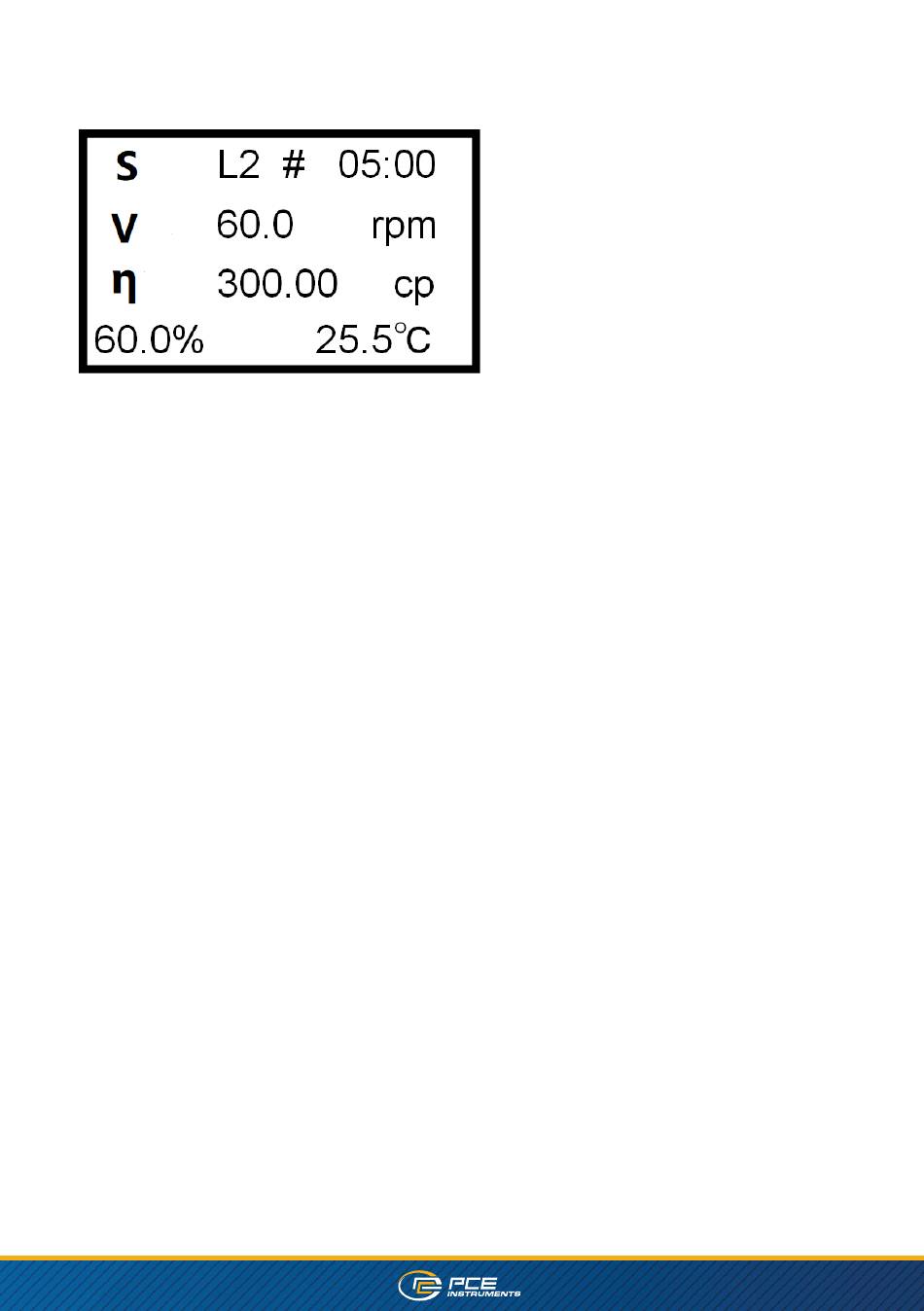

Abbildung 10
