Eingangsdaten
Eingangssignalbereich (Unter- / Überbe-
reich)
Funktionsbereich Eingangssignal
Transmitterspeisespannung
Ausgangsdaten
Ausgangssignalbereich (Unter- / Überlast-
bereich)
Funktionsbereich Ausgangssignal
Übertragungsverhalten
Sprungantwort (10 ... 90 %)
Bürde
übertragbare Kommunikationsprotokolle
Genauigkeiten
Übertragungsfehler max. (0 ... 20,5 mA)
Temperaturkoeffizient
Galvanische Trennung
Versorgung zu Eingang / Ausgang
Eingang zu Ausgang
Ausführliche Technische Daten siehe Betriebsanleitung

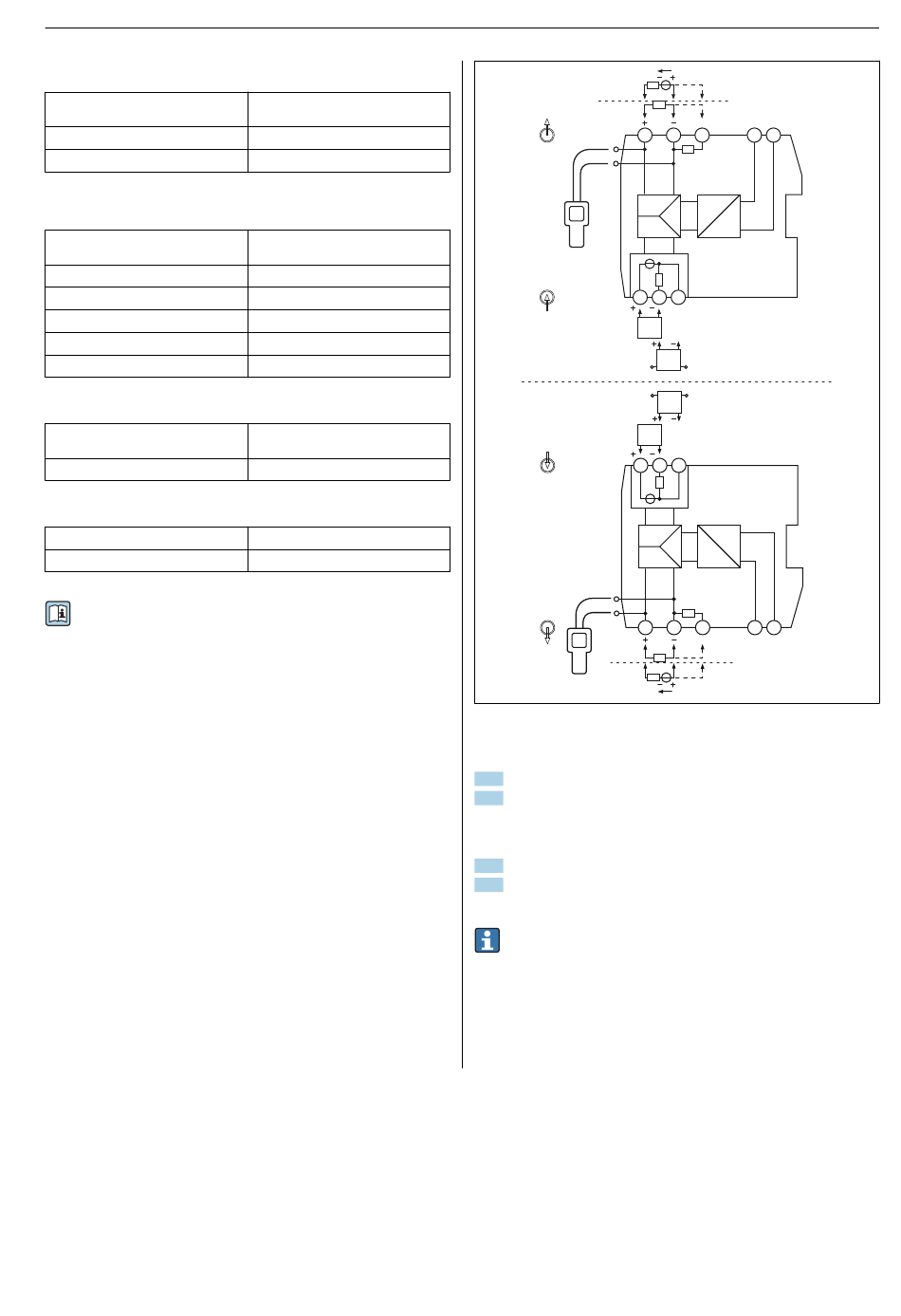

Verdrahtung auf einen Blick
Endress+Hauser
0 ... 22 mA
0/4 ... 20 mA
≥ 16,5 V / (20 mA)
0 ... 22 mA
0/4 ... 20 mA
1:1 zum Eingangssignal
≤ 1 ms
≤ 500 Ω (für den Aktivbetrieb)
HART
< 0,1 % / vom Messbereichsendwert (< 20
µA)
< 0,01 % /K
Prüfspannung: 3 000 V 50 Hz, 1 min
AC
Prüfspannung: 1 500 V 50 Hz, 1 min
AC
Out
3.1
Ch1
HART
4.1 4.2 4.3
In
2-W
2-W
In
4.1 4.2 4.3
Ch1
3.1
Out
HART
 2 Klemmenbelegung, oben: Versorgung oben; unten: Versorgung unten (Option)
Anschluss für Betrieb mit aktivem Ausgang:
1. + mit 3.1 verbinden.
2. - mit 3.2 verbinden
 Die Umschaltung der Betriebsart erfolgt automatisch.
Anschluss für Betrieb mit passivem Ausgang:
1. + mit 3.2 verbinden.
2. - mit 3.1 verbinden
 Die Umschaltung der Betriebsart erfolgt automatisch.
An den HART-Anschlussbuchsen können HART-Kommunikatoren ange-
schlossen werden. Auf eine ausreichende externe Bürde (≥ 230 Ω) im
Ausgangsstromkreis ist zu achten. Bei nicht ausreichender externer Bürde
kann ein interner 250 Ω Kommunikationswiderstand zur Nutzung der
HART-Anschlussbuchsen über die alternative Klemmenbelegung
(Anschlussklemme 3.3) in die Messschleife hinzugefügt werden.
Anschluss Versorgungsspannung
Die Spannungsversorgung erfolgt über die Anschlussklemmen 1.1 und 1.2.
KA01509K
Output passive
24..230V
AC/DC
Ch1 Output active L/+ N/-
3.2 3.3 1.1 1.2
HART
4-W
4-W
HART
1 . 1 1 . 2
3.2 3.3 1.1 1.2
Ch1 Output active 24..230V
AC/DC
L/+ N/-
Output passive
