MONTAGEANLEITUNG
tempLED RayProof V3 Serie
Elektrischer Anschluss

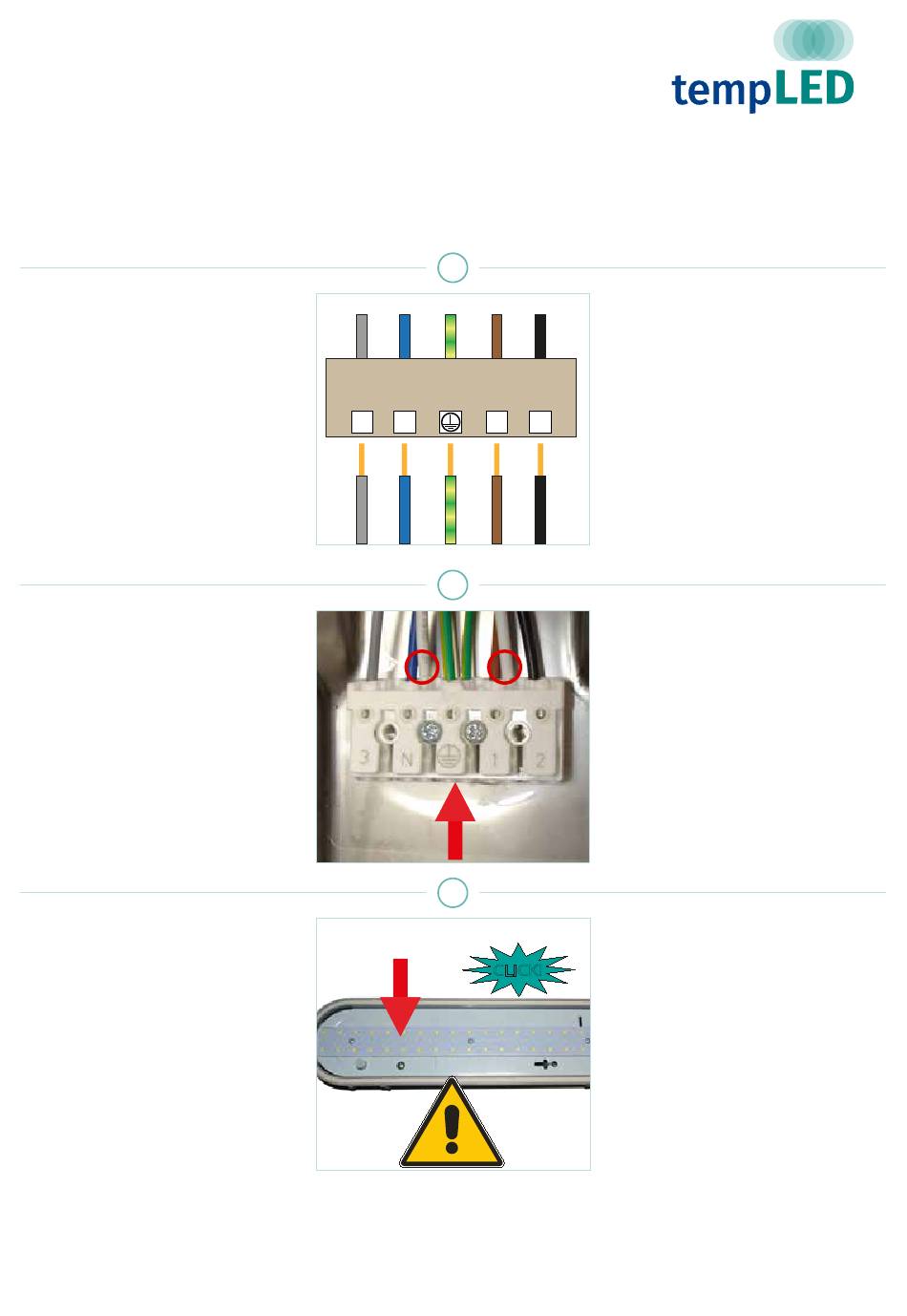

Schritt 12b:
Klemmblockbelegung
bei Leuchten mit DALI-Dimmung
Verbinden Sie das Netzkabel mit dem
Klemmenblock gemäß der Beschriftung
auf dem Klemmenblock:
Phase [1] - braun
Schutzleiter (Erdung) - gelb/grün
Neutralleiter [N] - blau
DALI [2] - schwarz
DALI [3] - grau
Schritt 13:
Netzkabel verbinden
Netzeingangsterminal = Netzteilan-
schlussseite (weiße Zuleitungen)!
Drücken Sie den entsprechenden He-
bel am Klemmblock herunter, stecken
Sie die Kabelader bis zum Anschlag ein
und lassen den Hebel wieder los.
Prüfen Sie anschließend den festen
Sitz der Kabelader.
Wiederholen Sie die Schritte für alle
notwendigen Kabeladern.
Schritt 14:
LED-Lichtfeld einbauen
Setzen Sie das LED-Lichtfeld wieder
zurück in das graue Gehäuseunterteil,
bis die beiden Halteklammernpaare
links und rechts einrasten und das
LED-Lichtfeld fest sitzt.
Achtung! Achten Sie darauf, dass
weder Kabel noch Fangbänder einge-
klemmt werden.
Durchgangsverdrahtung / through-wiring
3
© tempLED GmbH | Kaiserreich Straße 4
info@tempLED.de | www.tempLED.de
12
N 1 2
13
14
CLICK!
| 83088 Kiefersfelden
| WEEE-Reg.-Nr.: DE 26163456
V.01/2024
INSTALLATION GUIDE
tempLED RayProof V3 series
Electric power connection
Step 12b:
Terminal block wiring
for luminaires with DALI dimming
Connect the power cable to the termi-
nal block according to the labeling on
the terminal block:
Power conductor [1] - brown
Protective conductor - yellow/green
Neutral conductor [N] - blue
DALI [2] - black
DALI [3] - grey
Step 13:
Power connection
Mains input terminal = power supply
connection side (white feed lines)!
Push down the respective lever on the
terminal block, insert the cable wire
fully and release the lever again.
Check if the cable wire is seated se-
curely.
Repeat the steps for all cable wires.
Step 14:
Re-inserting the LED light field
Re-insert the LED light field into the
grey housing bottom until the two pairs
of retaining clips on the left and on the
right engage and the LED light field is
secured.
Caution! Be sure not to pinch cables or
catch straps.
| Deutschland
