Externer Dali - Anschluss - Templed Raybeam Pro V2 Montageanleitung

Externer DALI - Anschluss

Wichtiger Hinweis 1
Die Umrüstung auf externe DALI/DA-
LI-2-Steuerung mit 5-poligem Zulei-
tungskabel ist NUR durch die tempLED
GmbH bei GLEICHZEITIGER Bestel-
lung mit der RayBeam Pro V2 möglich.
Die passende Artikelnummmer ist die
312903.
Wichtiger Hinweis 2
Bei Umrüstung auf externe DALI/DA-
LI-2-Steuerung entfällt die Nutzung des
internen Zhaga-18-Steckplatzes.

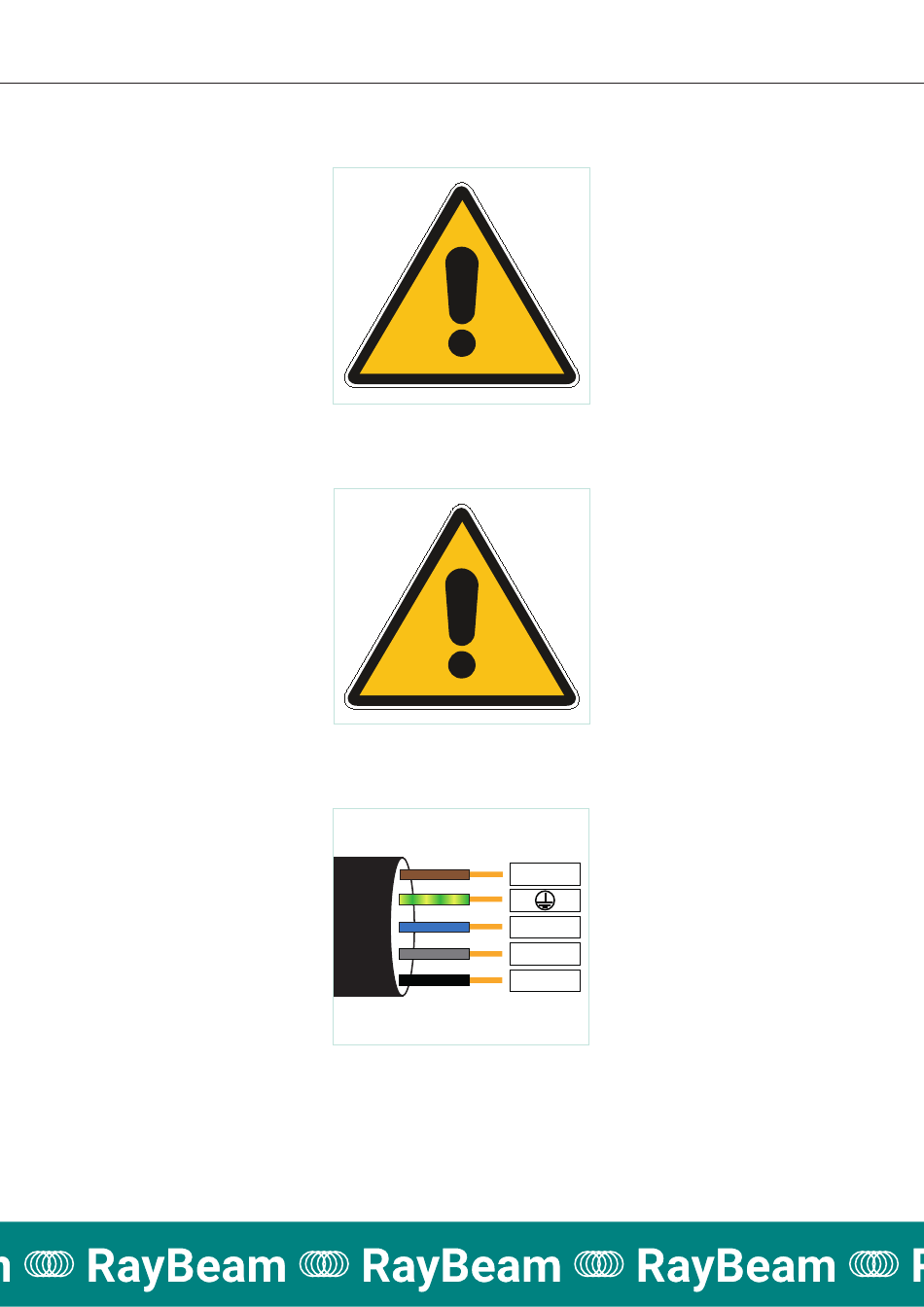

DALI-Netzteil anschließen
Die Adernbelegung des neuen 5-poli-
gen Kombikabels lautet wie folgt:
Phase [L] - braun
Schutzleiter (Erdung) - gelb/grün
Neutralleiter [N] - blau
DALI - grau
DALI - schwarz
External DALI connection
Important notice 1
Upgrading to external DALI/DALI-2
control with 5-pin supply cable is ONLY
possible by tempLED GmbH if ordered
at the same time as the RayTrack Pro
V2.
The matching article number is 312903.
Important notice 2
When converting to external DALI/
DALI-2 control, the internal Zhaga 18
slot is no longer required.
Connect DALI driver
The wiring of the new 5-pin combi
L
cable is as follows:
Power conductor [L] - brown
Protective conductor - yellow/green
N
Neutral conductor [N] - blue
DALI
DALI - grey
DALI
DALI - black
7
