tempLED RayProof V3 Montageanleitung Seite 3

MONTAGEANLEITUNG
tempLED RayProof V3 Serie
Wand- / Deckenmontage

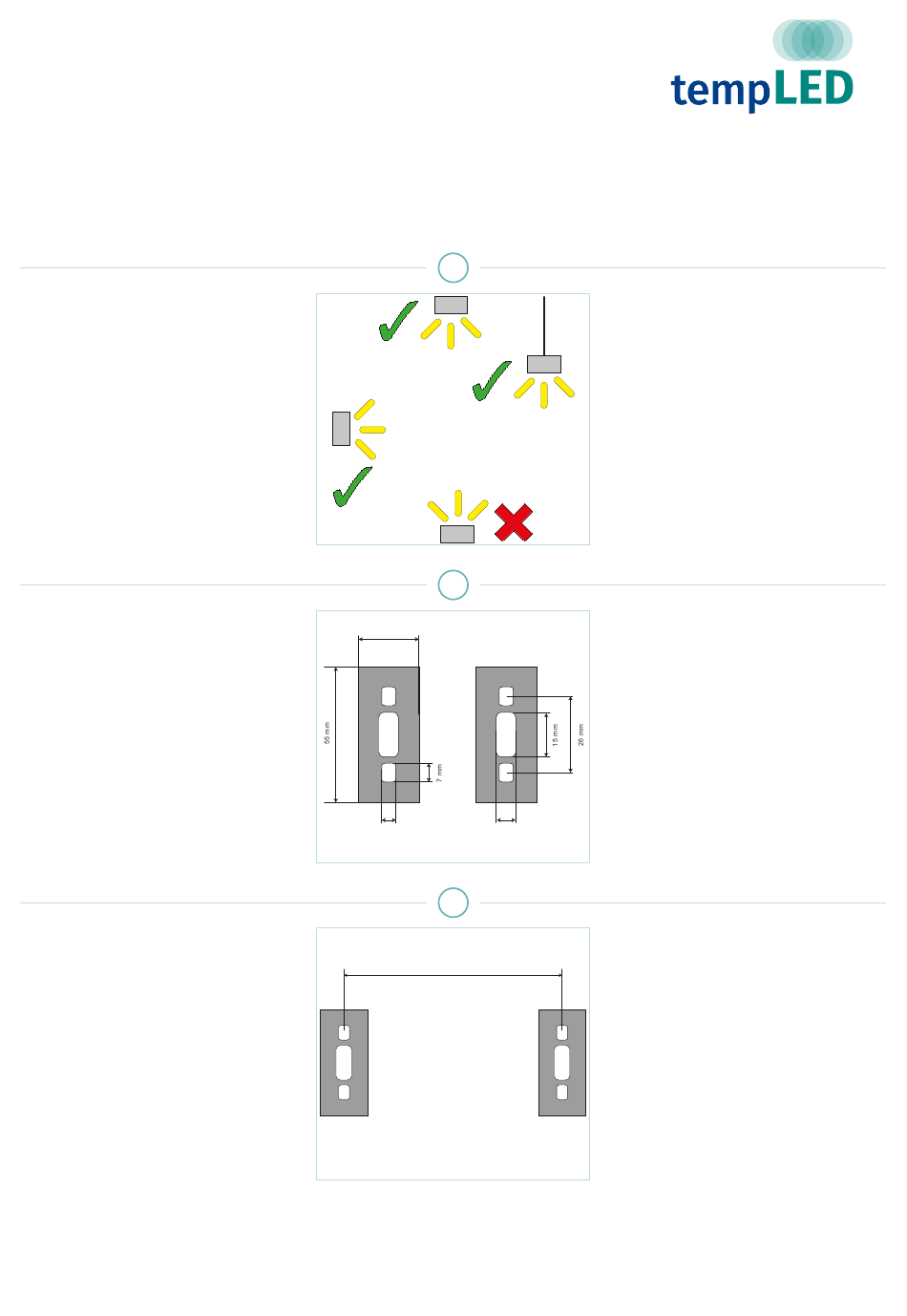

Schritt 1:
Zulässige Einbaulagen beachten
Bitte beachten Sie die zulässigen
Einbaulagen für die tempLED RayPro-
of V3. Diese sind auf dem Bild rechts
dargestellt.
Schritt 2:
Anzeichnen der Bohrlöcher
Zeichnen Sie die Bohrlöcher an der
Oberfläche des Montageortes an.
Nehmen Sie dazu die nebenstehende
Masszeichnung zur Hilfe.
Schritt 3:
Abstand der Wandhalter
Der Abstand der beiden Wandhalter
zueinander beträgt:
Bei der Leuchtenbaulänge 655 mm:
360 mm.
Bei der Leuchtenbaulänge 1.220 mm:
850 mm.
Bei der Leuchtenbaulänge 1.560 mm:
1.200 mm.
Bei der Leuchtenbaulänge 1.860 mm:
985 mm.
14 mm
4 mm
========================================
© tempLED GmbH | Kaiserreich Straße 4
info@tempLED.de | www.tempLED.de
1
2
6 mm
3
360 mm / 850 mm / 1.200 mm / 985 mm
Wandhalterabstand:
bei Leuchtenbaulänge 655 mm:
360 mm
bei Leuchtenbaulänge 1.220 mm:
850 mm
bei Leuchtenbaulänge 1.560 mm:
1.200 mm
bei Leuchtenbaulänge 1.860 mm:
985 mm
Distance between wall mounting brackets:
for luminaire housing length 655 mm:
360 mm
for luminaire housing length 1,220 mm
850 mm
for luminaire housing length 1,560 mm:
1,200 mm
for luminaire housing length: 1,860 mm:
985 mm
| 83088 Kiefersfelden
| WEEE-Reg.-Nr.: DE 26163456
V.01/2024
INSTALLATION GUIDE
tempLED RayProof V3 series
Surface mounting
Step 1:
Observe permitted installation positions
Please note the permissible installation
positions for the tempLED RayProof
V3. These are shown in the picture on
the left.
Step 2:
Marking the drill holes
Mark the drill holes on the surface of
the mounting location. Please use the
measurement drawing on the left.
Step 3:
Distance between the wall brackets
The distance of the two wall mounting
brackets is:
For luminaire housing length 655 mm:
360 mm.
For luminaire housing length 1,220 mm:
850 mm.
For luminaire housing length 1,560 mm:
1,200 mm.
For luminaire housing length 1,860 mm:
985 mm.
| Deutschland
