tempLED RayProof V3 Montageanleitung Seite 8

MONTAGEANLEITUNG
tempLED RayProof V3 Serie
Diffusormontage

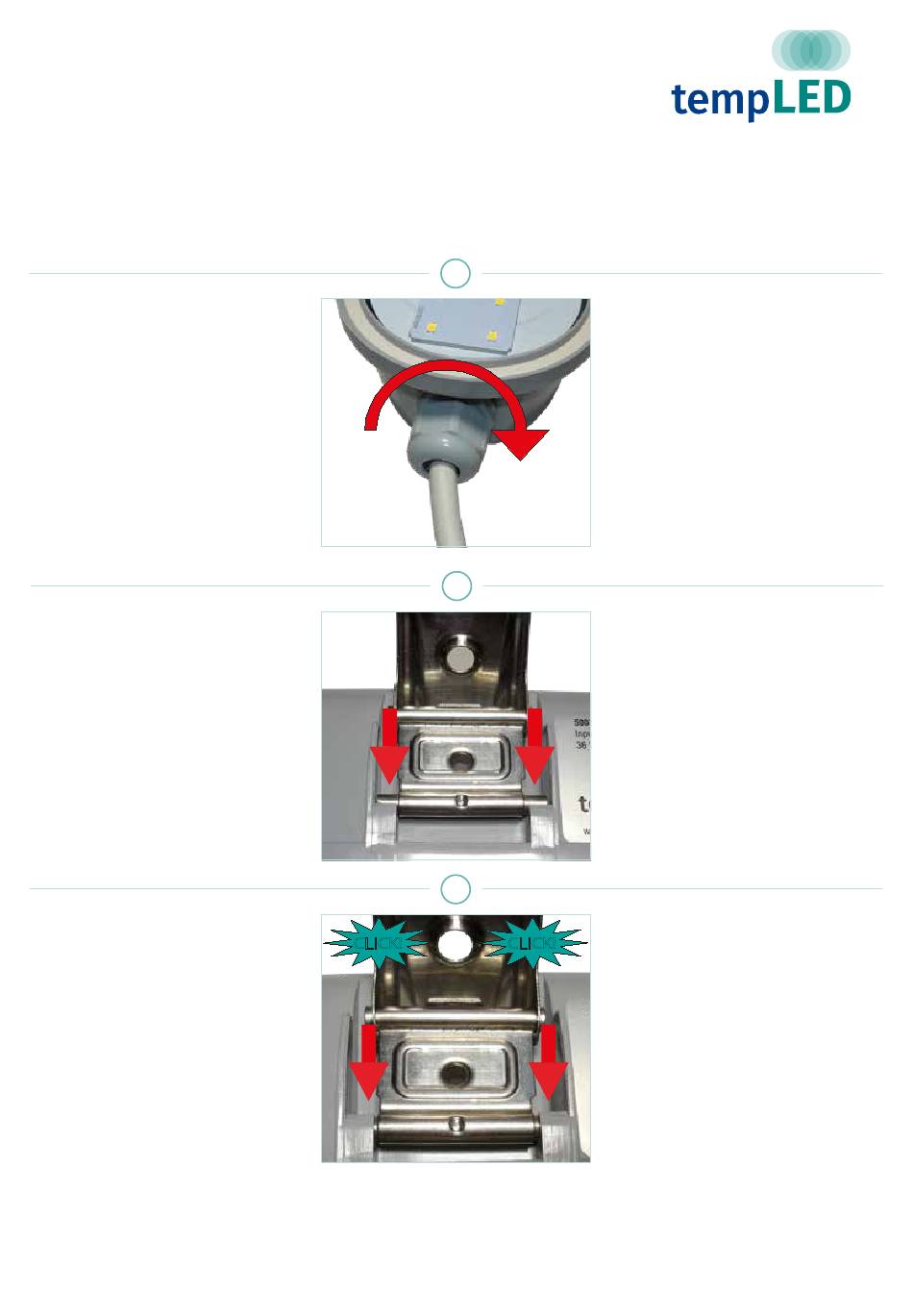

Schritt 15:
Kabelverschraubung verschließen
Ziehen Sie das Netzkabel vorsichtig
etwas aus dem Leuchtengehäuse und
verschließen Sie die Kabelverschrau-
bung. Achten Sie darauf, dass der
schwarze Gummidichtring sauber sitzt
und sich nicht verklemmt.
Schritt 16:
Schnellverschlüsse einclipsen 1
Clipsen Sie alle Schnellverschlüsse auf
beiden Seiten des grauen Gehäuseun-
terteils ein.
Schritt 17:
Schnellverschlüsse einclipsen 2
Achten Sie darauf, dass die Schnell-
verschlüsse mit ihren Zapfen links
und rechts mit zwei deutlich hörbaren
CLICKs sauber einrasten und parallel
zum Gehäuse sitzen.
CLICK!
© tempLED GmbH | Kaiserreich Straße 4
info@tempLED.de | www.tempLED.de
15
16
17
CLICK!
| 83088 Kiefersfelden
| WEEE-Reg.-Nr.: DE 26163456
V.01/2024
INSTALLATION GUIDE
tempLED RayProof V3 series
Diffuser mounting
Step 15:
Closing cable gland
Carefully push back the power cable
somewhat from the luminaire housing
and close the cable gland. Be sure that
the black rubber sealing ring fits prop-
erly and is not pinched.
Step 16:
Clipping on the quick-release
fasteners 1
Clip all quick-release fasteners onto the
grey housing bottom as shown to the
left.
Step 17:
Clipping on the quick-release
fasteners 2
Make sure that the quick-release
fasteners with their stoppers on the left
and on the right engage properly (you
should hear two CLICK sounds) and sit
parallel to the luminaire housing.
| Deutschland
