MONTAGEANLEITUNG
tempLED RayProof V3 Serie
Diffusormontage

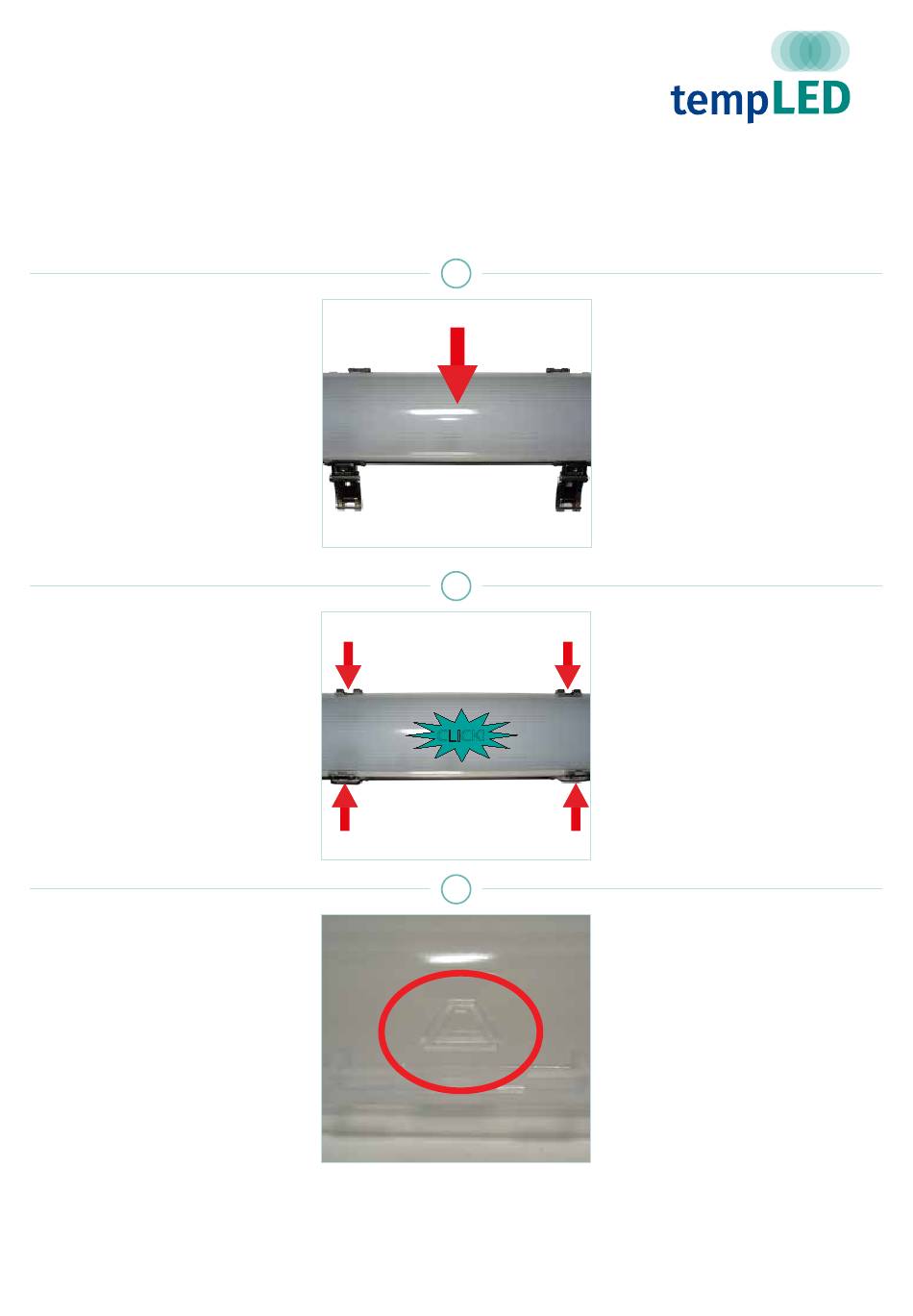

Schritt 18:
Diffusor aufsetzen
Setzen Sie die den Diffusor auf das
graue Gehäuseunterteil und achten
Sie auf sauberen Sitz der umlaufenden
Dichtung.
Schritt 19:
Schnellverschlüsse schließen
Schließen Sie alle Schnellverschlüsse
der Reihe nach.
Achten Sie darauf, dass die Schnell-
verschlüsse sauber und gerade in den
Diffusor greifen.
Schritt 20:
Sitz der Absturzsicherung
Am Diffusor sitzen je eine integrierte
Absturzsicherung für den Diffusor am
jeweils linken und rechten Ende inner-
halb der Haltenasen für die Schnellver-
schlüsse.
