tempLED RayProof Pro V2 Montageanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für tempLED RayProof Pro V2
Inhaltszusammenfassung für tempLED RayProof Pro V2

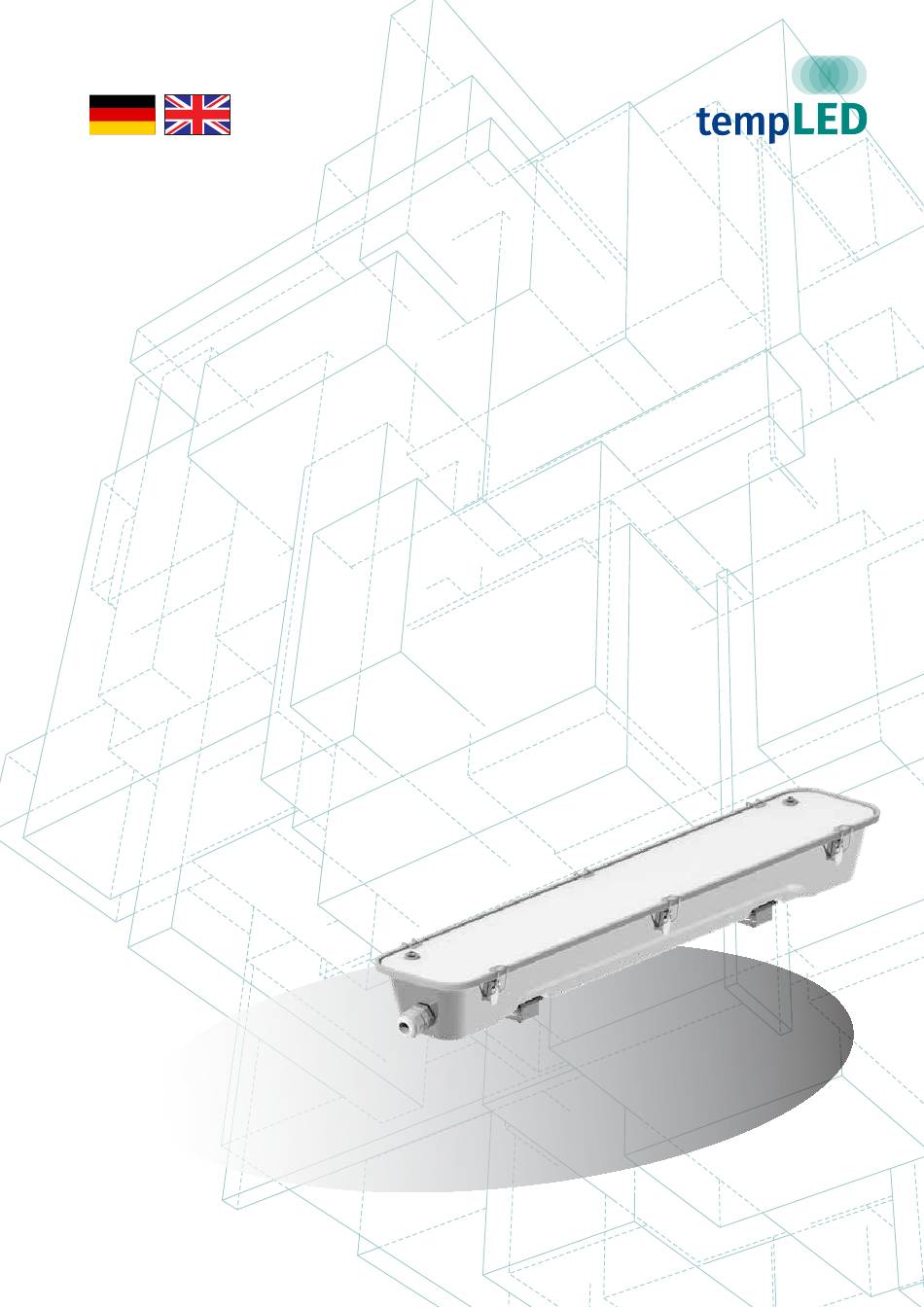

- Seite 1 MONTAGEANLEITUNG INSTALLATION GUIDE tempLED RayProof Pro V2 tempLED GmbH V.01/2024...
-
Seite 2: Lieferumfang
Betrieb oder Veränderun- the luminaire! gen an der Leuchte! Lieferumfang: Package contents: - Leuchte der RayProof Pro V2 -Serie - RayProof Pro V2 luminaire - Wandhalter (2x) - Wall mounting brackets (2x) - Sicherungsschrauben (4x) - Security screws (4x) ©... - Seite 3 MONTAGEANLEITUNG INSTALLATION GUIDE tempLED RayProof Pro V2 Serie tempLED RayProof Pro V2 series Wand- / Deckenmontage Surface mounting Schritt 1: Step 1: Zulässige Einbaulagen beachten Observe permitted installation positions Bitte beachten Sie die zulässigen Please note the permissible installation Einbaulagen für die tempLED RayProof positions for the tempLED RayProof Pro V2.
- Seite 4 Montieren der Leuchte Mounting the luminaire CLICK! Clipsen Sie die tempLED RayProof Pro Clip the tempLED RayProof Pro V2 V2 auf die beiden Wandhalter links onto the two wall mounting bracktes on und rechts auf. the left and on the right side.
- Seite 5 Abnehmen des Diffusors Removing the diffuser Open all quick-release fasteners of the Öffnen Sie alle Schnellverschlüsse der tempLED RayProof Pro V2 und heben tempLED RayProof Pro V2 and careful- Sie den Diffusor aus Glas vorsichtig ab. ly lift off the glass diffuser.
- Seite 6 MONTAGEANLEITUNG INSTALLATION GUIDE tempLED RayProof Pro V2 Serie tempLED RayProof Pro V2 series Elektrischer Anschluss Electric power connection Schritt 10: Step 10: Zweite Kabelverschraubung abdichten Sealing second cable gland Sofern Sie die Durchgangsverdrahtung If you do not use through-wiring, please...
-
Seite 7: Klemmblockbelegung Bei Leuchten Mit Dali-Dimmung
MONTAGEANLEITUNG INSTALLATION GUIDE tempLED RayProof Pro V2 Serie tempLED RayProof Pro V2 series Elektrischer Anschluss Electric power connection Schritt 12b: Step 12b: Durchgangsverdrahtung / through-wiring Klemmblockbelegung Terminal block wiring bei Leuchten mit DALI-Dimmung for luminaires with DALI dimming Verbinden Sie das Netzkabel mit dem Connect the power cable to the termi- Klemmenblock gemäß... - Seite 8 MONTAGEANLEITUNG INSTALLATION GUIDE tempLED RayProof Pro V2 Serie tempLED RayProof Pro V2 series Diffusormontage Diffuser mounting Schritt 15: Step 15: Kabelverschraubung verschließen Closing cable gland Carefully push back the power cable Ziehen Sie das Netzkabel vorsichtig etwas aus dem Leuchtengehäuse und somewhat from the luminaire housing verschließen Sie die Kabelverschrau-...
- Seite 9 Diffuser mounting Schritt 18: Step 18: Sicherheitsschrauben einsetzen Insert security screws If you want to secure the tempLED Wenn Sie die tempLED RayProof Pro V2 gegen unbefugtes Öffnen sichern RayProof Pro V2 against unauthor- möchten, verwenden Sie die mitge- ized opening, please use the security lieferten Sicherheitsschrauben für die...
- Seite 10 Wiederholen Sie den Schritt Repeat the step for the second cable für die zweite Kabelverschraubung auf gland at the opposite. der gegenüberliegenden Seite. Die RayProof Pro V2 ist serienmäßig The RayProof Pro V2 luminaire has mit Durchgangsverdrahtung ausgestat- through-wiring ex works. tet.
-
Seite 11: Klemmblockbelegung Bei Leuchten Ohne Dimmung
MONTAGEANLEITUNG INSTALLATION GUIDE tempLED RayProof Pro V2 Serie tempLED RayProof Pro V2 series Durchgangsverdrahtung Through-wiring Schritt 4a: Step 4a: Durchgangsverdrahtung / through-wiring Klemmblockbelegung Terminal block wiring bei Leuchten ohne Dimmung for luminaires without dimming Verbinden Sie das Netzkabel mit dem Connect the power cable to the termi- Klemmenblock gemäß... -
Seite 12: Schritt 7: Kabelverschraubung Verschließen
MONTAGEANLEITUNG INSTALLATION GUIDE tempLED RayProof Pro V2 Serie tempLED RayProof Pro V2 series Durchgangsverdrahtung Through-wiring Schritt 6: Step 6: Netzausgangskabel verbinden Power out connection Drücken Sie den entsprechenden He- Push down the respective lever on the bel am Klemmblock herunter, stecken... - Seite 13 MONTAGEANLEITUNG INSTALLATION GUIDE tempLED RayProof Pro V2 Serie tempLED RayProof Pro V2 series Sensorinstallation Sensor installation Vorsicht! Caution! Gefahr eines elektrischen Schlages! Risk of electric shock! Montage und Inbetriebnahme der Leuchte nur Mounting and installation of the luminaire only by durch autorisierte Fachkräfte.
- Seite 14 MONTAGEANLEITUNG INSTALLATION GUIDE tempLED RayProof Pro V2 Serie tempLED RayProof Pro V2 series Sensorinstallation Sensor installation Schritt 4: Step 4: Vorbereitungen 1 Preparatory work 1 Öffnen Sie die Leuchte und entnehmen Open the luminaire and remove the Sie das LED-Lichtfeld wie am Anfang...
-
Seite 15: Schritt 7: Sensor Installieren
MONTAGEANLEITUNG INSTALLATION GUIDE tempLED RayProof Pro V2 Serie tempLED RayProof Pro V2 series Sensorinstallation Sensor installation Schritt 7: Step 7: Sensor installieren Sensor installation Entfernen Sie die Gegenmutter am Remove the lock nut on the sensor. Sensor. Führen Sie den Sensor in das Insert the sensor into the sensor hous- Sensorgehäuse ein und achten Sie... - Seite 16 MONTAGEANLEITUNG INSTALLATION GUIDE tempLED RayProof Pro V2 Serie tempLED RayProof Pro V2 series Sensorinstallation Sensor installation Schritt 10: Step 10: Sensornetzteil installieren 3 Sensor power supply installation 3 Stellen Sie dann die folgenden Verbin- Then make the following connections dungen mit (braunen und blauen) Kabe- with (brown and blue) cable cores (min.
-
Seite 17: Schritt 14: Einstellungen Vornehmen
MONTAGEANLEITUNG INSTALLATION GUIDE tempLED RayProof Pro V2 Serie tempLED RayProof Pro V2 series Sensorinstallation Sensor installation Schritt 13: Step 13: Sensorgehäuse schließen Closing sensor housing Setzen Sie den Deckel auf das Sensor- Place the cover on the sensor housing gehäuse auf und achten Sie auf festen and make sure it is firmly seated. - Seite 18 Anzahl RayProof Pro V2 62 Quantity RayProof Pro V2 62 Anzahl RayProof Pro V2 75 Quantity RayProof Pro V2 75 Anzahl RayProof Pro V2 25 DALI Quantity RayProof Pro V2 25 DALI Anzahl RayProof Pro V2 35 DALI Quantity RayProof Pro V2 35 DALI...
