MONTAGEANLEITUNG
tempLED RayProof Pro V2 Serie
Elektrischer Anschluss

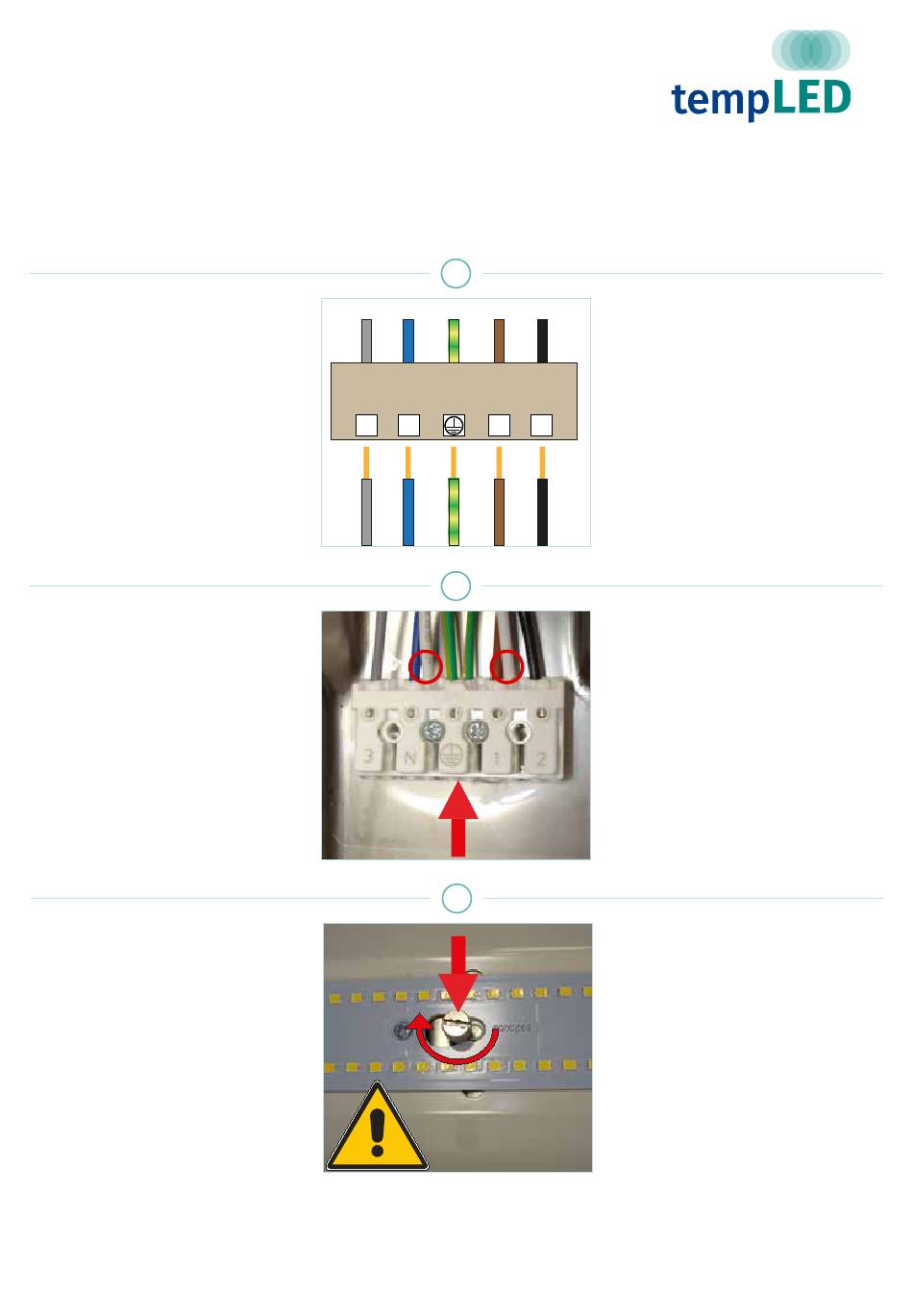

Schritt 12b:
Klemmblockbelegung
bei Leuchten mit DALI-Dimmung
Verbinden Sie das Netzkabel mit dem
Klemmenblock gemäß der Beschriftung
auf dem Klemmenblock:
Phase [1] - braun
Schutzleiter (Erdung) - gelb/grün
Neutralleiter [N] - blau
DALI [2] - schwarz
DALI [3] - grau
Schritt 13:
Netzkabel verbinden
Netzeingangsterminal = Netzteilan-
schlussseite (weiße Zuleitungen)!
Drücken Sie den entsprechenden He-
bel am Klemmblock herunter, stecken
Sie die Kabelader bis zum Anschlag ein
und lassen den Hebel wieder los.
Prüfen Sie anschließend den festen
Sitz der Kabelader.
Wiederholen Sie die Schritte für alle
notwendigen Kabeladern.
Schritt 14:
LED-Lichtfeld einbauen
Setzen Sie das LED-Lichtfeld wieder
zurück in das Gehäuseunterteil und
ziehen Sie die beiden Schrauben der
Lichtfeldhalterung wieder fest.
Achtung! Achten Sie darauf, dass
weder Kabel noch Fangbänder einge-
klemmt werden.
Durchgangsverdrahtung / through-wiring
3
© tempLED GmbH | Kaiserreich Straße 4
info@tempLED.de | www.tempLED.de
12
N 1 2
13
14
2x
| 83088 Kiefersfelden
| WEEE-Reg.-Nr.: DE 26163456
V.01/2024
INSTALLATION GUIDE
tempLED RayProof Pro V2 series
Electric power connection
Step 12b:
Terminal block wiring
for luminaires with DALI dimming
Connect the power cable to the termi-
nal block according to the labeling on
the terminal block:
Power conductor [1] - brown
Protective conductor - yellow/green
Neutral conductor [N] - blue
DALI [2] - black
DALI [3] - grey
Step 13:
Power connection
Mains input terminal = power supply
connection side (white feed lines)!
Push down the respective lever on the
terminal block, insert the cable wire
fully and release the lever again.
Check if the cable wire is seated se-
curely.
Repeat the steps for all cable wires.
Step 14:
Re-inserting the LED light field
Put the LED light field back into the
lower part of the housing and retighten
the two screws of the light field holder.
Attention! Make sure that neither ca-
bles nor catch straps are pinched.
