tempLED RayProof V3 Montageanleitung Seite 5

MONTAGEANLEITUNG
tempLED RayProof V3 Serie
Wand- /Deckenmontage / Elektrik

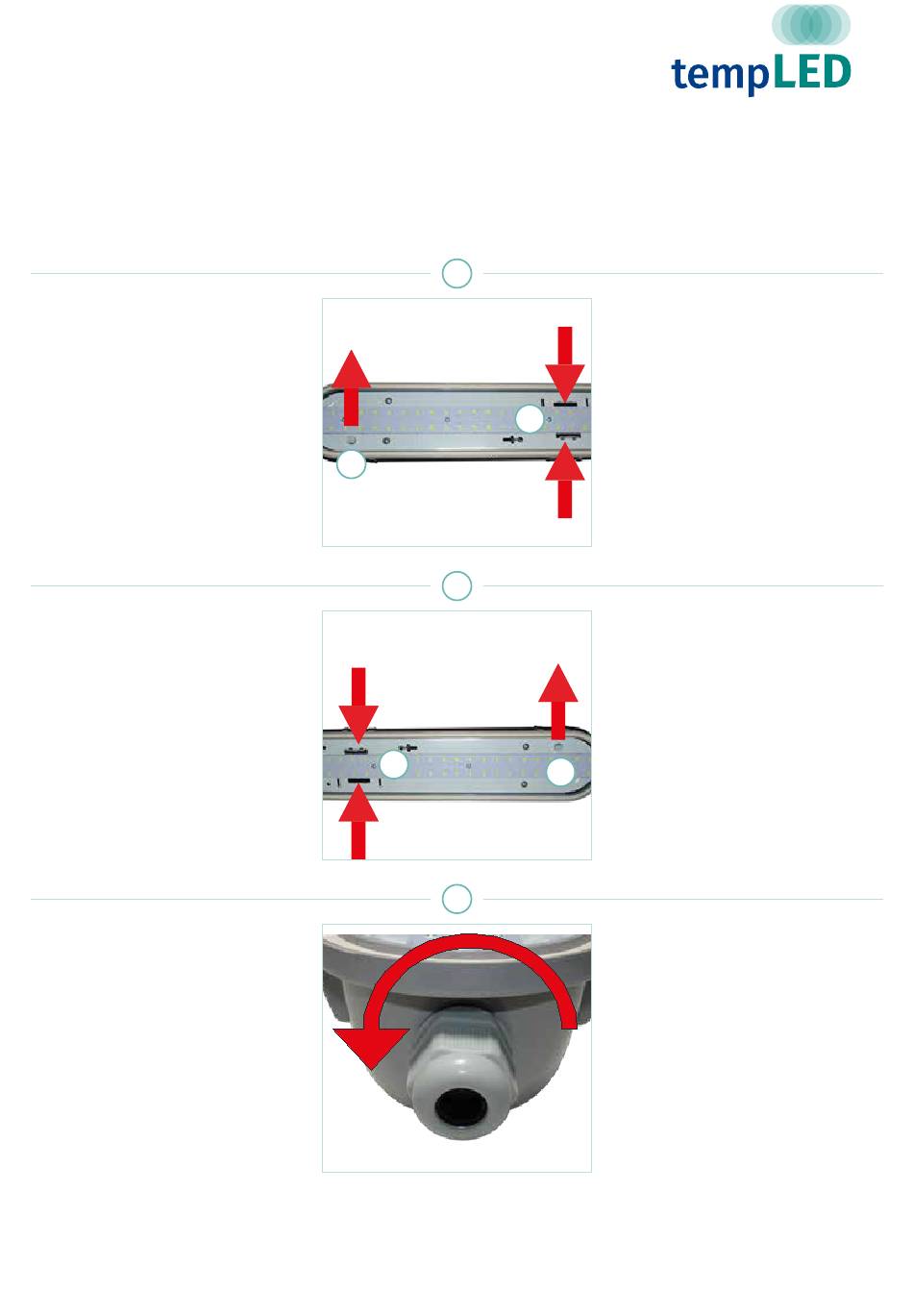

Schritt 7:
Abnehmen des LED-Lichtfelds 1
Nehmen Sie das LED-Lichtfeld links
aus dem grauen Gehäuseunterteil in
dem Sie gleichzeitig die beiden Halte-
klammern [1] zusammendrücken und
das LED-Lichtfeld am Griff [2] heraus-
ziehen.
Das LED-Lichtfeld ist mit zwei Fang-
bändern gesichert.
Schritt 8:
Abnehmen des LED-Lichtfelds 2
Nehmen Sie das LED-Lichtfeld rechts
aus dem grauen Gehäuseunterteil in
dem Sie gleichzeitig die beiden Halte-
klammern [1] zusammendrücken und
das LED-Lichtfeld am Griff [2] heraus-
ziehen.
Das LED-Lichtfeld ist mit zwei Fang-
bändern gesichert.
Schritt 9:
Vorbereiten der Kabelverschraubung
Schrauben Sie die Mutter der Kabel-
verschraubung, die Sie als Eingang
nutzen möchten, ab. Achten Sie darauf,
dass der schwarze Dichtring nicht
verloren geht.
2
1
© tempLED GmbH | Kaiserreich Straße 4
info@tempLED.de | www.tempLED.de
7
1
8
2
9
| 83088 Kiefersfelden
| WEEE-Reg.-Nr.: DE 26163456
V.01/2024
INSTALLATION GUIDE
tempLED RayProof V3 series
Surface mounting / electrical
Step 7:
Removing the led light field 1
Remove the LED light field from the
grey housing bottom on the left side by
pressing the two retaining clips [1] and
simultaneously using the grip [2] to pull
out the LED light field.
The LED light field is secured by two
catch straps.
Step 8:
Removing the led light field 2
Remove the LED light field from the
grey housing bottom on the right side
by pressing the two retaining clips [1]
and simultaneously using the grip [2] to
pull out the LED light field.
The LED light field is secured by two
catch straps.
Step 9:
Preparing the cable gland
Unscrew the nut from the cable gland
you choosed to use. Be careful not to
lose the black rubber sealing ring.
