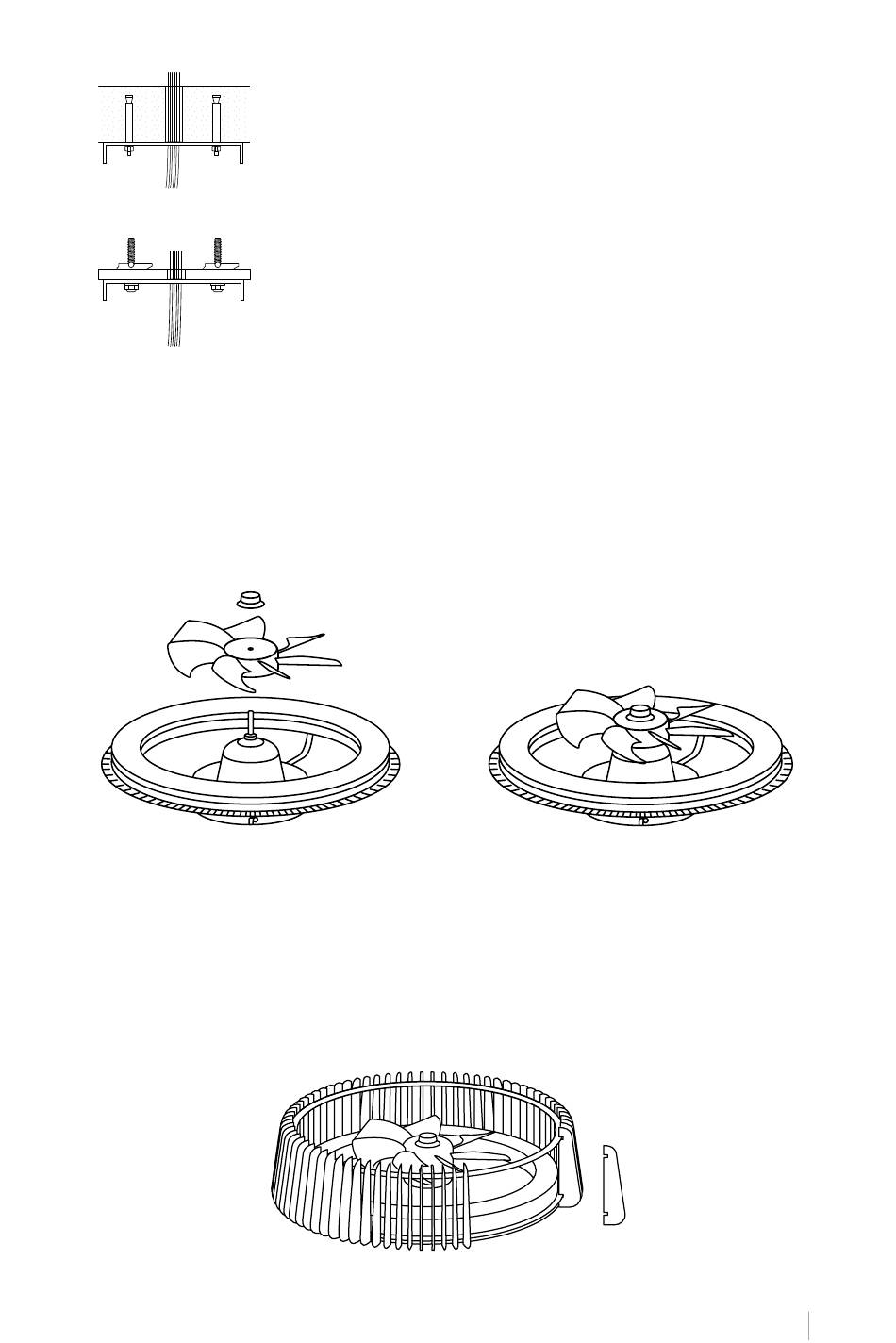

• Una volta installata la staffa di montaggio, verificare che l'installazione sia corretta prima di
appendere il ventilatore. La staffa di montaggio deve supportare l'intero peso della ventola.
G RUP P O E LICA
Inserire l'elica nell'albero del corpo principale e fissarla con l'aiuto del tappo.
AS SE M B L AG G IO D E I P EZ ZI D I LEGNO
Inserire i pezzi di legno uno alla volta nelle tacche presenti sulla parte esterna del corpo
principale e nell'anello di legno, come mostrato di seguito.
Praticare dei fori con una punta da trapano da 8 mm, in base alla
lunghezza delle viti di espansione. Successivamente, fissare la
staffa di montaggio al soffitto con le viti ad espansione.
Praticare i fori necessari e quindi fissare la staffa di montaggio
con le apposite viti di fissaggio a molla per l'uso nei controsoffitti.
Soffitto in cemento
Controsoffitto
