7.2. Anschlussplatine für 19"-Rack, Monorack, Wand- und
Tischgehäuse
Die Cage Clamp®-Anschlussklemmen für Kabelquerschnitt 0.08–2.5 mm
Kabelendhülse), werden mit einem speziellem Vorspannwerkzeug montiert.
Farbkennzeichnung:
An die blauen Klemmen wird der eigensichere Feldstromkreis angeschlossen. Dieser darf mit
Verbindungsleitungen nach DIN EN 60079-14 in den explosionsgefährdeten Bereich geführt werden.
Die schwarz/orangen Klemmen sind polungsabhängige Strom-Ein- oder –Ausgänge.
Dimension: H x B x T 137 x 77 x 210 mm / für Euro Karte 3 HE/12TE Tiefe 160 mm
Anschluss an: Mikroprozessorgerät mipromex
Artikel-Nr.: 02.03.18.011

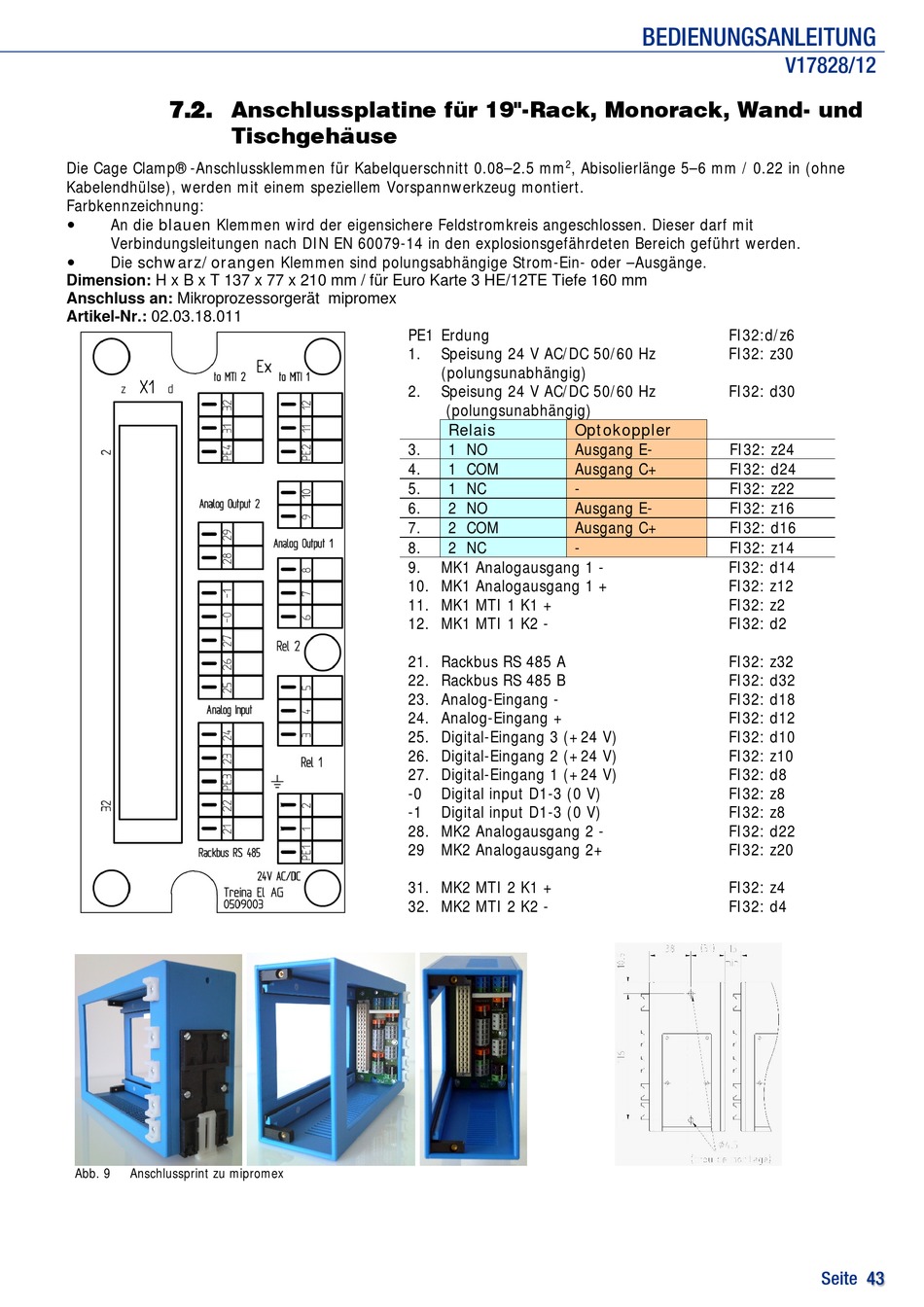

Abb. 9
Anschlussprint zu mipromex
2
, Abisolierlänge 5–6 mm / 0.22 in (ohne
PE1 Erdung
1.
Speisung 24 V AC/DC 50/60 Hz
(polungsunabhängig)
2.
Speisung 24 V AC/DC 50/60 Hz
(polungsunabhängig)
Relais
Optokoppler
3.
1 NO
Ausgang E-
4.
1 COM
Ausgang C+
5.
1 NC
-
6.
2 NO
Ausgang E-
7.
2 COM
Ausgang C+
8.
2 NC
-
9.
MK1 Analogausgang 1 -
10. MK1 Analogausgang 1 +
11. MK1 MTI 1 K1 +
12. MK1 MTI 1 K2 -
21. Rackbus RS 485 A
22. Rackbus RS 485 B
23. Analog-Eingang -
24. Analog-Eingang +
25. Digital-Eingang 3 (+24 V)
26. Digital-Eingang 2 (+24 V)
27. Digital-Eingang 1 (+24 V)
-0
Digital input D1-3 (0 V)
-1
Digital input D1-3 (0 V)
28. MK2 Analogausgang 2 -
29 MK2 Analogausgang 2+
31. MK2 MTI 2 K1 +
32. MK2 MTI 2 K2 -
BEDIENUNGSANLEITUNG
V17828/12
FI32:d/z6
FI32: z30
FI32: d30
FI32: z24
FI32: d24
FI32: z22
FI32: z16
FI32: d16
FI32: z14
FI32: d14
FI32: z12
FI32: z2
FI32: d2
FI32: z32
FI32: d32
FI32: d18
FI32: d12
FI32: d10
FI32: z10
FI32: d8
FI32: z8
FI32: z8
FI32: d22
FI32: z20
FI32: z4
FI32: d4
Seite 43
