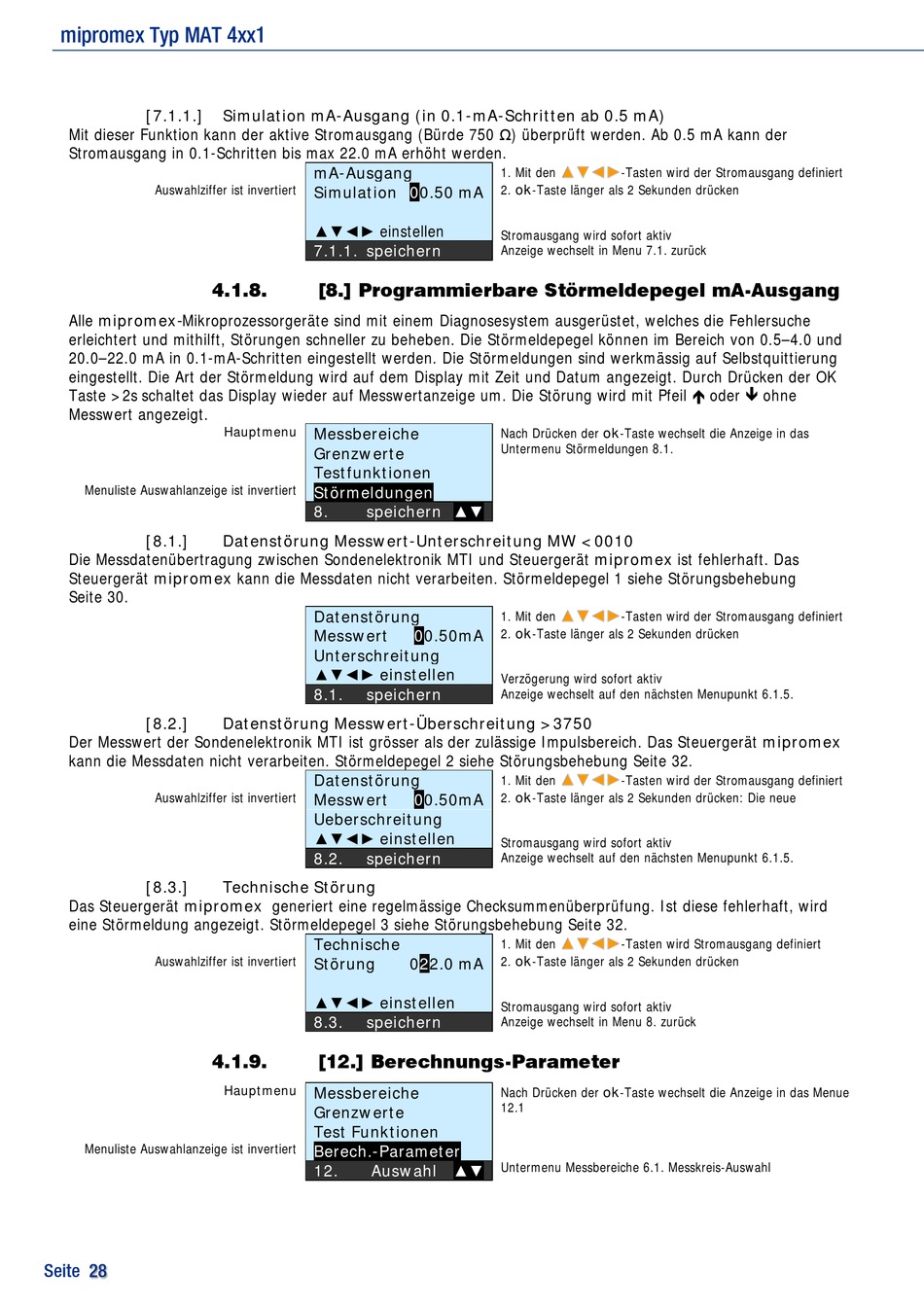

mipromex Typ MAT 4xx1
[7.1.1.]
Mit dieser Funktion kann der aktive Stromausgang (Bürde 750 Ω) überprüft werden. Ab 0.5 mA kann der
Stromausgang in 0.1-Schritten bis max 22.0 mA erhöht werden.
Auswahlziffer ist invertiert
4.1.8.
Alle mipromex-Mikroprozessorgeräte sind mit einem Diagnosesystem ausgerüstet, welches die Fehlersuche
erleichtert und mithilft, Störungen schneller zu beheben. Die Störmeldepegel können im Bereich von 0.5–4.0 und
20.0–22.0 mA in 0.1-mA-Schritten eingestellt werden. Die Störmeldungen sind werkmässig auf Selbstquittierung
eingestellt. Die Art der Störmeldung wird auf dem Display mit Zeit und Datum angezeigt. Durch Drücken der OK
Taste >2s schaltet das Display wieder auf Messwertanzeige um. Die Störung wird mit Pfeil oder ohne
Messwert angezeigt.
Menuliste Auswahlanzeige ist invertiert
[8.1.]
Die Messdatenübertragung zwischen Sondenelektronik MTI und Steuergerät mipromex ist fehlerhaft. Das
Steuergerät mipromex kann die Messdaten nicht verarbeiten. Störmeldepegel 1 siehe Störungsbehebung
Seite 30.
[8.2.]
Der Messwert der Sondenelektronik MTI ist grösser als der zulässige Impulsbereich. Das Steuergerät mipromex
kann die Messdaten nicht verarbeiten. Störmeldepegel 2 siehe Störungsbehebung Seite 32.
Auswahlziffer ist invertiert
[8.3.]
Das Steuergerät mipromex generiert eine regelmässige Checksummenüberprüfung. Ist diese fehlerhaft, wird
eine Störmeldung angezeigt. Störmeldepegel 3 siehe Störungsbehebung Seite 32.
Auswahlziffer ist invertiert
4.1.9.
Menuliste Auswahlanzeige ist invertiert
Seite 28
Simulation mA-Ausgang (in 0.1-mA-Schritten ab 0.5 mA)
mA-Ausgang
Simulation 00.50 mA
▲▼◄► einstellen
7.1.1. speichern
[8.] Programmierbare Störmeldepegel mA-Ausgang
Hauptmenu
Messbereiche
Grenzwerte
Testfunktionen
Störmeldungen
8.
speichern ▲▼
Datenstörung Messwert-Unterschreitung MW <0010
Datenstörung
Messwert
Unterschreitung
▲▼◄► einstellen
8.1.
speichern
Datenstörung Messwert-Überschreitung >3750
Datenstörung
Messwert
Ueberschreitung
▲▼◄► einstellen
8.2.
speichern
Technische Störung
Technische
Störung
▲▼◄► einstellen
8.3.
speichern
[12.] Berechnungs-Parameter
Hauptmenu
Messbereiche
Grenzwerte
Test Funktionen
Berech.-Parameter
12.
Auswahl ▲▼
1. Mit den
ok
2.
-Taste länger als 2 Sekunden drücken
Stromausgang wird sofort aktiv
Anzeige wechselt in Menu 7.1. zurück
Nach Drücken der
Untermenu Störmeldungen 8.1.
1. Mit den
ok
00.50mA
2.
-Taste länger als 2 Sekunden drücken
Verzögerung wird sofort aktiv
Anzeige wechselt auf den nächsten Menupunkt 6.1.5.
1. Mit den
ok
00.50mA
2.
-Taste länger als 2 Sekunden drücken: Die neue
Stromausgang wird sofort aktiv
Anzeige wechselt auf den nächsten Menupunkt 6.1.5.
1. Mit den
ok
022.0 mA
2.
-Taste länger als 2 Sekunden drücken
Stromausgang wird sofort aktiv
Anzeige wechselt in Menu 8. zurück
Nach Drücken der
12.1
Untermenu Messbereiche 6.1. Messkreis-Auswahl
-Tasten wird der Stromausgang definiert
ok
-Taste wechselt die Anzeige in das
-Tasten wird der Stromausgang definiert
-Tasten wird der Stromausgang definiert
-Tasten wird Stromausgang definiert
ok
-Taste wechselt die Anzeige in das Menue
