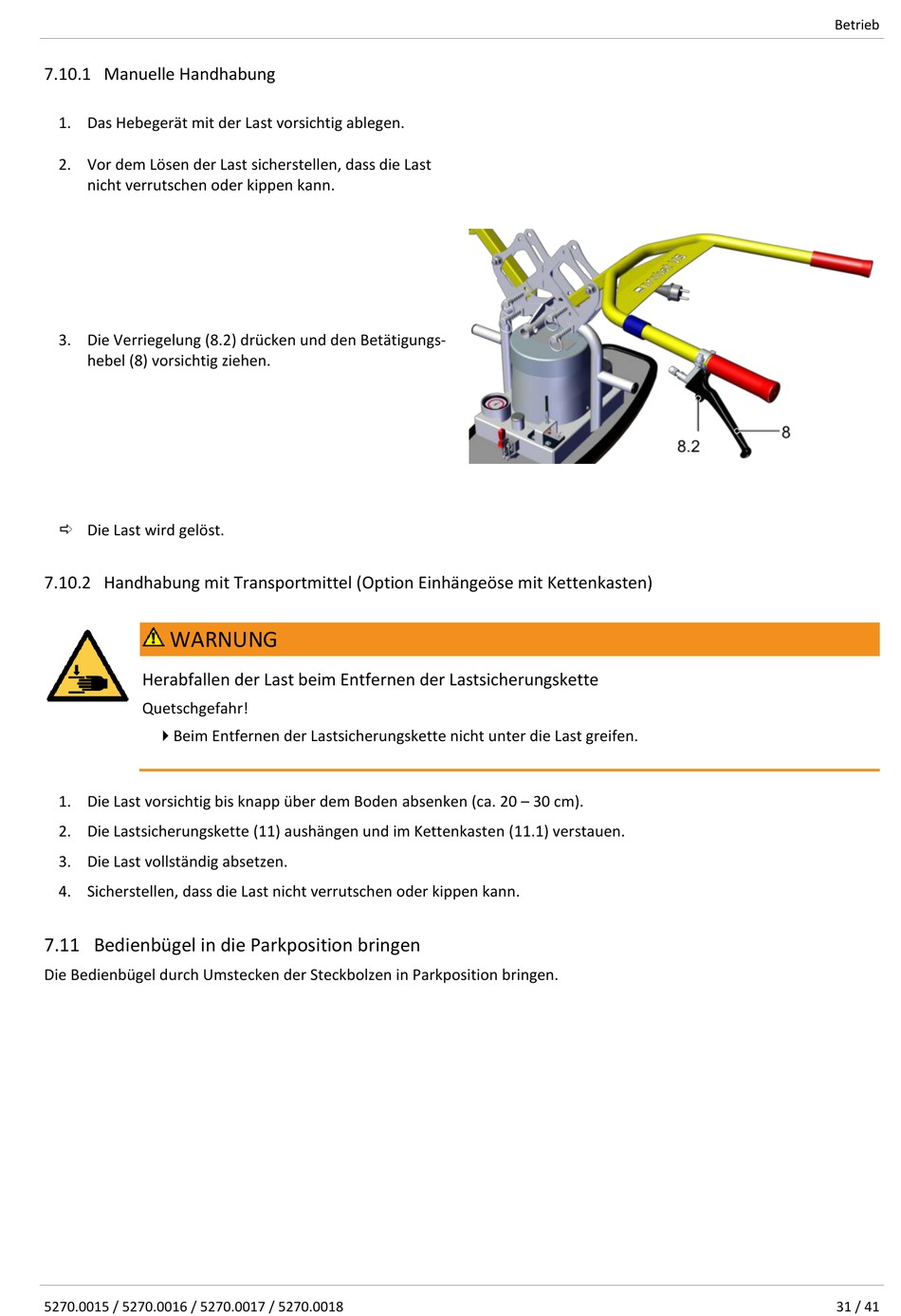

7.10.1 Manuelle Handhabung
1. Das Hebegerät mit der Last vorsichtig ablegen.
2. Vor dem Lösen der Last sicherstellen, dass die Last
nicht verrutschen oder kippen kann.
3. Die Verriegelung (8.2) drücken und den Betätigungs-
hebel (8) vorsichtig ziehen.
 Die Last wird gelöst.
7.10.2 Handhabung mit Transportmittel (Option Einhängeöse mit Kettenkasten)
WARNUNG
Herabfallen der Last beim Entfernen der Lastsicherungskette
Quetschgefahr!
Beim Entfernen der Lastsicherungskette nicht unter die Last greifen.
1. Die Last vorsichtig bis knapp über dem Boden absenken (ca. 20 – 30 cm).
2. Die Lastsicherungskette (11) aushängen und im Kettenkasten (11.1) verstauen.
3. Die Last vollständig absetzen.
4. Sicherstellen, dass die Last nicht verrutschen oder kippen kann.
7.11 Bedienbügel in die Parkposition bringen
Die Bedienbügel durch Umstecken der Steckbolzen in Parkposition bringen.
5270.0015 / 5270.0016 / 5270.0017 / 5270.0018
Betrieb
31 / 41
