Technische Beschreibung

3.3 Bedienelemente und Anzeigen

Stellen Sie den Durchfluss mit Hilfe des
Voreinstellschlüssels direkt am Handrad des
Ventileinsatzes „QM" ein (die Einstellwerte
sind von außen direkt ablesbar). Dies schützt
vor einer Manipulation des Voreinstellwertes
durch Unbefugte. Der Ventileinsatz ist stufenlos
einstellbar. Eine Korrektur des Einstellwertes ist
auch bei laufender Anlage möglich.
Setzen Sie zum Absperren der Vor-
und Rücklaufleitung Kugelhähne vor
die Verteilerbalken.

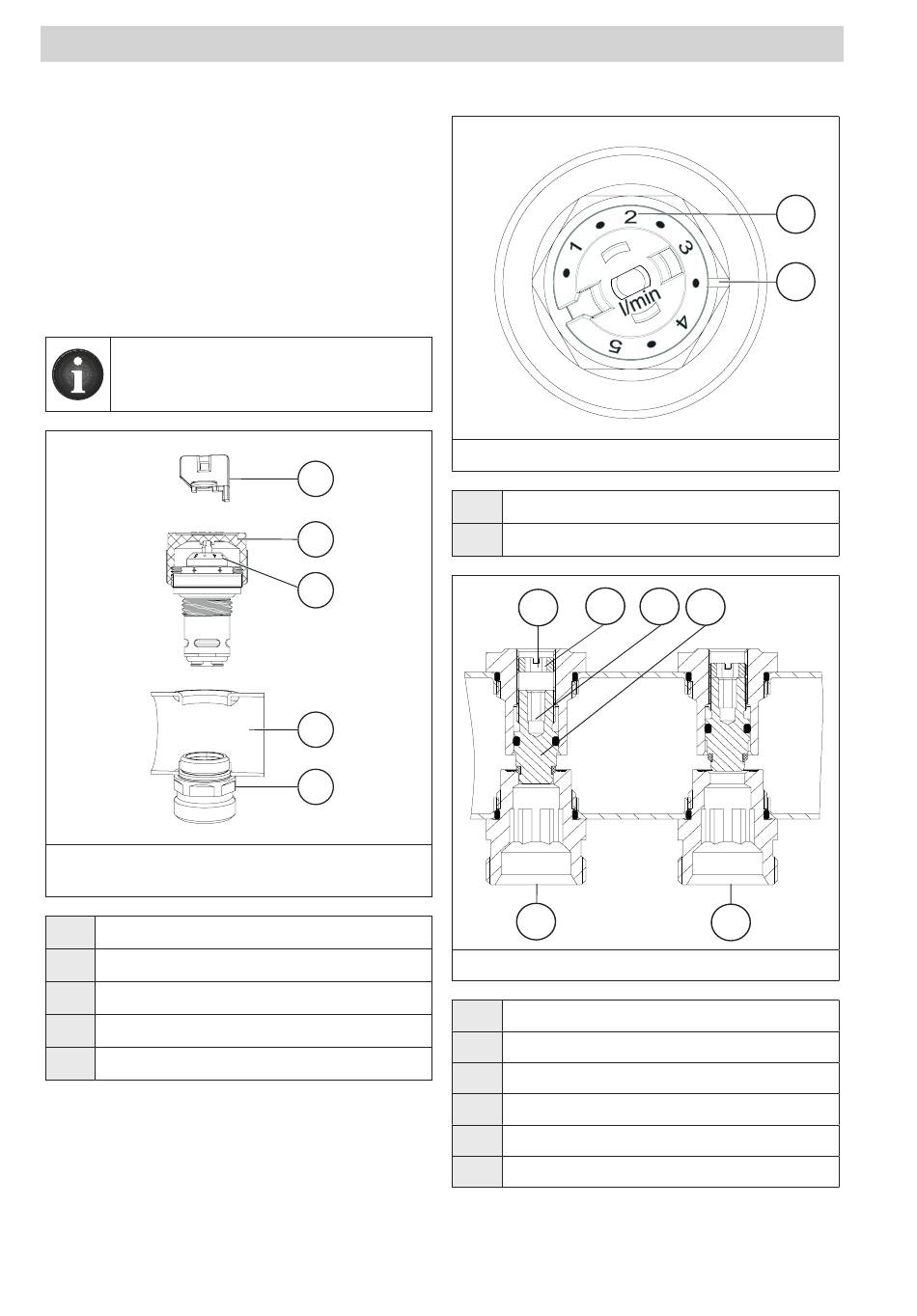

Abb. 3: Aufbau Ventileinsatz „QM" im Rück-
laufbalken
(1) Voreinstellschlüssel
(2) Bauschutzkappe
(3) Handrad
(4)
Rücklaufbalken
(5)
Anschlussnippel
8
Abb. 4: Einstellung Ventileinsatz „QM"
1
(1)
2
(2)
3
4
5
Abb. 5: Aufbau Absperrung im Vorlaufbalken
(1)
(2)
(3)
(4)
(5)
(6)
Mit der Absperrung können Sie die einzelnen
Flächenheiz-/Flächenkühlkreise zusätzlich
absperren.
„Multidis SFQ"
Einstellwert l/min
Einstellmarkierung
2
3
1
6
Einstellschraube
Innensechskant SW 6
Innensechskant SW 5
Ventilspindel
Ventil geöffnet
Ventil geschlossen
