Description technique
3.3 Éléments de commande et
affichages
Régler le débit à l'aide de la clé de préréglage
que l'on place sur la poignée manuelle du
mécanisme « QM » (les valeurs réglées sont
lisibles de l'extérieur). Ceci évite tout risque de
déréglage de la valeur réglée par des per-
sonnes non autorisées. Le mécanisme est à
réglage progressif. La valeur réglée peut être
modifiée en service.
Monter un robinet à tournant sphé-
rique à l'entrée du distributeur pour
l'aller et du collecteur pour le retour
pour l'isolement des conduites aller
et retour.

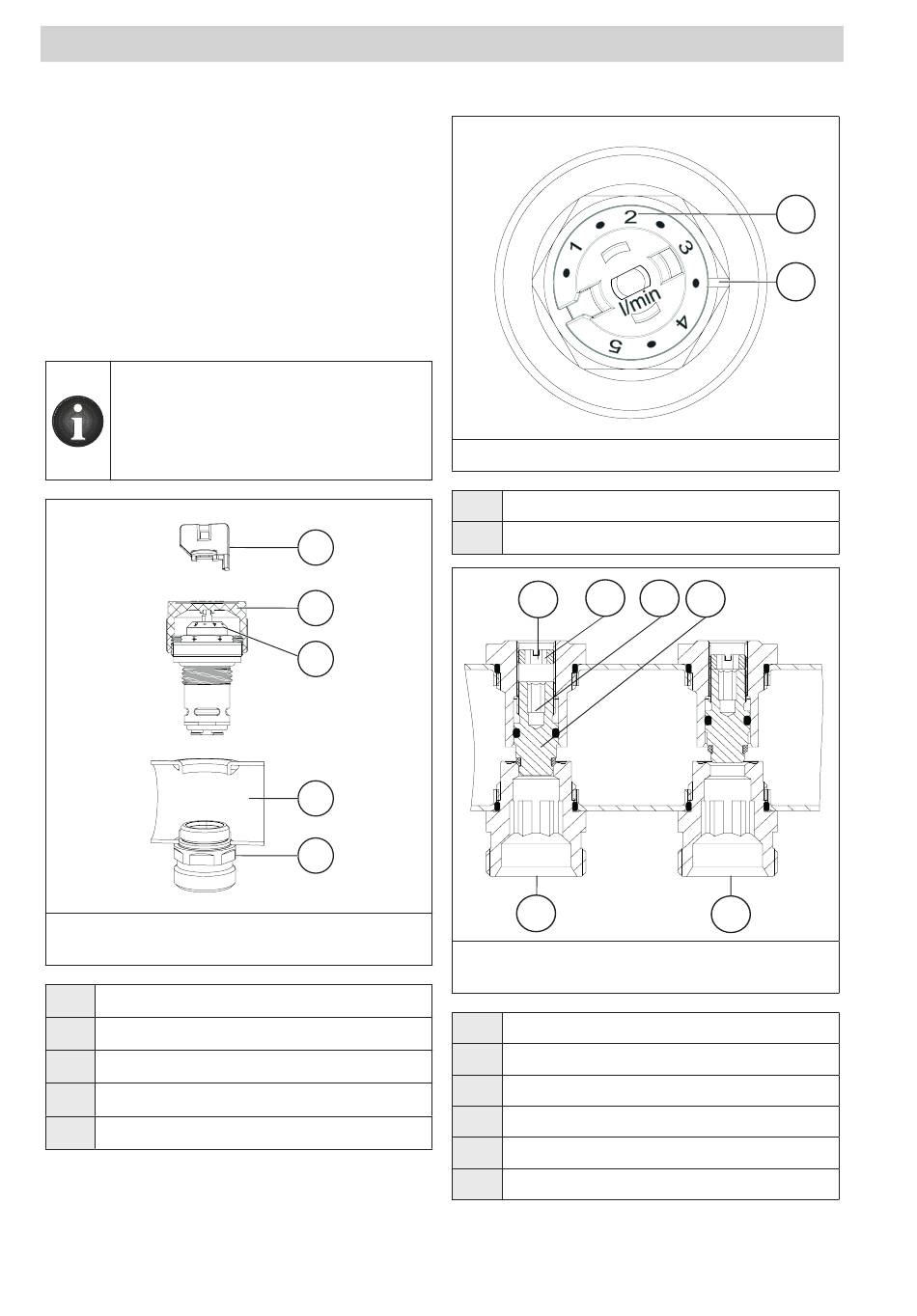

Fig. 3: Construction du mécanisme « QM »
dans le collecteur pour le retour
(1) Clé de préréglage
(2)
Capuchon de protection
(3)
Poignée manuelle
(4) Collecteur pour le retour
(5) Manchon de raccordement
32
Fig. 4: Réglage du mécanisme « QM »
(1)
(2)
1
2
3
4
5
Fig. 5: Construction du dispositif d'arrêt dans
(1)
(2)
(3)
(4)
(5)
(6)
Vous pouvez fermer les circuits de surface
chauffante/rafraîchissante individuels à l'aide
du dispositif d'arrêt.
« Multidis SFQ »
Valeur réglée l/min
Marquage de réglage
2 3
1
6
le distributeur pour l'aller
Vis de réglage
Six pans creux de 6 mm
Six pans creux de 5 mm
Tige du robinet
Robinet ouvert
Robinet fermé
140675280-V01.05.2020
