Obsluha

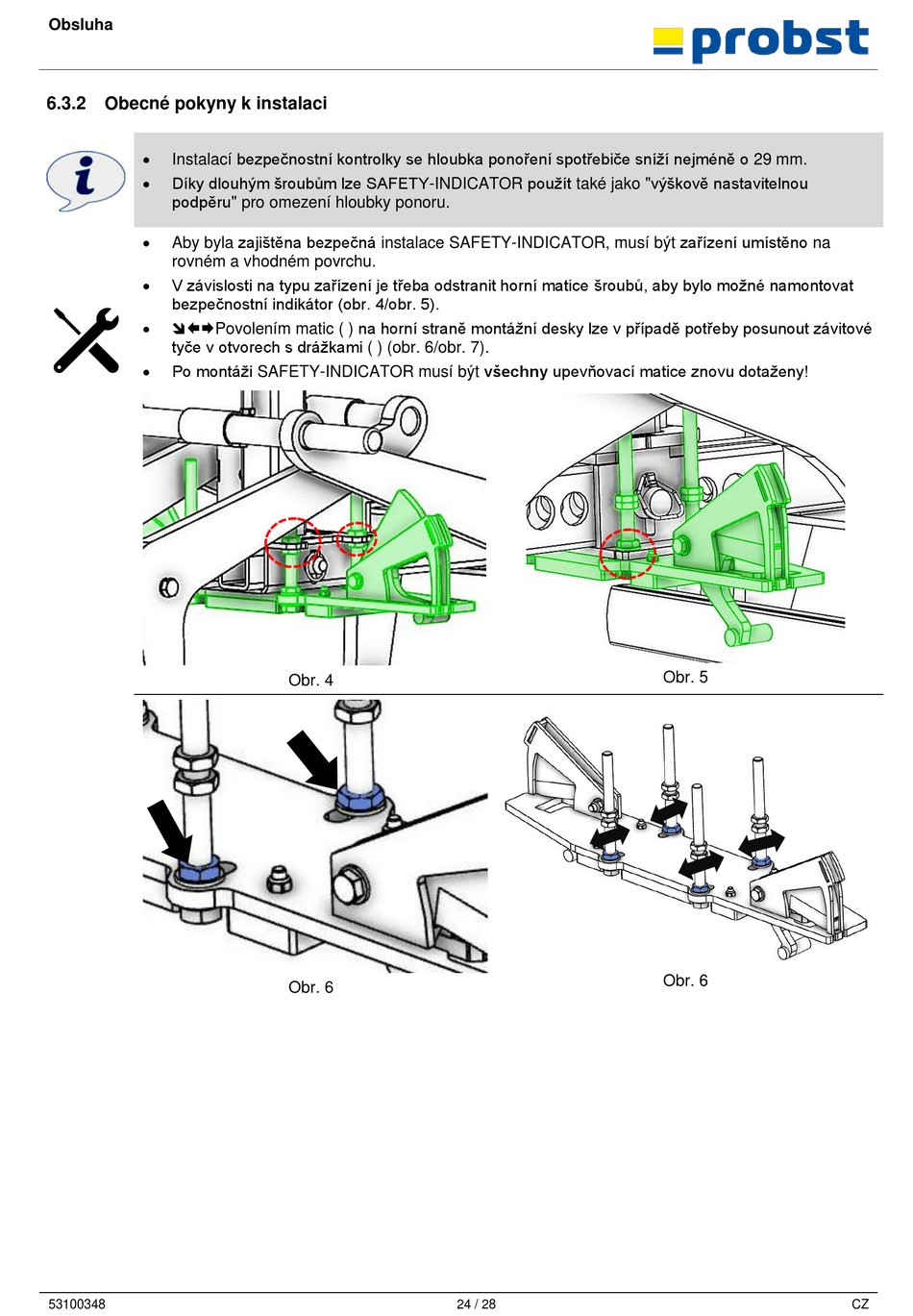

6.3.2 Obecné pokyny k instalaci
•
Instalací bezpečnostní kontrolky se hloubka ponoření spotřebiče sníží nejméně o 29 mm.
•
Díky dlouhým šroubům lze SAFETY-INDICATOR použít také jako "výškově nastavitelnou
podpěru" pro omezení hloubky ponoru.
•
Aby byla zajištěna bezpečná instalace SAFETY-INDICATOR, musí být zařízení umístěno na
rovném a vhodném povrchu.
•
V závislosti na typu zařízení je třeba odstranit horní matice šroubů, aby bylo možné namontovat
bezpečnostní indikátor (obr. 4/obr. 5).
•
Povolením matic ( ) na horní straně montážní desky lze v případě potřeby posunout závitové
tyče v otvorech s drážkami ( ) (obr. 6/obr. 7).
•
Po montáži SAFETY-INDICATOR musí být všechny upevňovací matice znovu dotaženy!
53100348
Obr. 4
Obr. 6
24 / 28
Obr. 5
Obr. 6
CZ
