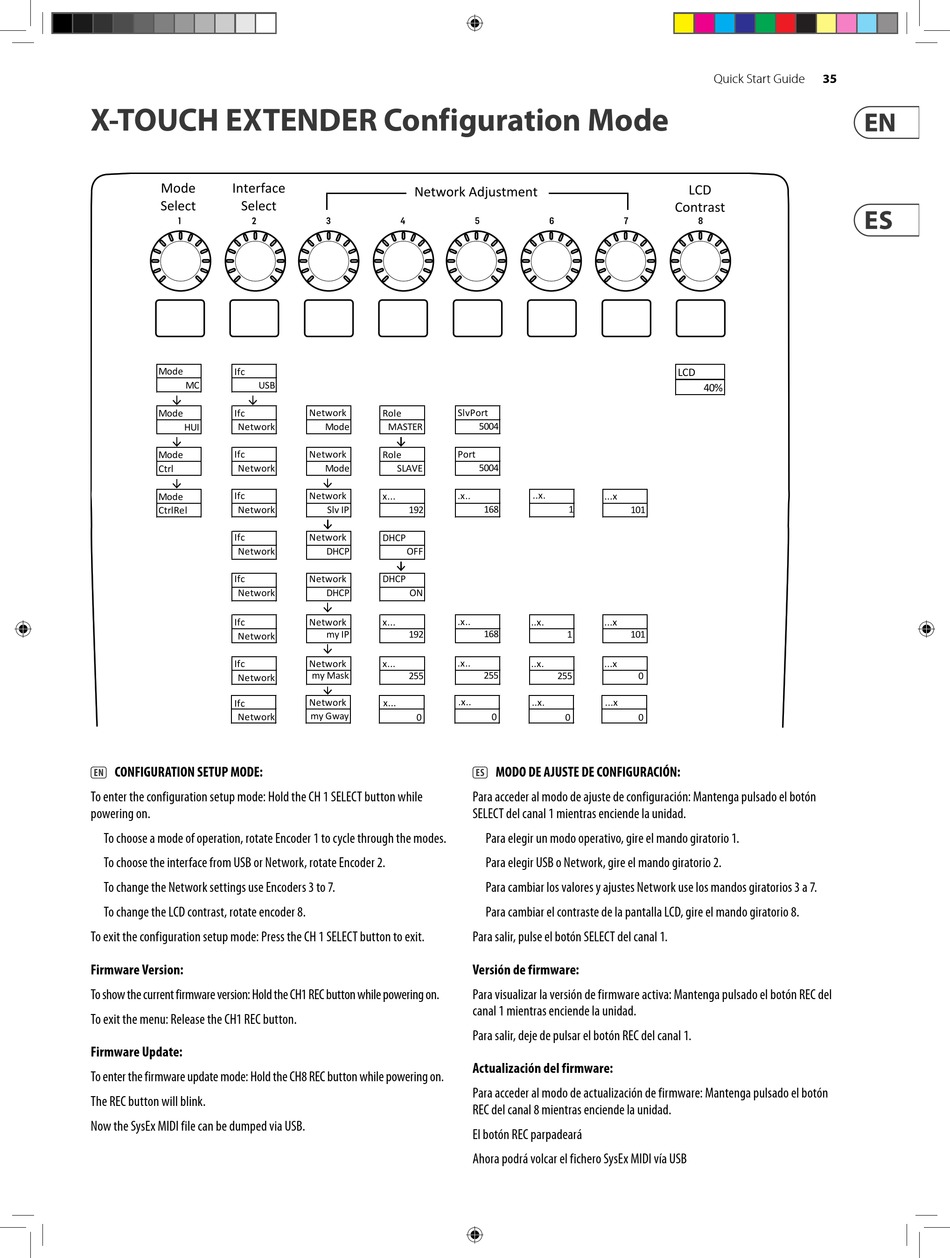

X-TOUCH EXTENDER Configuration Mode
Mode
Interface
Select
Select
Mode
Ifc
MC
USB
Mode
Ifc
Network
HUI
Mode
Ifc
Ctrl
Network
Mode
Ifc
Network
CtrlRel
Ifc
Network
Ifc
Network
Ifc
Network
Ifc
Network
Ifc
Network
CONFIGURATION SETUP MODE:
(EN)
To enter the configuration setup mode: Hold the CH 1 SELECT button while
powering on.
To choose a mode of operation, rotate Encoder 1 to cycle through the modes.
To choose the interface from USB or Network, rotate Encoder 2.
To change the Network settings use Encoders 3 to 7.
To change the LCD contrast, rotate encoder 8.
To exit the configuration setup mode: Press the CH 1 SELECT button to exit.
Firmware Version:
To show the current firmware version: Hold the CH1 REC button while powering on.
To exit the menu: Release the CH1 REC button.
Firmware Update:
To enter the firmware update mode: Hold the CH8 REC button while powering on.
The REC button will blink.
Now the SysEx MIDI file can be dumped via USB.
Network Adjustment
SlvPort
Network
Role
Mode
5004
MASTER
Network
Role
Port
Mode
SLAVE
5004
.x..
Network
x...
Slv IP
168
192
Network
DHCP
DHCP
OFF
Network
DHCP
DHCP
ON
Network
x...
.x..
my IP
192
168
Network
.x..
x...
my Mask
255
255
Network
x...
.x..
my Gway
0
(ES)
Para acceder al modo de ajuste de configuración: Mantenga pulsado el botón
SELECT del canal 1 mientras enciende la unidad.
Para elegir un modo operativo, gire el mando giratorio 1.
Para elegir USB o Network, gire el mando giratorio 2.
Para cambiar los valores y ajustes Network use los mandos giratorios 3 a 7.
Para cambiar el contraste de la pantalla LCD, gire el mando giratorio 8.
Para salir, pulse el botón SELECT del canal 1.
Versión de firmware:
Para visualizar la versión de firmware activa: Mantenga pulsado el botón REC del
canal 1 mientras enciende la unidad.
Para salir, deje de pulsar el botón REC del canal 1.
Actualización del firmware:
Para acceder al modo de actualización de firmware: Mantenga pulsado el botón
REC del canal 8 mientras enciende la unidad.
El botón REC parpadeará
Ahora podrá volcar el fichero SysEx MIDI vía USB
..x.
...x
1
101
..x.
...x
1
101
..x.
...x
255
0
..x.
...x
0
0
0
MODO DE AJUSTE DE CONFIGURACIÓN:
Quick Start Guide
35
LCD
Contrast
LCD
40%
