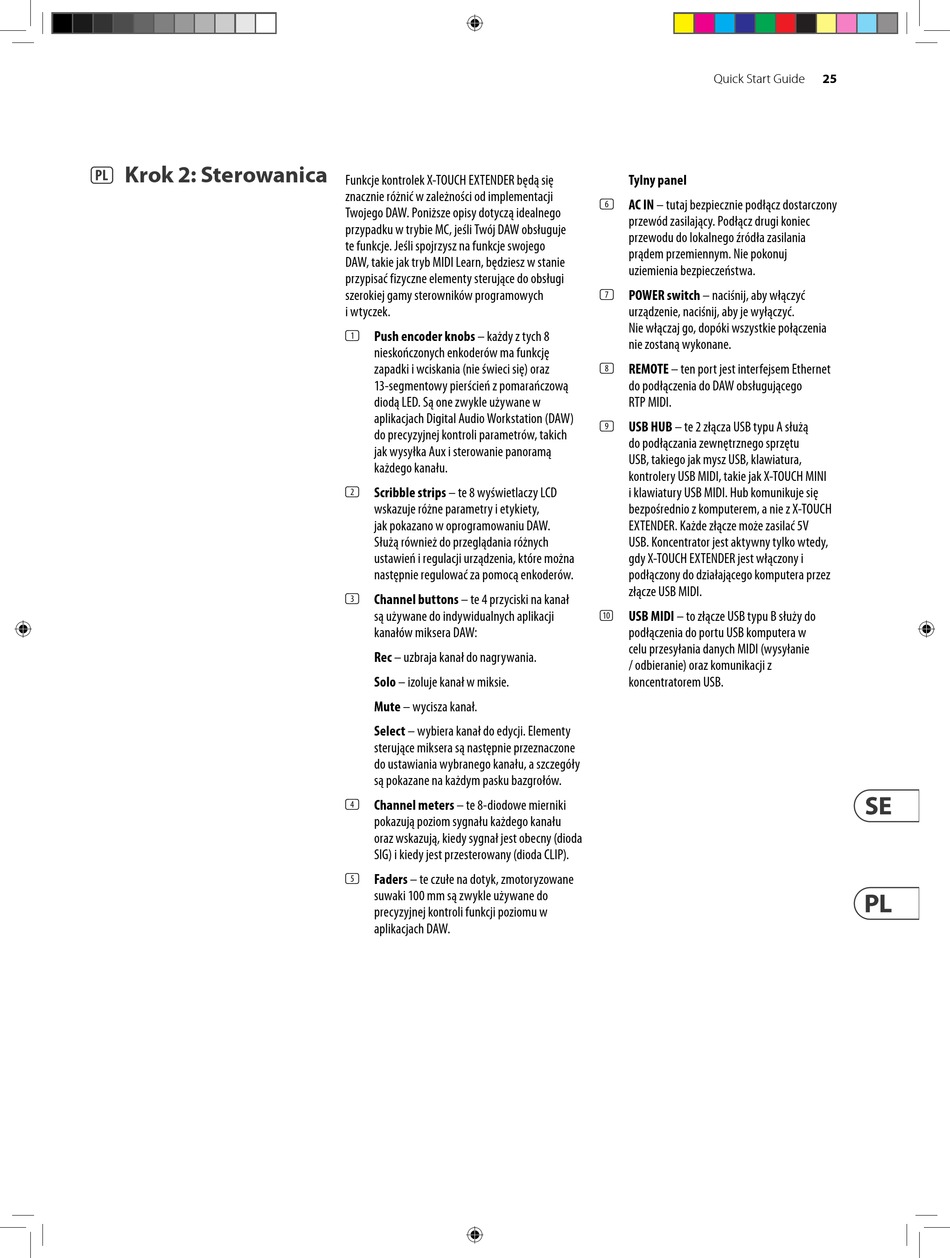

(PL) Krok 2: Sterowanica
Funkcje kontrolek X-TOUCH EXTENDER będą się
znacznie różnić w zależności od implementacji
Twojego DAW. Poniższe opisy dotyczą idealnego
przypadku w trybie MC, jeśli Twój DAW obsługuje
te funkcje. Jeśli spojrzysz na funkcje swojego
DAW, takie jak tryb MIDI Learn, będziesz w stanie
przypisać fizyczne elementy sterujące do obsługi
szerokiej gamy sterowników programowych
i wtyczek.
(1) Push encoder knobs – każdy z tych 8
nieskończonych enkoderów ma funkcję
zapadki i wciskania (nie świeci się) oraz
13-segmentowy pierścień z pomarańczową
diodą LED. Są one zwykle używane w
aplikacjach Digital Audio Workstation (DAW)
do precyzyjnej kontroli parametrów, takich
jak wysyłka Aux i sterowanie panoramą
każdego kanału.
(2) Scribble strips – te 8 wyświetlaczy LCD
wskazuje różne parametry i etykiety,
jak pokazano w oprogramowaniu DAW.
Służą również do przeglądania różnych
ustawień i regulacji urządzenia, które można
następnie regulować za pomocą enkoderów.
(3) Channel buttons – te 4 przyciski na kanał
są używane do indywidualnych aplikacji
kanałów miksera DAW:
Rec – uzbraja kanał do nagrywania.
Solo – izoluje kanał w miksie.
Mute – wycisza kanał.
Select – wybiera kanał do edycji. Elementy
sterujące miksera są następnie przeznaczone
do ustawiania wybranego kanału, a szczegóły
są pokazane na każdym pasku bazgrołów.
(4) Channel meters – te 8-diodowe mierniki
pokazują poziom sygnału każdego kanału
oraz wskazują, kiedy sygnał jest obecny (dioda
SIG) i kiedy jest przesterowany (dioda CLIP).
(5) Faders – te czułe na dotyk, zmotoryzowane
suwaki 100 mm są zwykle używane do
precyzyjnej kontroli funkcji poziomu w
aplikacjach DAW.
Quick Start Guide
Tylny panel
(6) AC IN – tutaj bezpiecznie podłącz dostarczony
przewód zasilający. Podłącz drugi koniec
przewodu do lokalnego źródła zasilania
prądem przemiennym. Nie pokonuj
uziemienia bezpieczeństwa.
(7) POWER switch – naciśnij, aby włączyć
urządzenie, naciśnij, aby je wyłączyć.
Nie włączaj go, dopóki wszystkie połączenia
nie zostaną wykonane.
(8) REMOTE – ten port jest interfejsem Ethernet
do podłączenia do DAW obsługującego
RTP MIDI.
(9) USB HUB – te 2 złącza USB typu A służą
do podłączania zewnętrznego sprzętu
USB, takiego jak mysz USB, klawiatura,
kontrolery USB MIDI, takie jak X-TOUCH MINI
i klawiatury USB MIDI. Hub komunikuje się
bezpośrednio z komputerem, a nie z X-TOUCH
EXTENDER. Każde złącze może zasilać 5V
USB. Koncentrator jest aktywny tylko wtedy,
gdy X-TOUCH EXTENDER jest włączony i
podłączony do działającego komputera przez
złącze USB MIDI.
USB MIDI – to złącze USB typu B służy do
(10)
podłączenia do portu USB komputera w
celu przesyłania danych MIDI (wysyłanie
/ odbieranie) oraz komunikacji z
koncentratorem USB.
