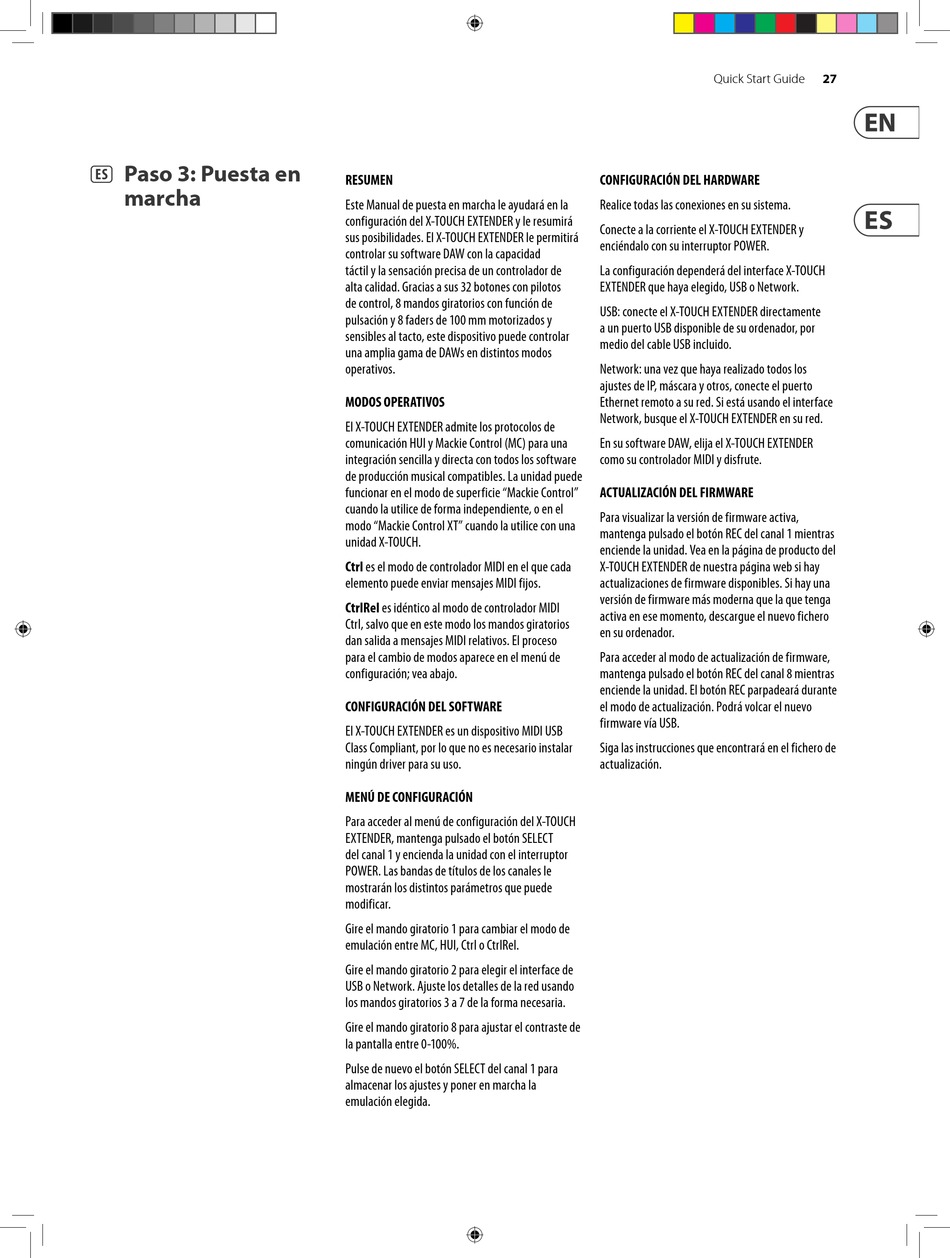

(ES) Paso 3: Puesta en
marcha
RESUMEN
Este Manual de puesta en marcha le ayudará en la
configuración del X-TOUCH EXTENDER y le resumirá
sus posibilidades. El X-TOUCH EXTENDER le permitirá
controlar su software DAW con la capacidad
táctil y la sensación precisa de un controlador de
alta calidad. Gracias a sus 32 botones con pilotos
de control, 8 mandos giratorios con función de
pulsación y 8 faders de 100 mm motorizados y
sensibles al tacto, este dispositivo puede controlar
una amplia gama de DAWs en distintos modos
operativos.
MODOS OPERATIVOS
El X-TOUCH EXTENDER admite los protocolos de
comunicación HUI y Mackie Control (MC) para una
integración sencilla y directa con todos los software
de producción musical compatibles. La unidad puede
funcionar en el modo de superficie "Mackie Control"
cuando la utilice de forma independiente, o en el
modo "Mackie Control XT" cuando la utilice con una
unidad X-TOUCH.
Ctrl es el modo de controlador MIDI en el que cada
elemento puede enviar mensajes MIDI fijos.
CtrlRel es idéntico al modo de controlador MIDI
Ctrl, salvo que en este modo los mandos giratorios
dan salida a mensajes MIDI relativos. El proceso
para el cambio de modos aparece en el menú de
configuración; vea abajo.
CONFIGURACIÓN DEL SOFTWARE
El X-TOUCH EXTENDER es un dispositivo MIDI USB
Class Compliant, por lo que no es necesario instalar
ningún driver para su uso.
MENÚ DE CONFIGURACIÓN
Para acceder al menú de configuración del X-TOUCH
EXTENDER, mantenga pulsado el botón SELECT
del canal 1 y encienda la unidad con el interruptor
POWER. Las bandas de títulos de los canales le
mostrarán los distintos parámetros que puede
modificar.
Gire el mando giratorio 1 para cambiar el modo de
emulación entre MC, HUI, Ctrl o CtrlRel.
Gire el mando giratorio 2 para elegir el interface de
USB o Network. Ajuste los detalles de la red usando
los mandos giratorios 3 a 7 de la forma necesaria.
Gire el mando giratorio 8 para ajustar el contraste de
la pantalla entre 0-100%.
Pulse de nuevo el botón SELECT del canal 1 para
almacenar los ajustes y poner en marcha la
emulación elegida.
Quick Start Guide
CONFIGURACIÓN DEL HARDWARE
Realice todas las conexiones en su sistema.
Conecte a la corriente el X-TOUCH EXTENDER y
enciéndalo con su interruptor POWER.
La configuración dependerá del interface X-TOUCH
EXTENDER que haya elegido, USB o Network.
USB: conecte el X-TOUCH EXTENDER directamente
a un puerto USB disponible de su ordenador, por
medio del cable USB incluido.
Network: una vez que haya realizado todos los
ajustes de IP, máscara y otros, conecte el puerto
Ethernet remoto a su red. Si está usando el interface
Network, busque el X-TOUCH EXTENDER en su red.
En su software DAW, elija el X-TOUCH EXTENDER
como su controlador MIDI y disfrute.
ACTUALIZACIÓN DEL FIRMWARE
Para visualizar la versión de firmware activa,
mantenga pulsado el botón REC del canal 1 mientras
enciende la unidad. Vea en la página de producto del
X-TOUCH EXTENDER de nuestra página web si hay
actualizaciones de firmware disponibles. Si hay una
versión de firmware más moderna que la que tenga
activa en ese momento, descargue el nuevo fichero
en su ordenador.
Para acceder al modo de actualización de firmware,
mantenga pulsado el botón REC del canal 8 mientras
enciende la unidad. El botón REC parpadeará durante
el modo de actualización. Podrá volcar el nuevo
firmware vía USB.
Siga las instrucciones que encontrará en el fichero de
actualización.
27
