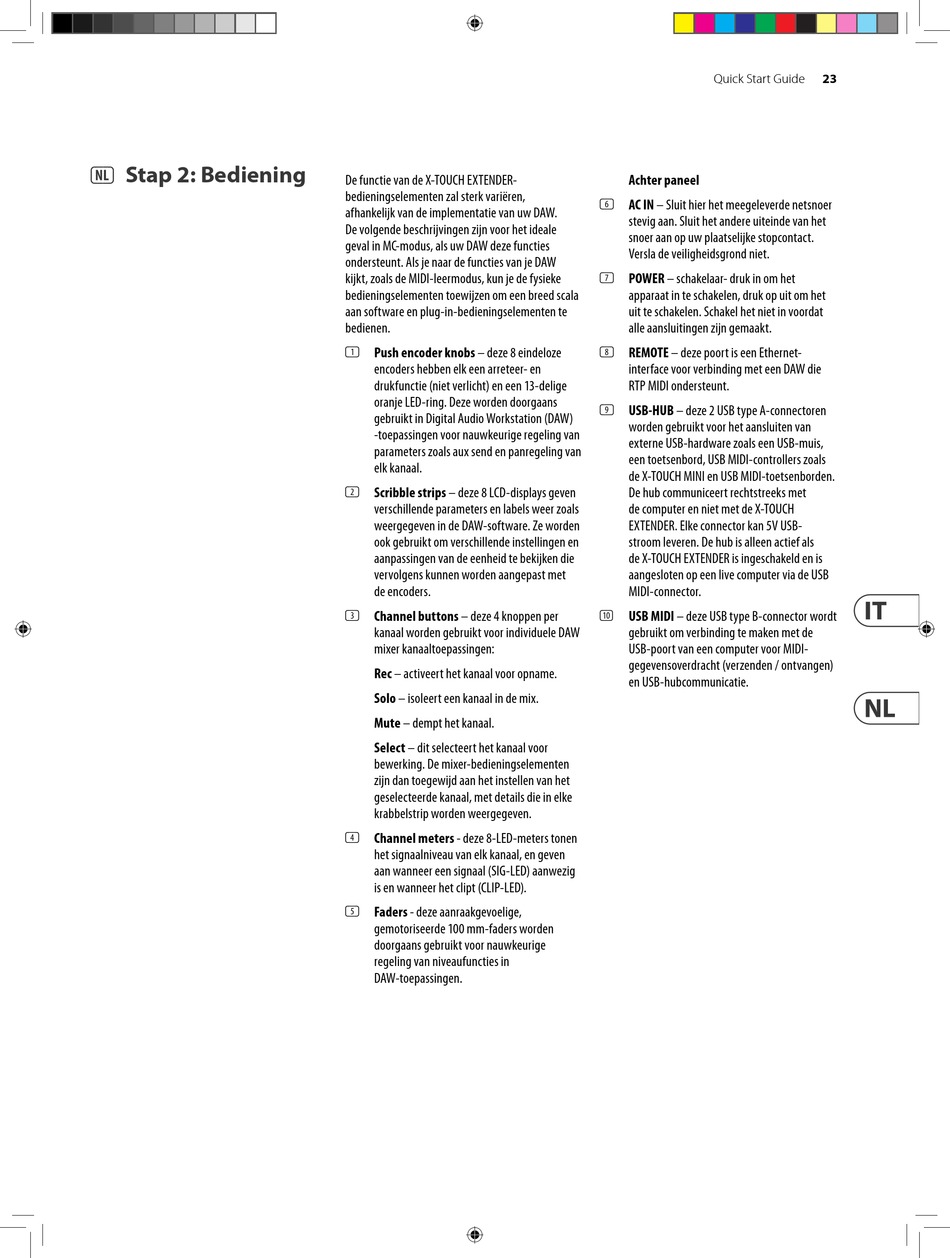

(NL) Stap 2: Bediening
De functie van de X-TOUCH EXTENDER-
bedieningselementen zal sterk variëren,
afhankelijk van de implementatie van uw DAW.
De volgende beschrijvingen zijn voor het ideale
geval in MC-modus, als uw DAW deze functies
ondersteunt. Als je naar de functies van je DAW
kijkt, zoals de MIDI-leermodus, kun je de fysieke
bedieningselementen toewijzen om een breed scala
aan software en plug-in-bedieningselementen te
bedienen.
(1) Push encoder knobs – deze 8 eindeloze
encoders hebben elk een arreteer- en
drukfunctie (niet verlicht) en een 13-delige
oranje LED-ring. Deze worden doorgaans
gebruikt in Digital Audio Workstation (DAW)
-toepassingen voor nauwkeurige regeling van
parameters zoals aux send en panregeling van
elk kanaal.
(2) Scribble strips – deze 8 LCD-displays geven
verschillende parameters en labels weer zoals
weergegeven in de DAW-software. Ze worden
ook gebruikt om verschillende instellingen en
aanpassingen van de eenheid te bekijken die
vervolgens kunnen worden aangepast met
de encoders.
(3) Channel buttons – deze 4 knoppen per
kanaal worden gebruikt voor individuele DAW
mixer kanaaltoepassingen:
Rec – activeert het kanaal voor opname.
Solo – isoleert een kanaal in de mix.
Mute – dempt het kanaal.
Select – dit selecteert het kanaal voor
bewerking. De mixer-bedieningselementen
zijn dan toegewijd aan het instellen van het
geselecteerde kanaal, met details die in elke
krabbelstrip worden weergegeven.
(4) Channel meters - deze 8-LED-meters tonen
het signaalniveau van elk kanaal, en geven
aan wanneer een signaal (SIG-LED) aanwezig
is en wanneer het clipt (CLIP-LED).
(5) Faders - deze aanraakgevoelige,
gemotoriseerde 100 mm-faders worden
doorgaans gebruikt voor nauwkeurige
regeling van niveaufuncties in
DAW-toepassingen.
Quick Start Guide
Achter paneel
(6) AC IN – Sluit hier het meegeleverde netsnoer
stevig aan. Sluit het andere uiteinde van het
snoer aan op uw plaatselijke stopcontact.
Versla de veiligheidsgrond niet.
(7) POWER – schakelaar- druk in om het
apparaat in te schakelen, druk op uit om het
uit te schakelen. Schakel het niet in voordat
alle aansluitingen zijn gemaakt.
(8) REMOTE – deze poort is een Ethernet-
interface voor verbinding met een DAW die
RTP MIDI ondersteunt.
(9) USB-HUB – deze 2 USB type A-connectoren
worden gebruikt voor het aansluiten van
externe USB-hardware zoals een USB-muis,
een toetsenbord, USB MIDI-controllers zoals
de X-TOUCH MINI en USB MIDI-toetsenborden.
De hub communiceert rechtstreeks met
de computer en niet met de X-TOUCH
EXTENDER. Elke connector kan 5V USB-
stroom leveren. De hub is alleen actief als
de X-TOUCH EXTENDER is ingeschakeld en is
aangesloten op een live computer via de USB
MIDI-connector.
USB MIDI – deze USB type B-connector wordt
(10)
gebruikt om verbinding te maken met de
USB-poort van een computer voor MIDI-
gegevensoverdracht (verzenden / ontvangen)
en USB-hubcommunicatie.
