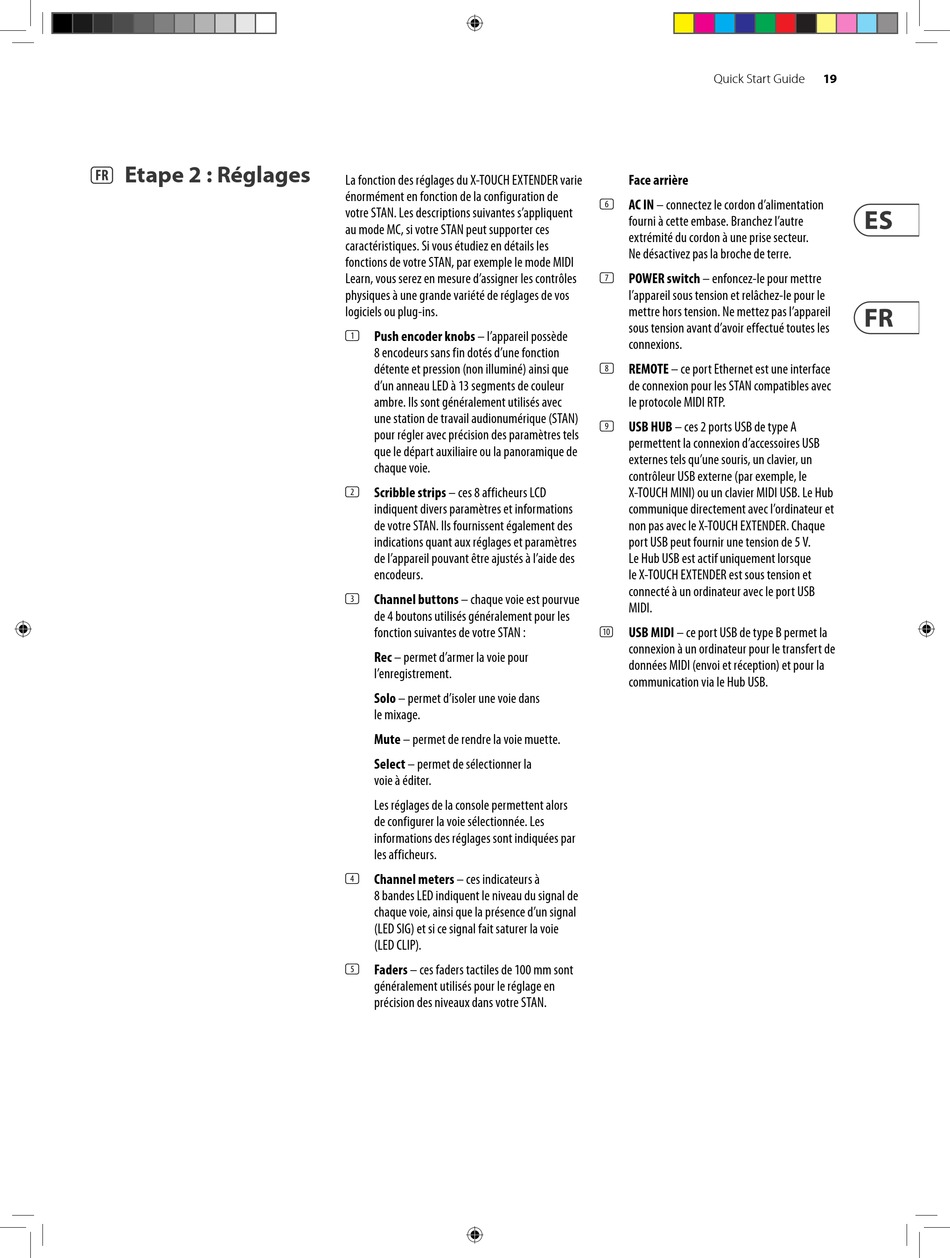

(FR) Etape 2 : Réglages
La fonction des réglages du X-TOUCH EXTENDER varie
énormément en fonction de la configuration de
votre STAN. Les descriptions suivantes s'appliquent
au mode MC, si votre STAN peut supporter ces
caractéristiques. Si vous étudiez en détails les
fonctions de votre STAN, par exemple le mode MIDI
Learn, vous serez en mesure d'assigner les contrôles
physiques à une grande variété de réglages de vos
logiciels ou plug-ins.
(1) Push encoder knobs – l'appareil possède
8 encodeurs sans fin dotés d'une fonction
détente et pression (non illuminé) ainsi que
d'un anneau LED à 13 segments de couleur
ambre. Ils sont généralement utilisés avec
une station de travail audionumérique (STAN)
pour régler avec précision des paramètres tels
que le départ auxiliaire ou la panoramique de
chaque voie.
(2) Scribble strips – ces 8 afficheurs LCD
indiquent divers paramètres et informations
de votre STAN. Ils fournissent également des
indications quant aux réglages et paramètres
de l'appareil pouvant être ajustés à l'aide des
encodeurs.
(3) Channel buttons – chaque voie est pourvue
de 4 boutons utilisés généralement pour les
fonction suivantes de votre STAN :
Rec – permet d'armer la voie pour
l'enregistrement.
Solo – permet d'isoler une voie dans
le mixage.
Mute – permet de rendre la voie muette.
Select – permet de sélectionner la
voie à éditer.
Les réglages de la console permettent alors
de configurer la voie sélectionnée. Les
informations des réglages sont indiquées par
les afficheurs.
(4) Channel meters – ces indicateurs à
8 bandes LED indiquent le niveau du signal de
chaque voie, ainsi que la présence d'un signal
(LED SIG) et si ce signal fait saturer la voie
(LED CLIP).
(5) Faders – ces faders tactiles de 100 mm sont
généralement utilisés pour le réglage en
précision des niveaux dans votre STAN.
Quick Start Guide
Face arrière
(6) AC IN – connectez le cordon d'alimentation
fourni à cette embase. Branchez l'autre
extrémité du cordon à une prise secteur.
Ne désactivez pas la broche de terre.
(7) POWER switch – enfoncez-le pour mettre
l'appareil sous tension et relâchez-le pour le
mettre hors tension. Ne mettez pas l'appareil
sous tension avant d'avoir effectué toutes les
connexions.
(8) REMOTE – ce port Ethernet est une interface
de connexion pour les STAN compatibles avec
le protocole MIDI RTP.
(9) USB HUB – ces 2 ports USB de type A
permettent la connexion d'accessoires USB
externes tels qu'une souris, un clavier, un
contrôleur USB externe (par exemple, le
X-TOUCH MINI) ou un clavier MIDI USB. Le Hub
communique directement avec l'ordinateur et
non pas avec le X-TOUCH EXTENDER. Chaque
port USB peut fournir une tension de 5 V.
Le Hub USB est actif uniquement lorsque
le X-TOUCH EXTENDER est sous tension et
connecté à un ordinateur avec le port USB
MIDI.
USB MIDI – ce port USB de type B permet la
(10)
connexion à un ordinateur pour le transfert de
données MIDI (envoi et réception) et pour la
communication via le Hub USB.
19
