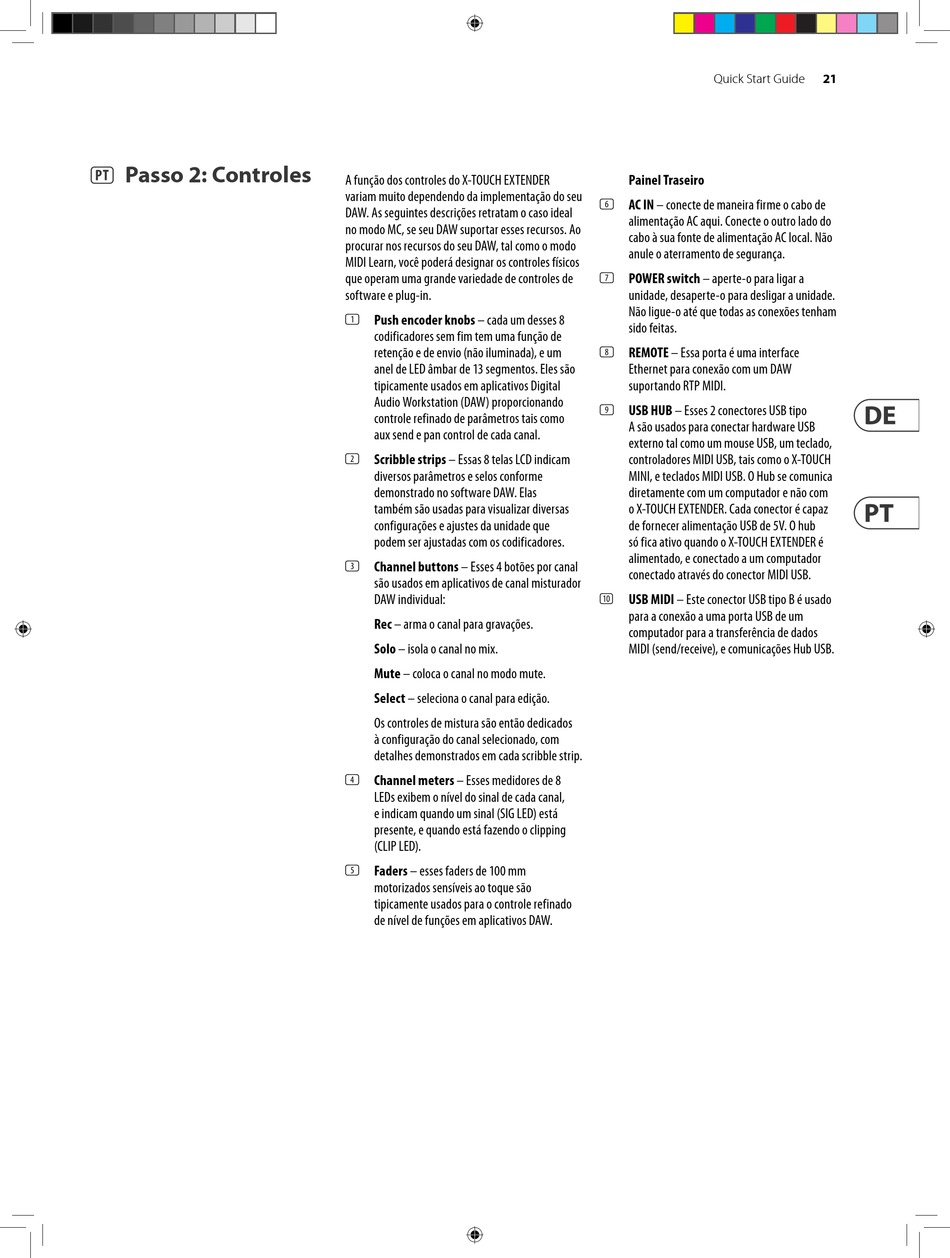

(PT) Passo 2: Controles
A função dos controles do X-TOUCH EXTENDER
variam muito dependendo da implementação do seu
DAW. As seguintes descrições retratam o caso ideal
no modo MC, se seu DAW suportar esses recursos. Ao
procurar nos recursos do seu DAW, tal como o modo
MIDI Learn, você poderá designar os controles físicos
que operam uma grande variedade de controles de
software e plug-in.
(1) Push encoder knobs – cada um desses 8
codificadores sem fim tem uma função de
retenção e de envio (não iluminada), e um
anel de LED âmbar de 13 segmentos. Eles são
tipicamente usados em aplicativos Digital
Audio Workstation (DAW) proporcionando
controle refinado de parâmetros tais como
aux send e pan control de cada canal.
(2) Scribble strips – Essas 8 telas LCD indicam
diversos parâmetros e selos conforme
demonstrado no software DAW. Elas
também são usadas para visualizar diversas
configurações e ajustes da unidade que
podem ser ajustadas com os codificadores.
(3) Channel buttons – Esses 4 botões por canal
são usados em aplicativos de canal misturador
DAW individual:
Rec – arma o canal para gravações.
Solo – isola o canal no mix.
Mute – coloca o canal no modo mute.
Select – seleciona o canal para edição.
Os controles de mistura são então dedicados
à configuração do canal selecionado, com
detalhes demonstrados em cada scribble strip.
(4) Channel meters – Esses medidores de 8
LEDs exibem o nível do sinal de cada canal,
e indicam quando um sinal (SIG LED) está
presente, e quando está fazendo o clipping
(CLIP LED).
(5) Faders – esses faders de 100 mm
motorizados sensíveis ao toque são
tipicamente usados para o controle refinado
de nível de funções em aplicativos DAW.
Quick Start Guide
Painel Traseiro
(6) AC IN – conecte de maneira firme o cabo de
alimentação AC aqui. Conecte o outro lado do
cabo à sua fonte de alimentação AC local. Não
anule o aterramento de segurança.
(7) POWER switch – aperte-o para ligar a
unidade, desaperte-o para desligar a unidade.
Não ligue-o até que todas as conexões tenham
sido feitas.
(8) REMOTE – Essa porta é uma interface
Ethernet para conexão com um DAW
suportando RTP MIDI.
(9) USB HUB – Esses 2 conectores USB tipo
A são usados para conectar hardware USB
externo tal como um mouse USB, um teclado,
controladores MIDI USB, tais como o X-TOUCH
MINI, e teclados MIDI USB. O Hub se comunica
diretamente com um computador e não com
o X-TOUCH EXTENDER. Cada conector é capaz
de fornecer alimentação USB de 5V. O hub
só fica ativo quando o X-TOUCH EXTENDER é
alimentado, e conectado a um computador
conectado através do conector MIDI USB.
USB MIDI – Este conector USB tipo B é usado
(10)
para a conexão a uma porta USB de um
computador para a transferência de dados
MIDI (send/receive), e comunicações Hub USB.
21
