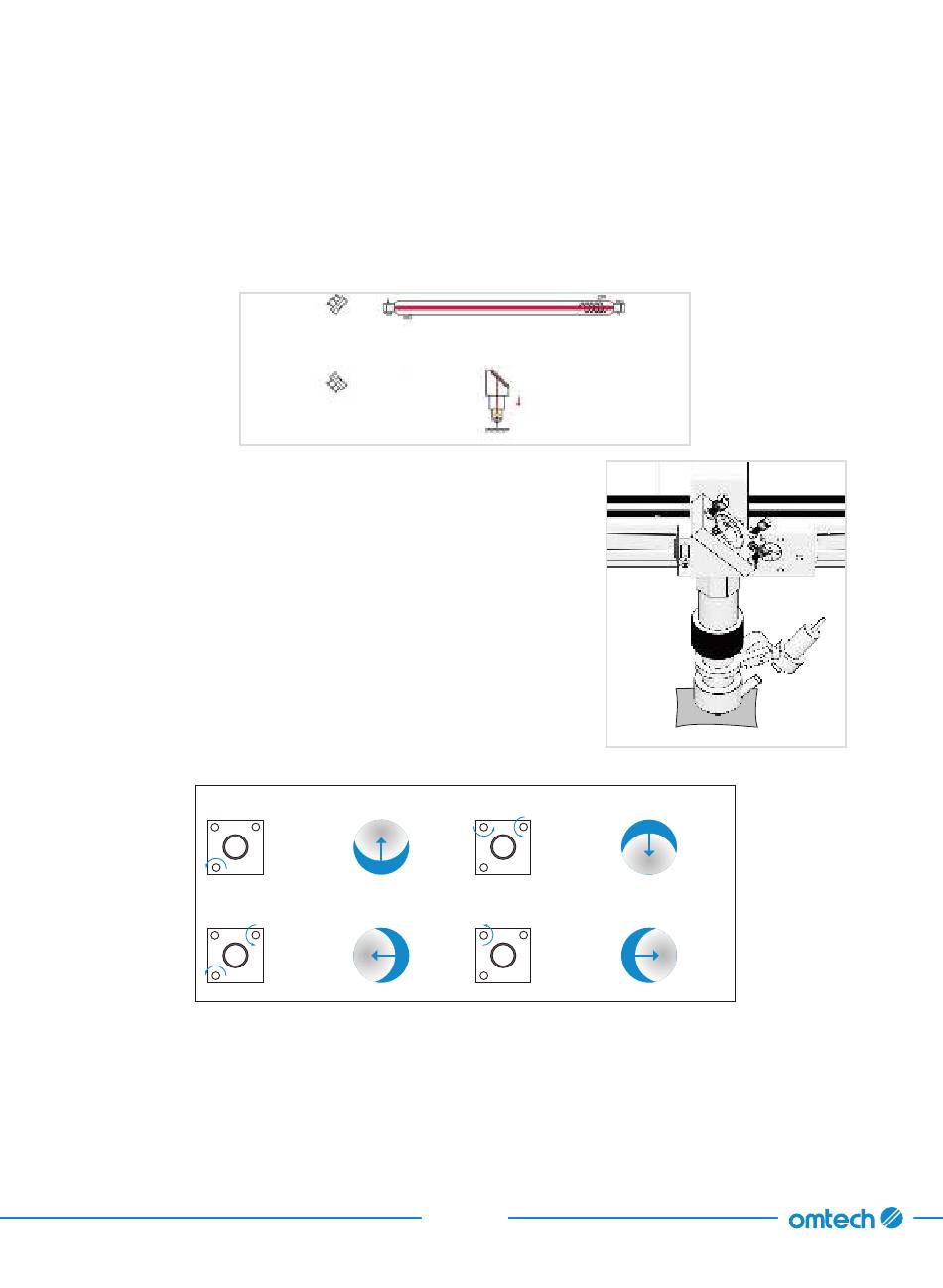

7.4.4 Ausrichten des 3. Spiegels
Nach Sicherstellen der Ausrichtung zwischen dem Spiegel 2 und dem Spiegel 3 überprüfen Sie die
Ausrichtung zwischen dem Spiegel 3 und dem Arbeitsbett.
1.
Ziehen Sie den Luftsteuerungsschlauch vom Laserkopf ab.
2. Legen Sie ein Stück Klebeband an die Unterseite des Laserkopfs
und drücken Sie es mit einer gewissen Kraft auf die Düse.
Dadurch wird eine Ringmarke hinterlassen, mit der Sie die
Genauigkeit prüfen können.
3. Wiederholen Sie die Schritte aus
Laserröhre
(Seite 71).
4. Wenn der Laser nicht durch den Laserkopf zentriert ist, passen
Sie die Stellschrauben des 3. Spiegels entsprechend an, wie in
§ 7.4.2 Ausrichten des 1. Spiegels
Testen Sie erneut, bis der Strahl richtig ausgerichtet ist, und
ziehen Sie die Muttern der Stellschrauben wieder fest.
Strahl aufwärts verschieben
Strahl nach links verschieben
Wenn der Laser auf dem gesamten Weg von der Röhre bis zum Arbeitsbett gut zentriert ist, sind alle
Ihre Laserspiegel korrekt kalibriert und (vorausgesetzt, sie sind sauber) arbeiten mit optimaler Effizienz.
Laserstrahl
§ 7.4.1 Ausrichten der
(Seite 72) beschrieben.
Strahl abwärts verschieben
Strahl nach rechts verschieben
76
