3 Bestandteile

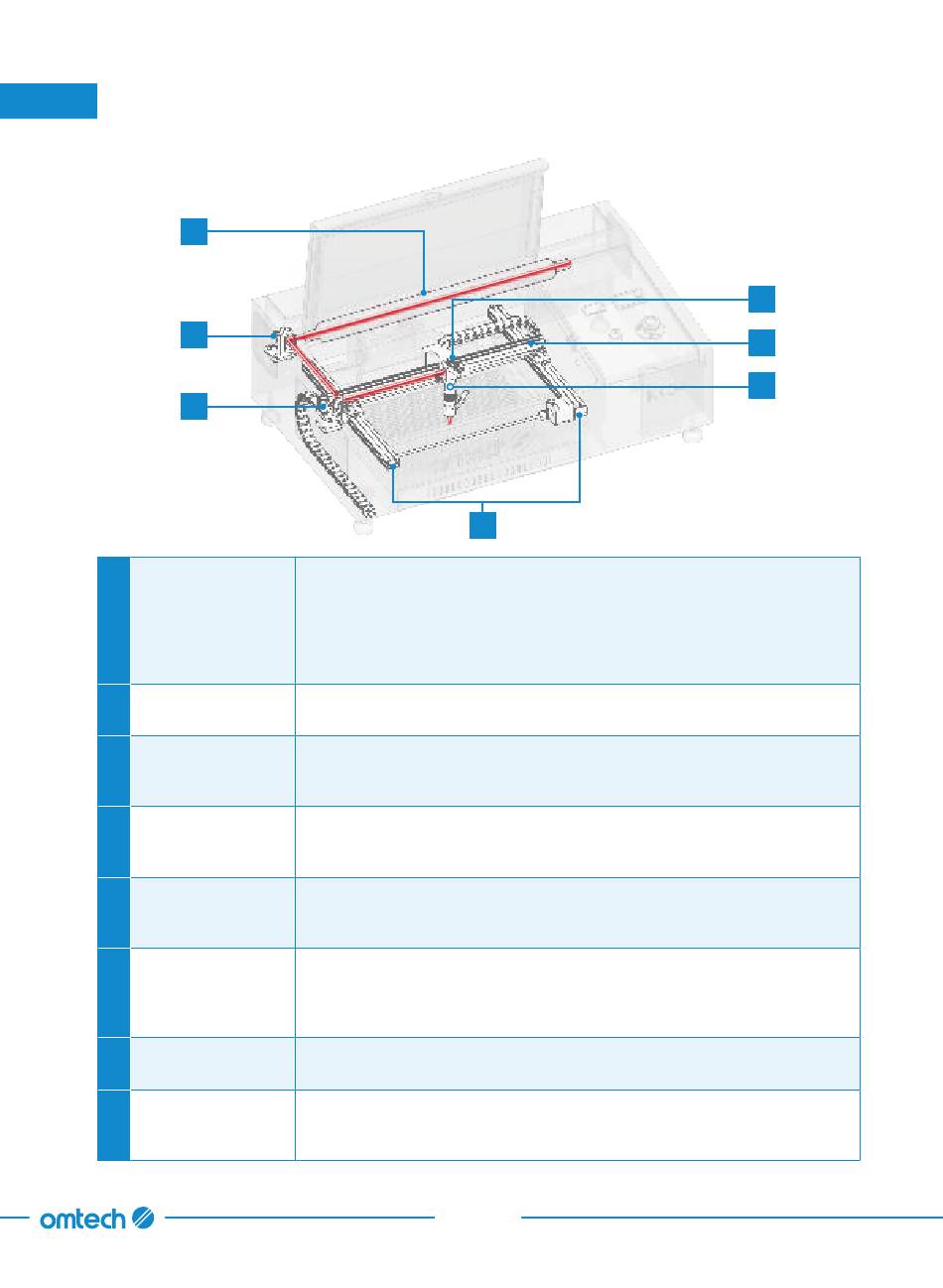

3.3 Laserstrahl
A
B
C
A
Laserröhre
1. Spiegel
B
2. Spiegel
C
3. Spiegel
D
E
Fokuslinse
X-Achsenschiene
F
G
Y-Achsenschienen
H
Arbeitsbett
G
Diese lange Glasröhre ist mit Helium-, Stickstoff- und CO ₂ -Gas gefüllt und
wassergekühlt, um den Gravurlaser sicher herzustellen. Ihre Verbindung
mit dem Lasernetzteil leitet eine extrem hohe Spannung und ist
lebensgefährlich. Obwohl der aktive Laser in das Hauptgehäuse gerichtet
werden sollte, können seine Reflexionen gefährlich bleiben. Tragen Sie
eine Laserbrille, wenn die Röhre aktiv ist.
Dieser winkelverstellbare Spiegel ist so angebracht, dass der unsichtbare
Gravurlaser von der Laserröhre auf den 2. Spiegel übertragen wird.
Dieser winkelverstellbare Spiegel überträgt den Laser vom 1. Spiegel auf
den 3. Spiegel und bewegt sich mit der X-Achsenschiene, damit sich der
Laserstrahl entlang der linken Y-Achse bewegen kann.
Dieser winkelverstellbare Spiegel überträgt den Laser vom 2. Spiegel
auf die Fokuslinse und bewegt sich mit dem Laserkopf, damit sich der
Laserstrahl entlang der X-Achse bewegen kann.
Diese Linse lenkt und fokussiert den Laser auf den Kontaktpunkt mit dem
Graviermaterial. Um die beste Wirkung zu erzielen, sollte sie sich in der
richtigen Brennweite von der oberen Oberfläche des Materials befinden.
Die X-Achsenschiene, die den 2. Spiegel enthält und es dem Laserkopf
ermöglicht, sich nach links und rechts über das Arbeitsbett zu bewegen,
bewegt sich entlang der Y-Achse innerhalb eines durch Endschalter
kontrollierten Bereichs.
Diese Schienen unterstützen die Auf- und Abwärtsbewegung der
X-Achsenschiene auf dem Arbeitsbett.
Das abnehmbare Arbeitsbett bietet Schutz für die darunter liegende
Abfallschublade. Das Wabenbett kann entfernt werden, um Platz für
dickere laserbare Werkstücke zu schaffen.
17
D
F
E
