3 Bestandteile

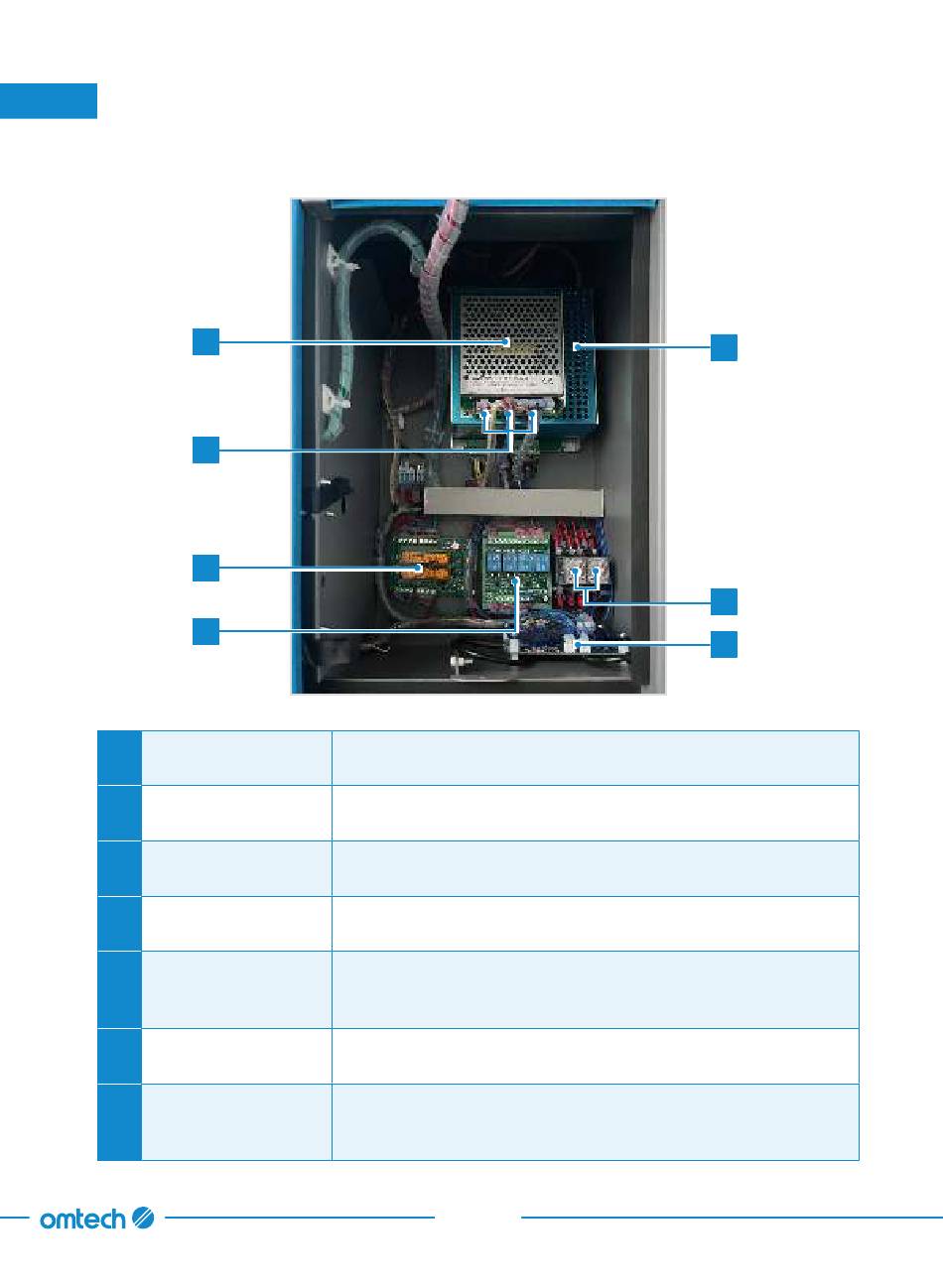

3.5 Elektronikfach
A
C
E
F
Nieder-
A
spannungsnetzteil
Lasernetzteil
B
Klemmen
C
D
Hauptplatine
Sicherheits-
E
schaltgerät
Kontrollmodul für die
F
Statusanzeigeleuchte
G
Wechselstromrelais
Dieses Gerät versorgt Niederspannungskomponenten wie die
Hauptplatine, die Luftpumpe und die Beleuchtung mit Strom.
Diese Einheit wandelt normalen Strom in die für die Laserröhre
erforderliche extrem hohe Spannung um.
Mit diesen Klemmenblöcken wird die Verdrahtung an Ort und Stelle
gehalten, um bei Bedarf den Austausch von Teilen zu erleichtern.
Diese Leiterplatte steuert den Graviervorgang und reagiert auf die
Befehle Ihrer Graviersoftware.
Dieses Gerät schaltet die Stromversorgung des Lasers ab, wenn
entweder die Abdeckung angehoben oder der Not-Aus-Taster
gedrückt wird.
Dieses Modul steuert die Farbe der Anzeigeleuchte und ist mit
dem Erdungskabel verbunden.
Dieses Gerät bildet zusammen mit dem Sicherheitsschaltgerät eine
Sicherheits-Doppelschaltung, indem es die Verbindungen zwischen
dem Laser und der Laserstromversorgung herstellt und unterbricht.
