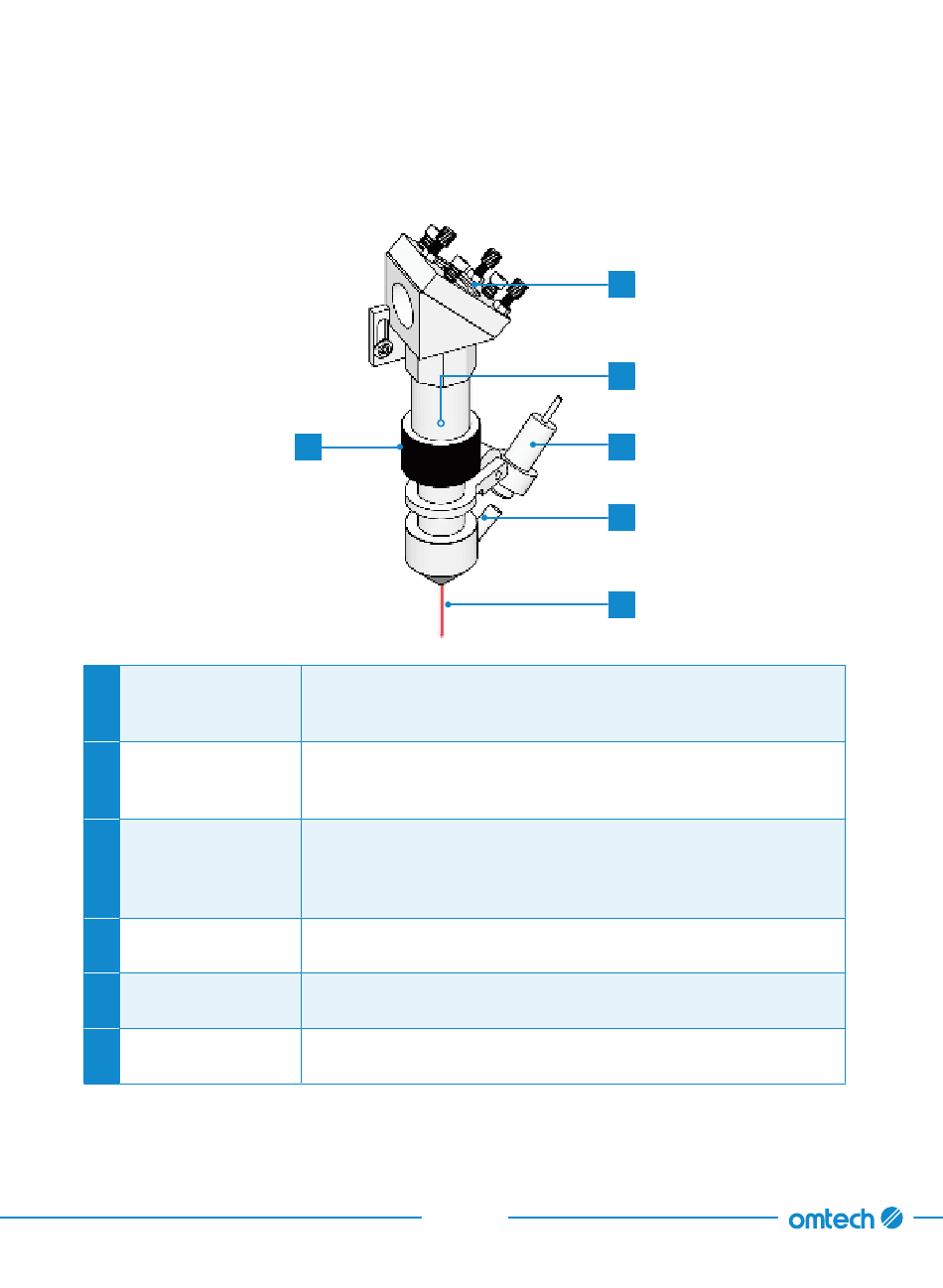

3.4 Laserköpfe
A
3. Spiegel
Manueller
B
Fokussierknopf
Fokuslinse
C
D
Luftsteuerungsventil
Rotpunkt-Zeiger
E
F
Laser
B
Dieser winkelverstellbare Spiegel überträgt den Laser vom 2. Spiegel
auf die Fokuslinse und bewegt sich mit dem Laserkopf, damit sich
der Laserstrahl entlang der X-Achse bewegen kann.
Dieser Knopf kann gelockert werden, damit der Laserkopf zur
manuellen Fokuseinstellung bei Bedarf auf- oder abwärts bewegt
werden kann. Ziehen Sie den Knopf vor der Verwendung wieder fest.
Diese Linse lenkt und fokussiert den Laser auf den Kontaktpunkt
mit dem Graviermaterial. Um die beste Wirkung zu erzielen, sollte
sie sich in der richtigen Brennweite von der oberen Oberfläche des
Materials befinden.
Es bläst Druckluft, um die Funken zu ersticken und Staub und
Schmutz beim Gravieren wegzublasen.
Mit dessen Hilfe können Sie die genaue Position des unsichtbaren
Gravurlasers sehen.
Der Gravurlaser selbst ist unsichtbar, aber höchst gefährlich.
Schützen Sie Augen und Haut vor direkter Einstrahlung.
18
A
C
E
D
F
