3 Bestandteile

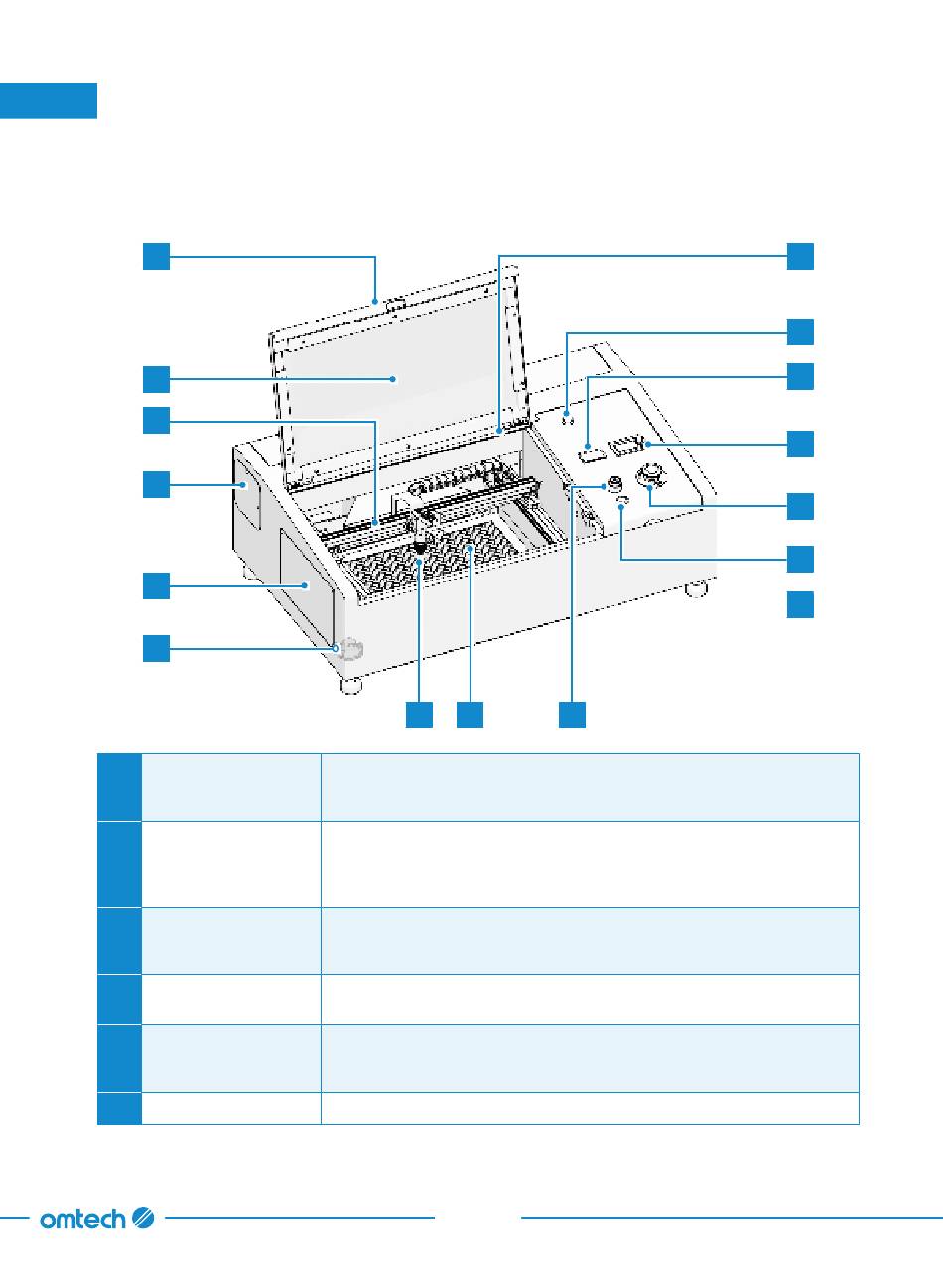

3.1 Vorderansicht
A
B
C
O
N
P
A
Abdeckung
B
Sichtfenster
C
X-Achsenschiene
D
Laserkopf
E
Arbeitsbett
F
LED-Lichtstreifen
D
E
Über die Abdeckung gelangt man zum Hauptgehäuse zum Einlegen und Abziehen
der Materialien, Laserausrichten sowie sonstigen Wartungsarbeiten. Die Stromzufuhr
wird automatisch unterbrochen, sobald die Abdeckung geöffnet wird.
Dieses Polycarbonat-Fenster schützt Sie und andere vor dem Laser und seiner
Reflexion, was eine Überwachung des Graviervorgangs ermöglicht. Sie sollten jedoch
während des Betriebs niemals ständig in den Laserstrahl blicken, auch nicht durch
das Fenster.
Die X-Achsenschiene, die den 2. Spiegel enthält und es dem Laserkopf ermöglicht,
sich nach links und rechts über das Arbeitsbett zu bewegen, bewegt sich entlang der
Y-Achse innerhalb eines durch Endschalter kontrollierten Bereichs.
Der Laserkopf enthält den 3. Spiegel, die Fokuslinse, die luftgesteuerte
Auslassöffnung sowie den Rotpunktzeiger.
Das abnehmbare Arbeitsbett bietet Schutz für die darunter liegende Abfallschublade.
Das Wabenbett kann entfernt werden, um Platz für dickere laserbare Werkstücke zu
schaffen.
Die integrierte Beleuchtung sorgt dafür, dass Ihre Arbeitsfläche gut zu sehen ist.
13
J
F
G
H
I
K
L
M
