1.5 Bestandteile

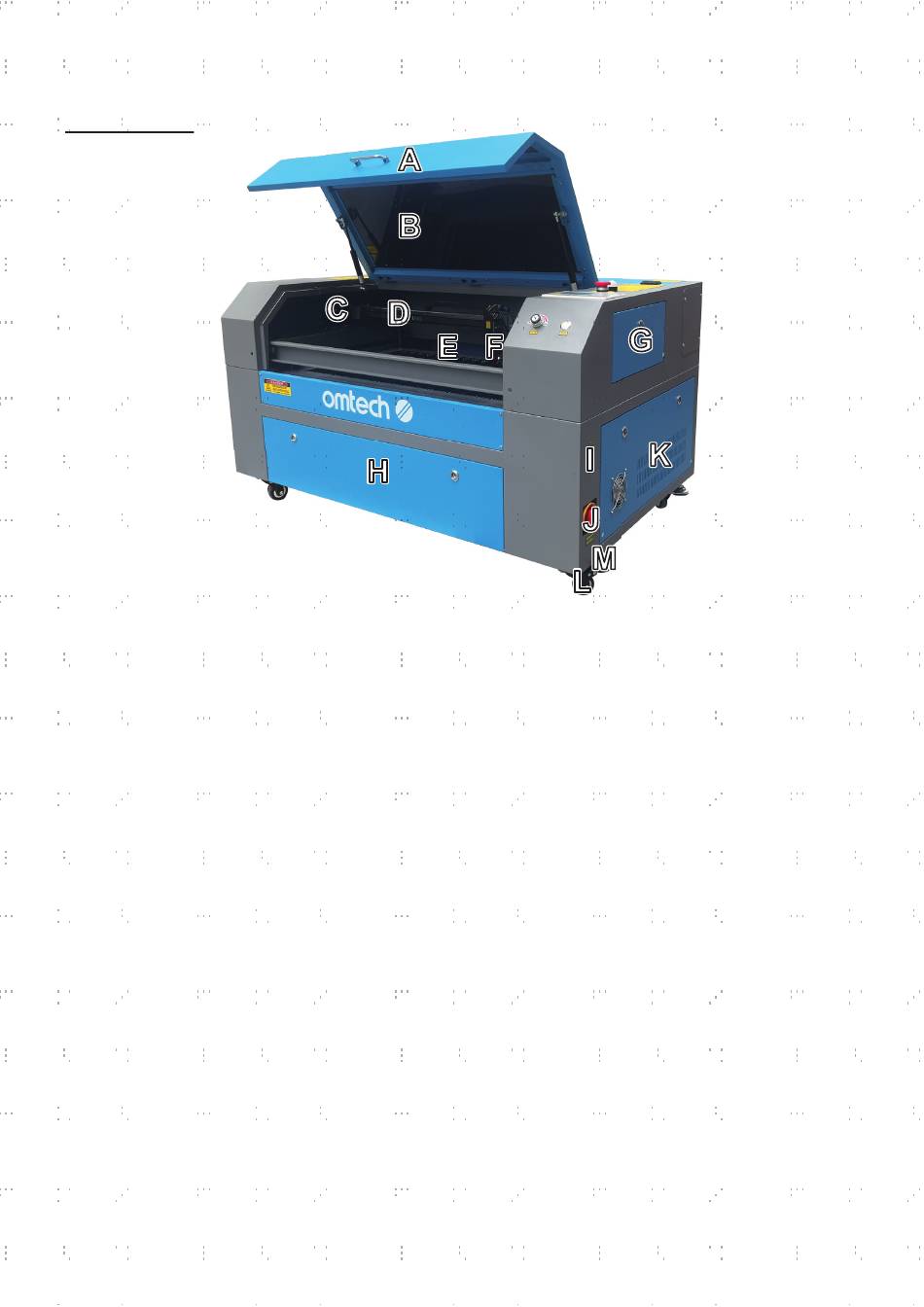

Vorderansicht
A. Abdeckung—Über die Abdeckung gelangt man zum Hauptgehäuse zum Einlegen und Abziehen der Materialien,
Laserausrichten sowie sonstigen Wartungsarbeiten. Die Stromzufuhr wird automatisch unterbrochen, sobald die
Abdeckung geöffnet wird.
B. Sichtfenster—Das Polycarbonat-Fenster ist abgeschirmt, um Sie und andere vor dem Laser und seiner Reflexion
zu schützen, was eine Überwachung des Graviervorgangs ermöglicht. Sie sollten jedoch während des Betriebs
niemals ständig in den Laserstrahl blicken, auch nicht durch das Fenster.
C. X-Achsenschiene—Die X-Achsenschiene enthält den 2. Spiegel und das LED-Licht. Sie unterstützt auch die
Bewegung des Laserkopfes nach links und rechts über das Arbeitsbett.
D. Y-Achsenschiene—Die zwei Y-Achsenschienen unterstützen die Bewegung der X-Achsenschiene auf und ab des
Arbeitsbettes.
E. Arbeitsbett—Das Arbeitsbett ist entsprechend den dünneren oder dickeren Materialien höhenverstellbar und
kann zwischen der Aluminium- und der Wabenplattform eingestellt werden. Hier befindet sich auch der Beipack,
als das Gerät angeliefert wurde.
F. Laserkopf—Der Laserkopf enthält den 3. Spiegel, die Fokuslinse, den Rotpunktzeiger und die luftgesteuerte
Auslassöffnung.
G. Obere rechte Zugangstür—Diese Tür ermöglicht den Zugang zur Unterseite des Bedienfelds für die Fehlersuche
und Reparatur der Verkabelung.
H. Vordere Zugangstür—Diese Tür bietet Zugang zum Bereich unter dem Arbeitsbett, um die Reinigung zu
erleichtern.
I. Anschlusseingänge—Hier befinden sich die Anschlüsse des Geräts für USB-, Computer- und Ethernet-
Verbindungen.
J. Hauptschalter—Mit diesem Schalter wird die Hauptstromversorgung der Maschine gesteuert.
K. Untere rechte Zugangstür—Diese Tür bietet Zugang zur Hauptplatine, den Motortreibern und Netzteilen. Die
Lüftungsöffnungen verhindern eine Überhitzung der Komponenten bei längerem Gebrauch und sollten nicht
blockiert werden.
L. Lenkräder—Die Vorderräder sind mit Schlössern versehen, um das Gerät an Ort und Stelle zu halten.
M. Füße—Diese Füße können nach unten gedreht werden, um die Maschine zu verankern.
4
